會員注冊三相異步電動機的Y—Δ變換起動控制的連接線路如圖1所示，它主要有以下元器件組成：

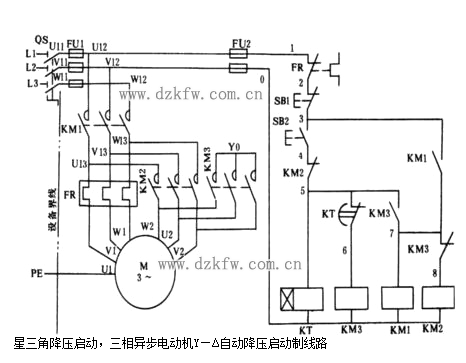

圖 1 控三相異步電動機Y—Δ自動降壓啟動制線路
a.起動按鈕（SB2）。手動按鈕開關，可控制電動機的起動運行。
b.停止按鈕（SB1）。手動按鈕開關，可控制電動機的停止運行。
c.主交流接觸器（KM1）。電動機主運行回路用接觸器，起動時通過電動機起動電流，運行時通過正常運行的線電流。
d.Y形連接的交流接觸器（KM3）。用于電動機起動時作Y形連接的交流接觸器，起動時通過Y形連接降壓起動的線電流，起動結束后停止工作。
e.Δ形連接的交流接觸器（KM2）。用于電動機起動結束后恢復Δ形連接作正常運行的接觸器，通過繞組正常運行的相電流。
f.時間繼電器（KT）。控制Y—Δ變換起動的起動過程時間（電機起動時間），即電動機從起動開始到額定轉速及運行正常后所需的時間。
g.熱繼電器（或電機保護器FR）。熱繼電器主要設置有三相電動機的過負荷保護；電機保護器主要設置有三相電動機的過負荷保護、斷相保護、短路保護和平橫保護等。
②控制原理
三相異步電動機Y—Δ轉換啟動的控制原理大致如下：
i.按下啟動按鈕SB2后，電源通過熱繼電器FR的動斷接點、停止按鈕SB1的動斷接點、Δ形連接交流接觸器KM2常閉輔助觸頭，接通時間繼電器KT的線圈使其動作并延時開始。此時時間繼電器KT雖已動作，接點應斷開，但其延時接點是瞬間閉合延時斷開的（延時結束后斷開），同時通過此KT延時接點去接通Y形連接的交流接觸器KM3的線圈回路，則交流接觸器KM3帶電動作，其主觸頭去接通三相繞組，使電動機處于Y形連接的運行狀態；KM3輔助常開觸頭閉合去接通主交流接觸器KM1的線圈。
ii.主交流接觸器KM1帶電啟動后，其輔助觸頭進行自保持功能（自鎖功能）；而KM1的主觸頭閉合去接通三相交流電源，此時電動機啟動過程開始。
iii.當時間繼電器KT延時斷開接點（動斷接點）KT的時間達到（或延時到）電動機啟動過程結束時間后，時間繼電器KT接點隨即斷開。
iv.時間繼電器KT接點斷開后，則交流接觸器KM3失電。KM3主觸頭切斷電動機繞組的Y形連接回路；同時接觸器KM3的常閉輔助觸頭閉合，去接通Δ形連接交流接觸器KM2的線圈電源。
v.當交流接觸器KM2動作后，其主觸頭閉合，使電動機正常運行于Δ形連接狀態；而KM2的常閉輔助觸頭斷開使時間繼電器KT線圈失電，并對交流接觸器KM3聯鎖。電動機處于正常運行狀態。
vi.啟動過程結束后，電動機按Δ形連接正常運行。
3、實驗器材
|
代號 |
名稱 |
型號 |
規格 |
數量 |
|
M |
三相異步電動機 |
Y-112M-4 |
4KW、380V、Δ接法 |
1
|
|
QS |
組合開關 |
HZ10-25-3 |
三極額定電流25安 |
1 |
|
FU1 |
螺旋式熔斷器 |
RL1-60/25 |
500V、60安配熔體額定電流25安 |
3 |
|
FU2 |
螺旋式熔斷器 |
RL1-15/2 |
500V、15安配熔體2安 |
2 |
|
KM1、KM2 KM3 |
交流接觸器 |
CJ10-20 |
20安、線圈電壓380V |
3 |
|
SB1、SB2 |
按鈕 |
LA4-3H |
保護式、按鈕數3 |
1 |
|
FR |
熱繼電器 |
JR16-20/3 |
三極、20安 |
1 |
|
KT |
時間繼電器 |
JS7-2A |
線圈電壓380V |
1 |
|
XT |
端子排 |
JD0-1020 |
10安、20節 |
1 |
|
木板（控制板） |
650×500×50毫米 |
1 | ||
|
萬用表 |
1 |
