說明：

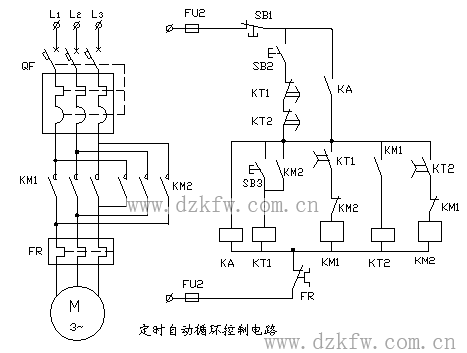

1、 題圖中的三相異步電動機容量為1.5KW，要求電路能定時自動循環正反轉控制；正轉維持時間為20秒鐘，反轉維持時間為40秒鐘。
2、 按原理圖在配電板上配線，要求線路明快、工藝合理、接點牢靠。
3、 簡述電路工作原理。
注：時間繼電器的延時時間不得小于15秒，時間調整應從長向短調。
定時自動循環控制電路電路工作原理：合上電源開關QF，按保持按鈕SB2，中間繼電器KA吸合，KA的自保觸點與按鈕SB2、KT1、KT2斷電延時閉合的動斷觸點組成的串聯電路并聯，接通了起動控制電路。按起動按鈕SB3，時間繼電器KT1得電，其斷電延時斷開的動合觸點KT1閉合，接觸器KM1線圈得電，主觸點閉合，電動機正轉（正轉維持時間為20秒計時開始）。同時KM1動合觸點接通了時間繼電器KT2，其串聯在接觸器KM2線圈回路中的斷電延時斷開的動合觸點KT2閉合，由于KM1的互鎖觸點此時已斷開，接觸器KM2線圈不能通電。當正轉維持時間結束后，斷電延時斷開的動合觸點KT1斷開,KM1釋放，電動機正轉停止。KM1的動斷觸點閉合，接觸器KM2線圈得電，主觸點閉合，電動機開始反轉.同時KM1動合觸點斷開了時間繼電器KT2線圈回路（反轉維持時間為40秒計時開始）。這時KM2動合觸點又接通了KT1線圈，斷電延時斷開的動合觸點KT1閉合，為下次電動機正轉作準備。因此時串聯在接觸器KM1線圈回路中的KM2互鎖觸點斷開，接觸器KM1線圈暫時不得電。與按鈕SB2串聯的KT1、KT2斷電延時閉合的動斷觸點是保證在電動機自動循環結束后，才能再次起動控制電路。 熱繼電器FR常閉觸點，是在電動機過負載或缺相過熱時將控制電路自動斷開，保護了電動機。
