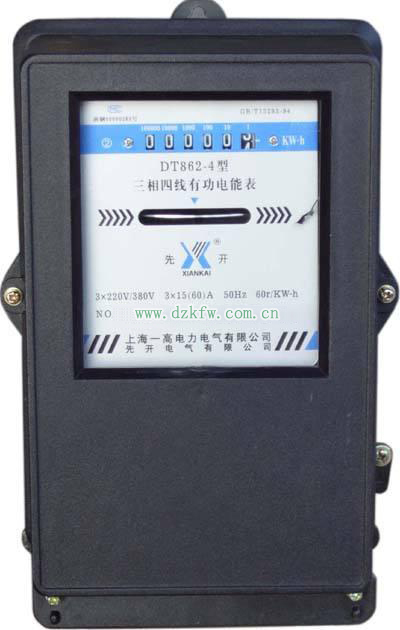

打開電表的接線柱蓋子，蓋子上就有接線圖。
接線圖

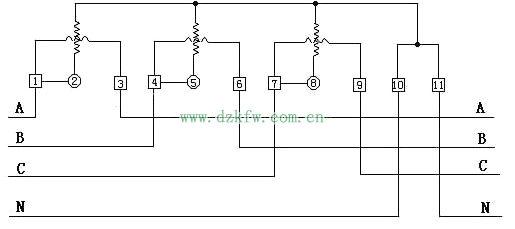

負荷較小時，可采用直接接入方法。下圖為三相四線電表直接接入式：
直接接入式
圖中可以看出，1、3接線柱；4、6接線柱；7、9接線柱分別為A、B、C三相電流線圈，diangon.com1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。
如果負荷較大時，可采用經電流互感器接入式。如下圖：
經電流互感器接入式
圖中可以看出，電表三個電流線圈分別通過三個電流互感器接入。電壓線圈仍然直接接A、B、C三相。
讀數時，如果直接接入式，表盤上顯示就是實際用電量。如果是經電流互感器接入式，表盤上顯示的數值乘以電流互感器倍率才是實際用電量，比如：電流互感器變比為200/5，倍率即為40，如果變盤上顯示為2，實際用電量為2*40=80。
