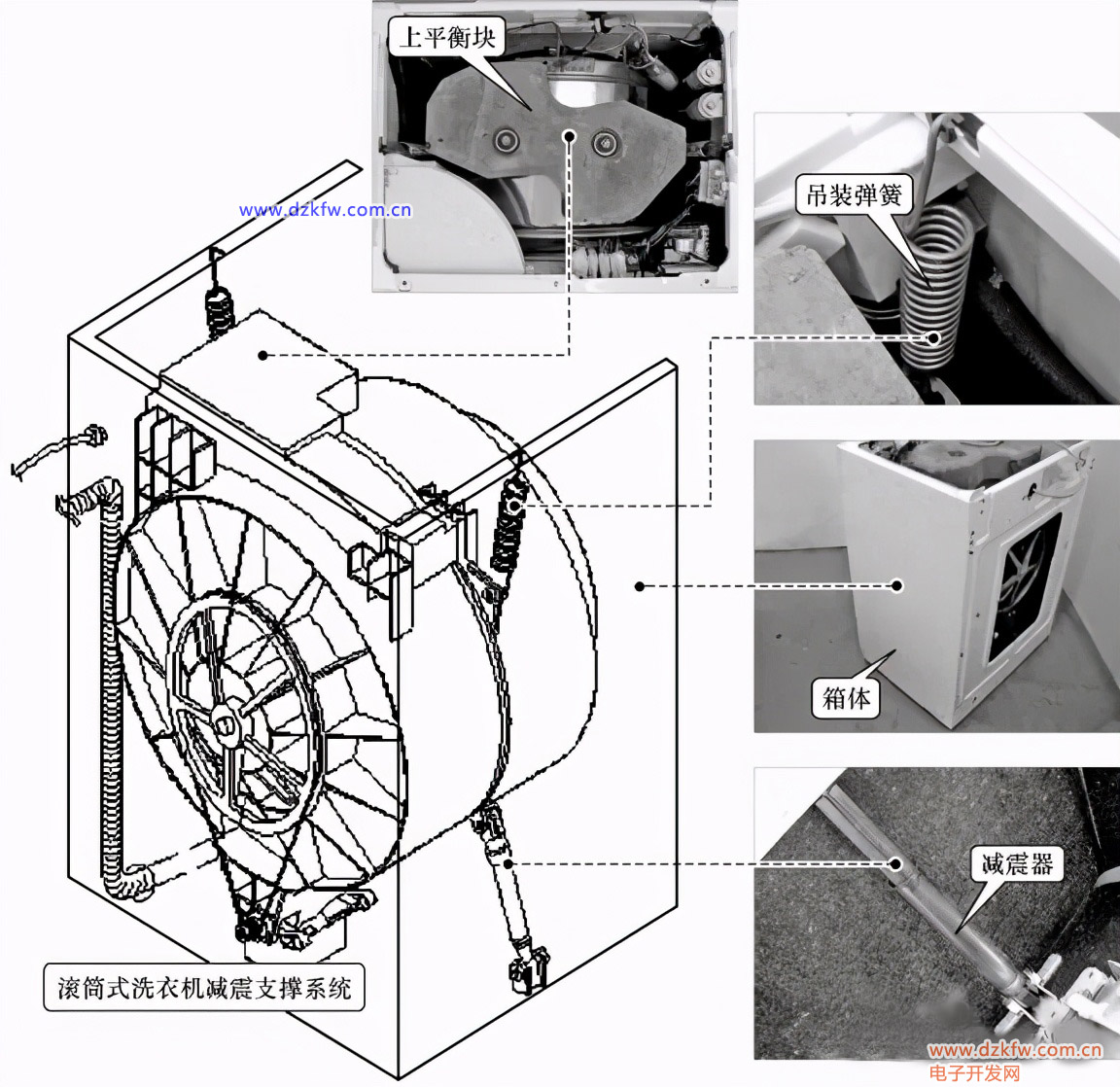

會員注冊滾筒洗衣機的支撐減震系統主要由箱體、平衡裝置和支撐減震裝置等組成，其中平衡裝置包括上平衡塊、前平衡塊和后平衡塊等，支撐減震裝置主要由吊裝彈簧和減震器等組成。下圖所示為典型滾筒洗衣機支撐減震系統的基本結構圖。
滾筒洗衣機在工作過程中，滾筒不停地旋轉，當衣物偏心過重時，如衣物從上端轉動到下端的過程中，通過上平衡塊保證滾筒的轉動平衡，這時滾筒由于重力過大會下移，在滾筒下移過程中會拉動吊裝彈簧.
通過安裝在底部與滾筒固定的減震器來減少滾筒的震動，從而完成正常的洗滌過程，增加滾筒洗衣機的使用壽命，如下圖所示。
1．箱體

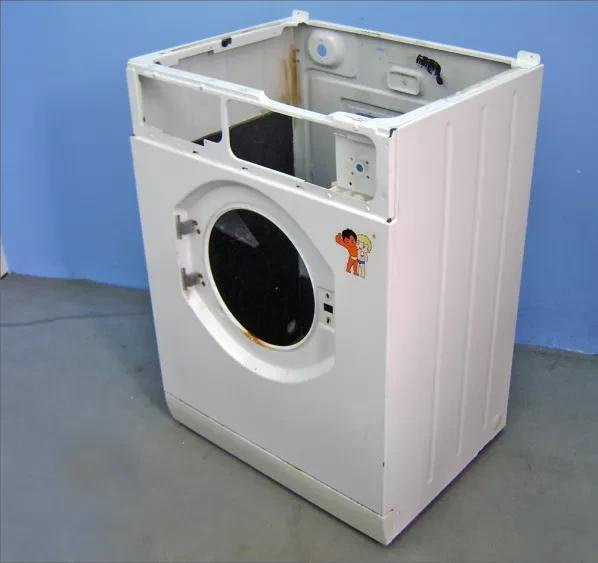

滾筒洗衣機的箱體由薄鋼板制成，鋼板表面經加工處理，具有較高的耐腐蝕性，箱體之間通過焊接和鉚接連接在一起，如下圖所示。滾筒洗衣機的大多數部件都與箱體進行固定。

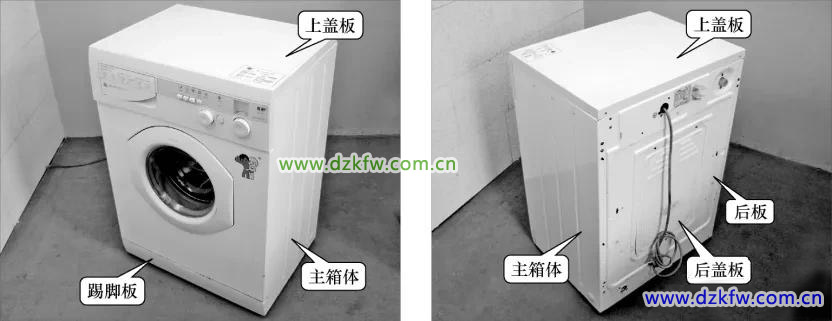

如下圖所示，典型滾筒洗衣機的箱體主要是由主箱體、后板、后蓋板、連接板、上蓋板和踢腳板等構成。

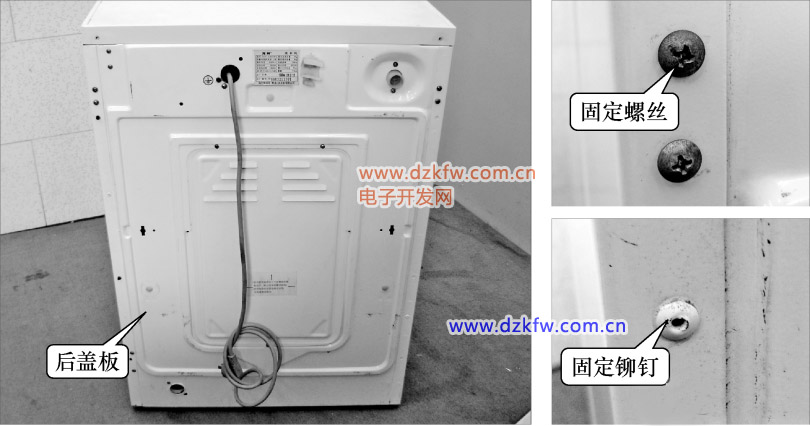

箱體后板通過鉚釘和固定螺絲與主箱體進行固定。

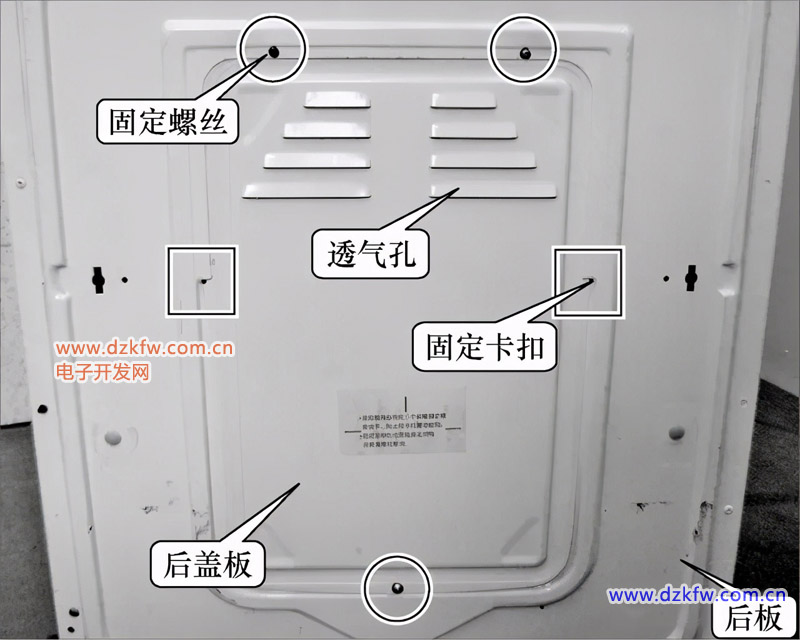

在后板上有3個固定螺絲孔和2個卡扣，用于固定后蓋板，在后蓋板上有透氣孔，起防潮和方便維修的作用，當洗衣機出現故障時，將后蓋板卸下，即可對其內部的元件進行檢測，如下圖所示。

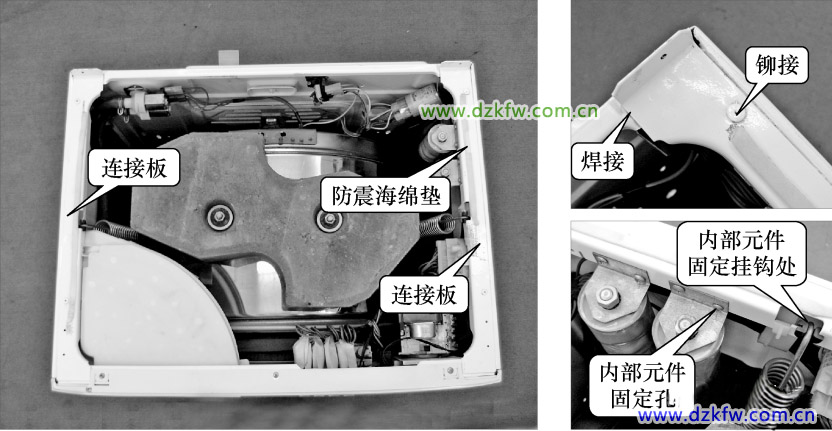

在滾筒洗衣機箱體的頂端還設有2個連接板，通過鉚接和焊接與滾筒洗衣機的主箱體進行固定，在其2個連接板的側端設有滾筒洗衣機內部元件的固定孔和固定掛鉤處，起到主箱體與內部元件的連接作用。
在連接板的上端還設有防震海綿墊，防震海綿墊為細長型，用于減小滾筒洗衣機工作過程中上蓋與主箱體之間的震動，如下圖所示。

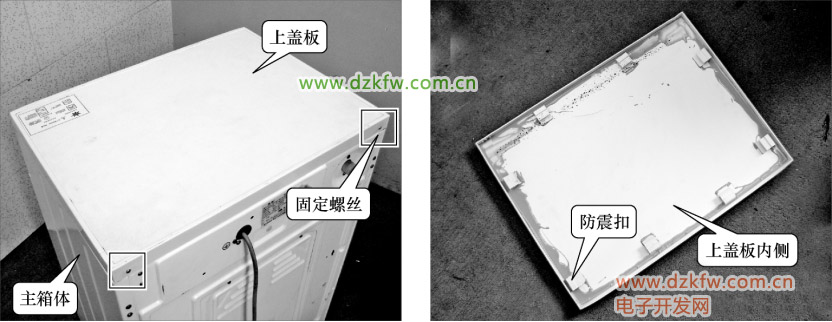

滾筒洗衣機的上蓋板是由塑料原料制成，在其內側設有防震扣，與連接板上的海綿墊接觸，用于減小滾筒洗衣機工作過程中上蓋與主箱體之間的震動，上蓋板與主箱體是通過后端的2個固定螺絲進行固定的，如下圖所示。
踢腳板通常設在滾筒洗衣機的前端，用戶在使用過程中踢到踢腳板，這時不會對滾筒洗衣機的主箱體造成直接的損壞，踢腳板損壞后，可直接對其進行更換。

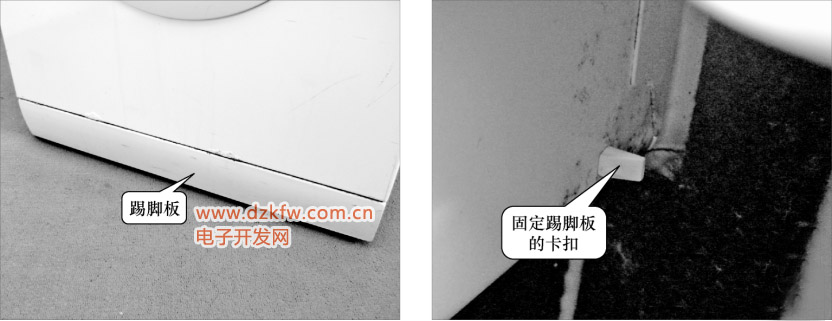

下圖所示為典型滾筒洗衣機的踢腳板，與主箱體通過固定卡扣進行固定。

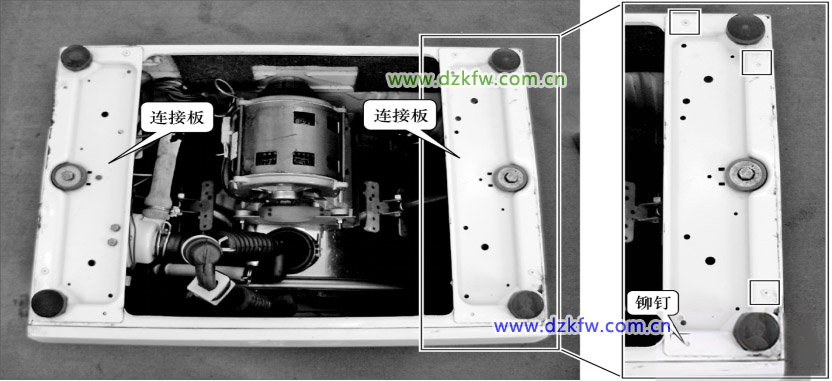

在滾筒洗衣機的下端也有2個連接板，用于連接內部元件和底腳，通過鉚釘固定在滾筒洗衣機的主箱體上，如下圖所示。

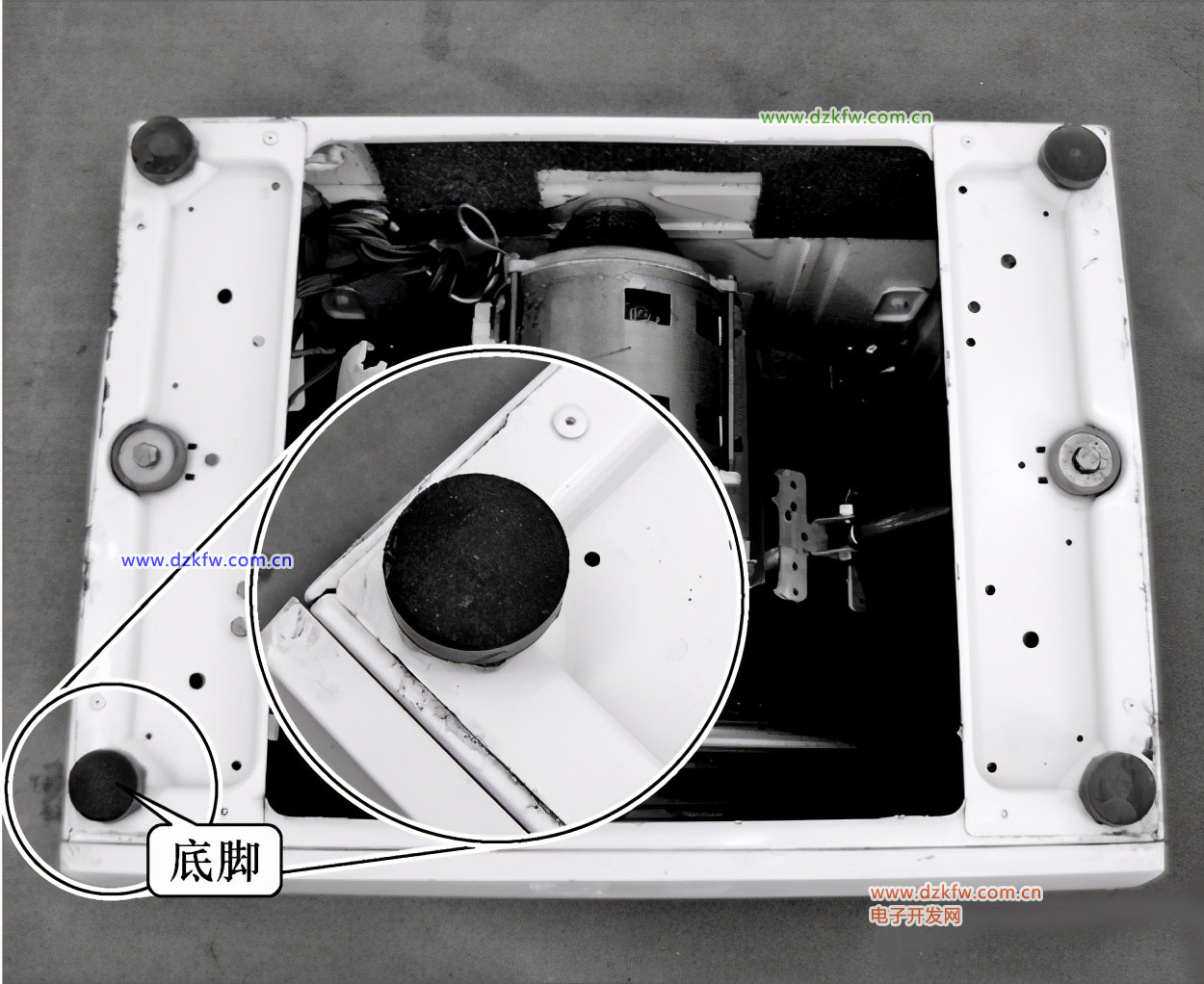

在滾筒洗衣機的底部設有4個底腳，4個底腳為可調底腳，由橡膠制成，可起到防震的作用，還可通過調節底腳，來實現滾筒洗衣機的平衡，如圖所示。
2．平衡裝置
滾筒洗衣機的上平衡塊安裝于洗衣機外桶的上端，通常由水泥制成，因此，重量很大，與外桶通過2對固定螺栓和螺母進行固定，如下圖所示。

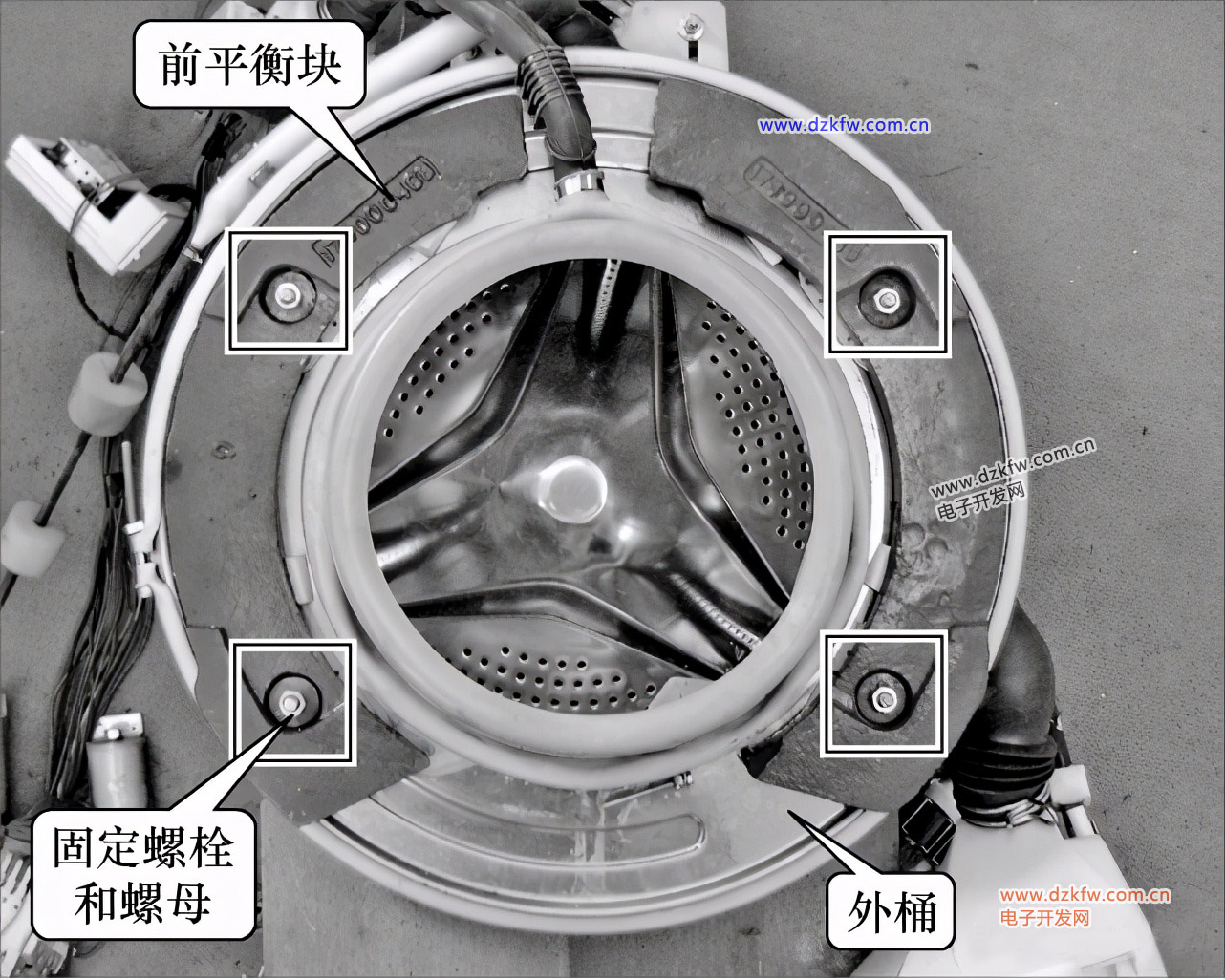

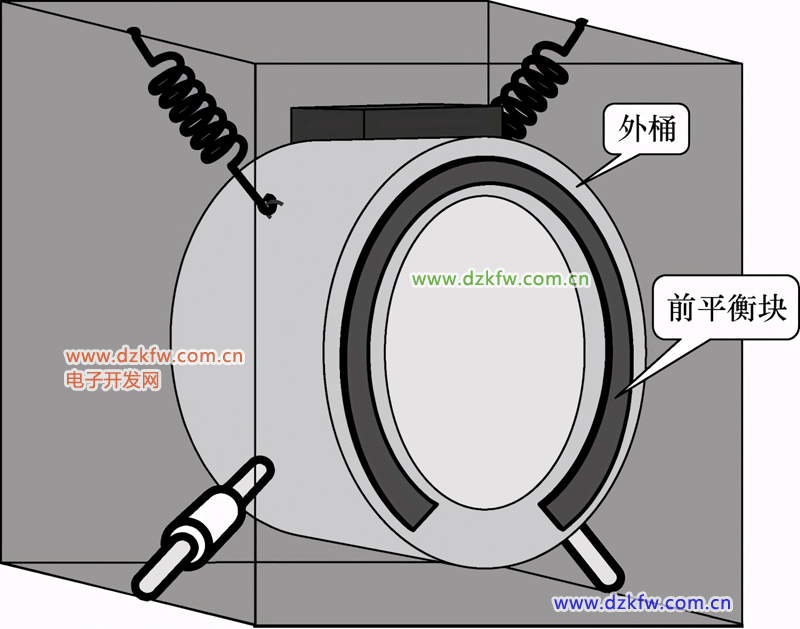

滾筒洗衣機除了采用上平衡塊對洗滌脫水桶進行固定外，還需采用前平衡塊和后平衡塊來增加外桶的重量，平衡洗滌脫水桶的重心，如下圖所示，前平衡塊呈2個半圓形，安裝于滾筒洗衣機外桶前端的兩側，分別由2對固定螺栓和螺母進行固定。

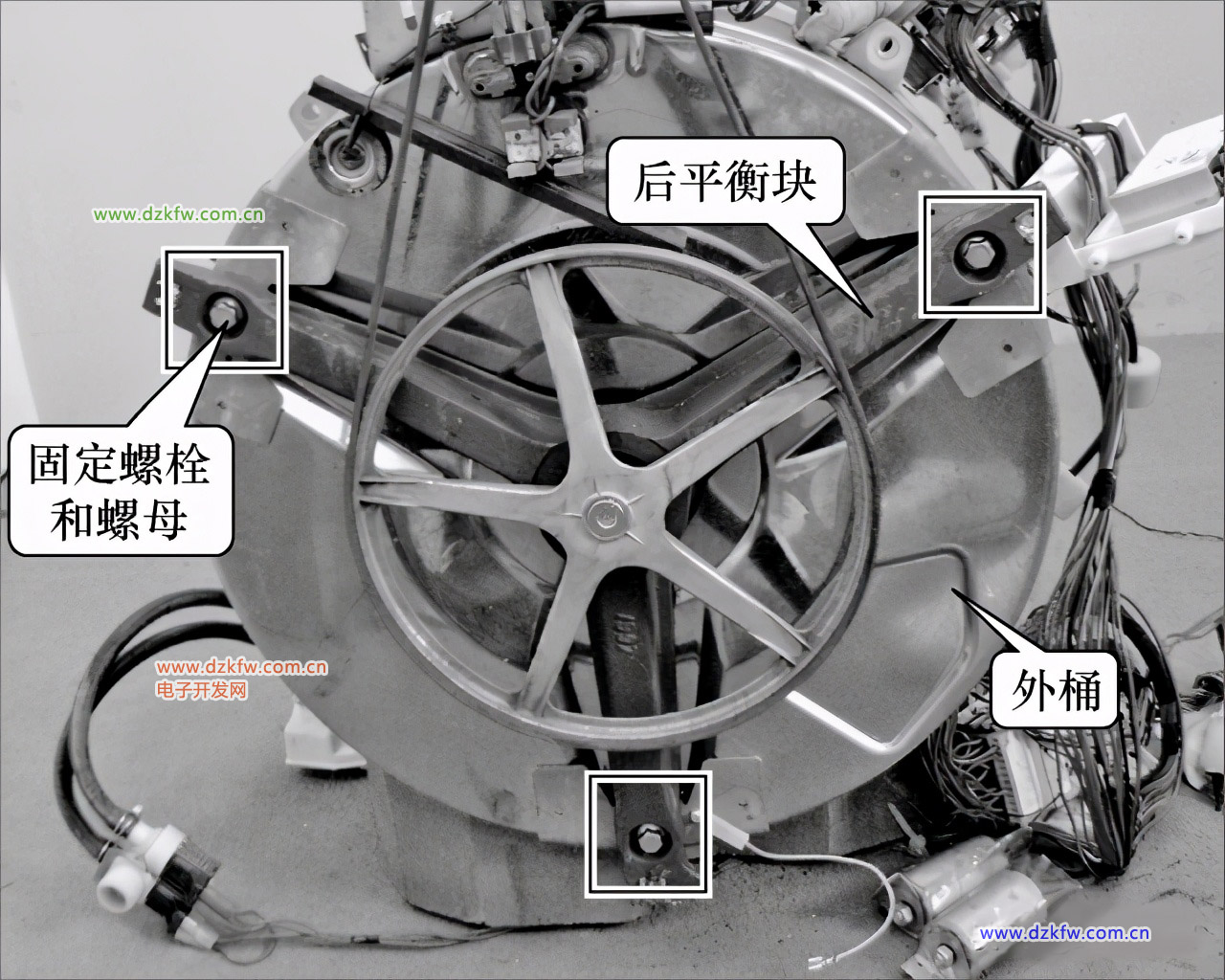

滾筒洗衣機后平衡塊安裝于洗衣機外桶的后端，呈Y字型，分別由3對固定螺栓和螺母進行固定，如下圖。
有些滾筒洗衣機的前平衡塊采用圓弧狀，安裝于滾筒洗衣機外桶的前端，用于平衡滾筒。
3．支撐減震裝置
滾筒洗衣機的支撐減震裝置主要包括吊裝彈簧和減震器。
（1）吊裝彈簧
吊裝彈簧是用于固定滾筒，減小滾筒洗衣機在工作過程中的震動。
由于吊裝彈簧要承受滾筒一定的重量，因此其外形較粗大，用手拉伸彈簧，彈簧幾乎無動作，在彈簧的兩端分別有2個掛鉤，一端用于掛在滾筒洗衣機的箱體上，另一端用于掛在外桶上。

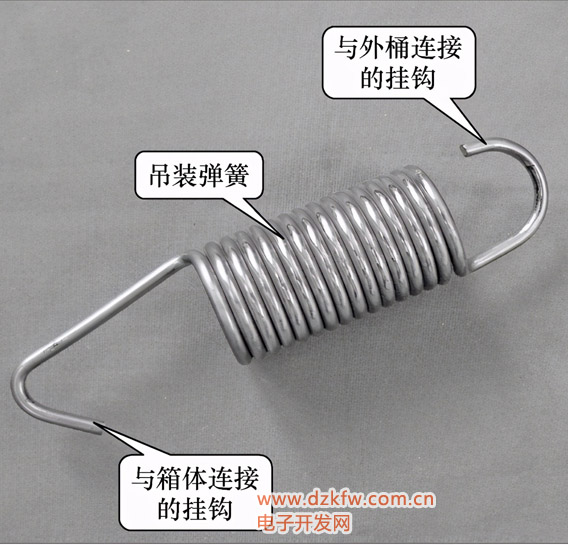

下圖所示為吊裝彈簧的實物圖。

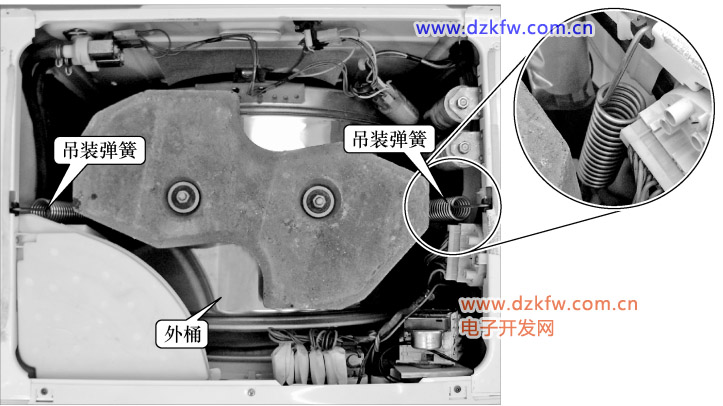

滾筒洗衣機的吊裝彈簧位于洗衣機外桶的兩側，與洗衣機外桶和箱體相連，承擔著滾筒一定的重量，同時起著平衡滾筒和減少滾筒震動的作用，下圖所示為滾筒洗衣機吊裝彈簧的安裝位置。
（2）減震器
滾筒洗衣機的減震器位于洗衣機的底端，起支撐滾筒和減小滾筒工作中的震動的作用。

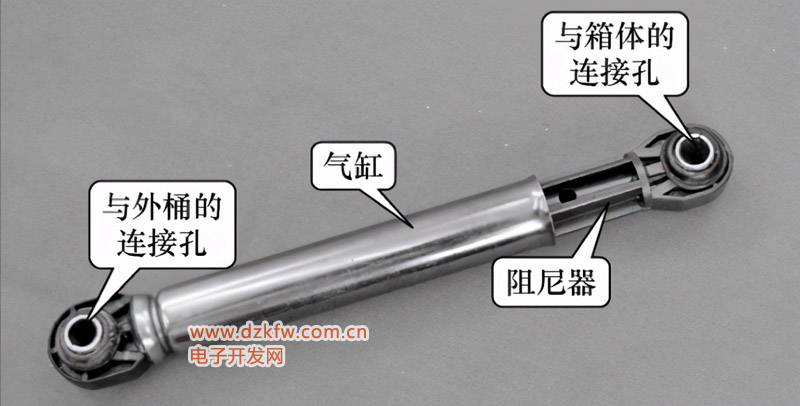

減震器是由呈細長狀的阻尼器和氣缸組成，阻尼器以橡膠高分子材料為主要原材料制成，插接在氣缸內，可以來回拉伸，在阻尼器和氣缸的兩端分別設有滾筒洗衣機的箱體和外桶的連接孔，如下圖所示。

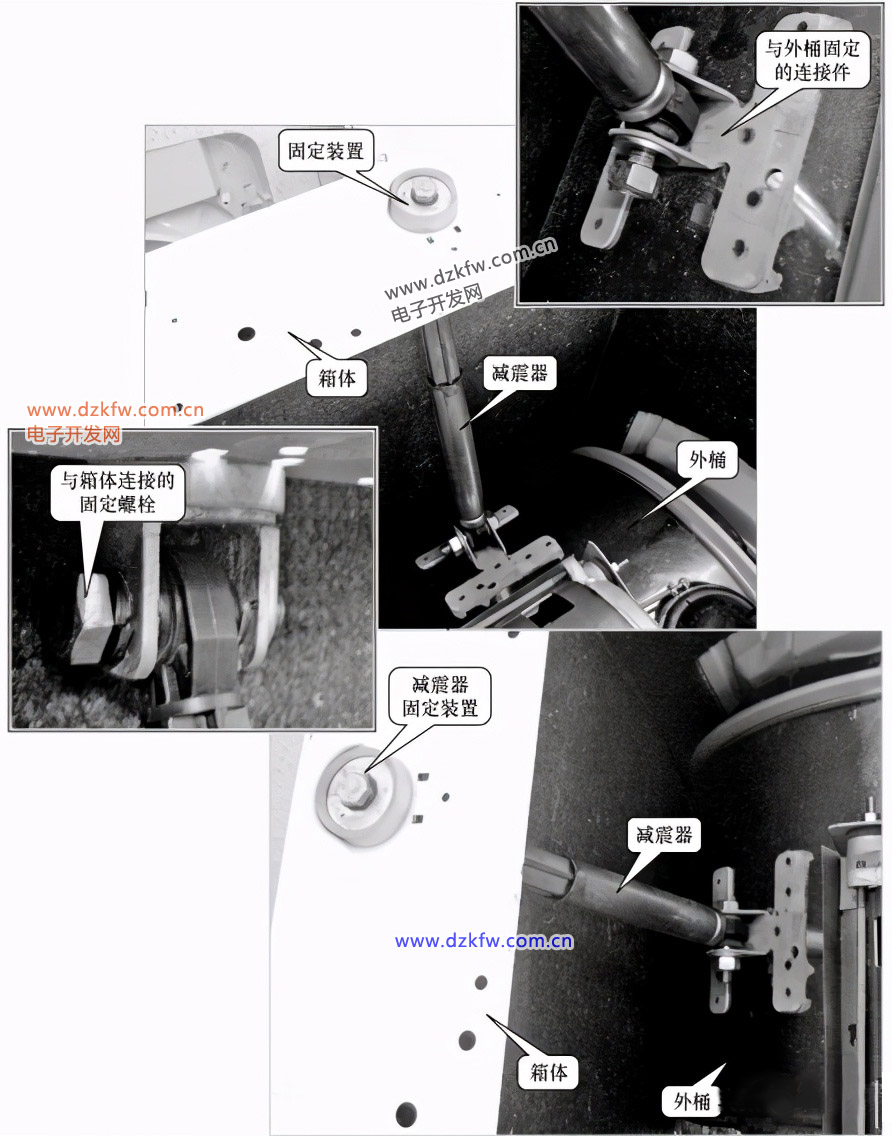

減震器的一端通過固定螺栓固定在滾筒洗衣機箱體的固定裝置上，另一端則通過固定螺栓和螺絲固定在外桶的固定連接件上，具體連接固定方式如下圖所示。

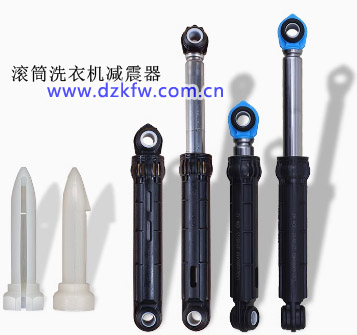

除了阻尼氣缸減震器外，還有一種阻尼彈簧減震器，這種減震器主要由阻尼器和彈簧組成，安裝方法及位置與阻尼氣缸減震器相同。
下圖所示為阻尼彈簧減震器的實物圖。
下圖所示為阻尼彈簧減震器的另一種安裝方式示意圖。該減震器損壞，一般是由于減震彈簧失去彈性所致。
