一、滾筒式洗衣機洗滌系統的結構

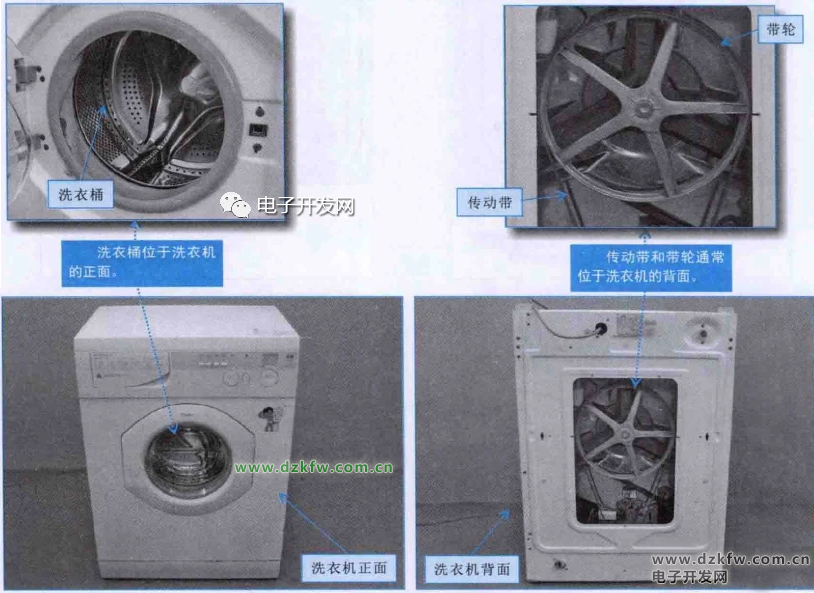

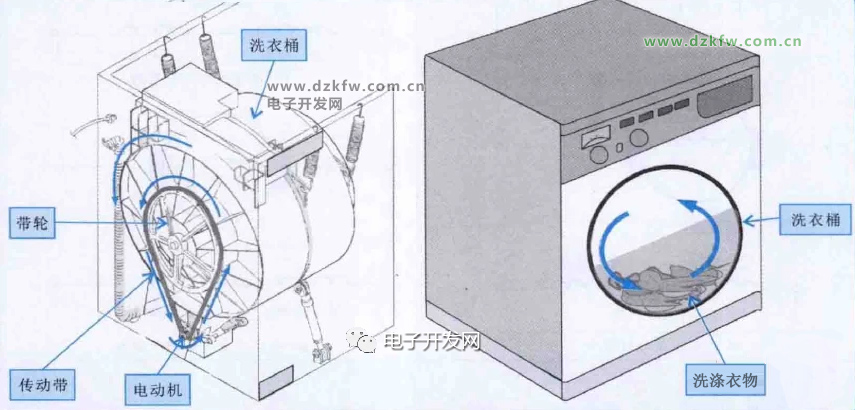

滾筒式洗衣機的洗滌系統與波輪式洗衣機的洗滌系統有所區別。滾筒式洗衣機的洗滌系統主要由洗衣桶、電動機以及傳動帶等構成。





特別提醒：

隨著電子技術的發展，新型滾筒式洗衣機逐漸淘汰了由帯輪和傳動帯帶動洗衣桶的動力傳動方式，而采用電動機直接帶動洗衣桶運轉的動力傳動方式.采用該方式可降低滾筒式洗衣機在運轉過程中產生的噪聲，也可降低帯輪和傳動帯在運轉過程中的摩擦損耗. 増加滾筒式洗衣機的使用壽命。下圖為新型滾筒式洗衣機的洗滌系統.



1、洗衣桶

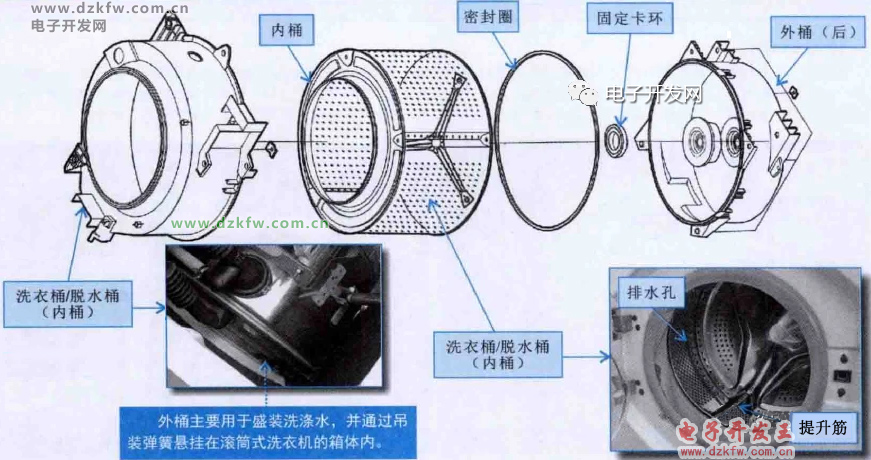

滾筒式洗衣機中的洗衣桶主要分為盛水桶（外桶）和洗衣桶/脫水桶（內桶）兩部分。這兩部分主要通過密封圈和固定卡環進行固定，以確保洗衣機在工作過程中可靠地工作。



2、電動機

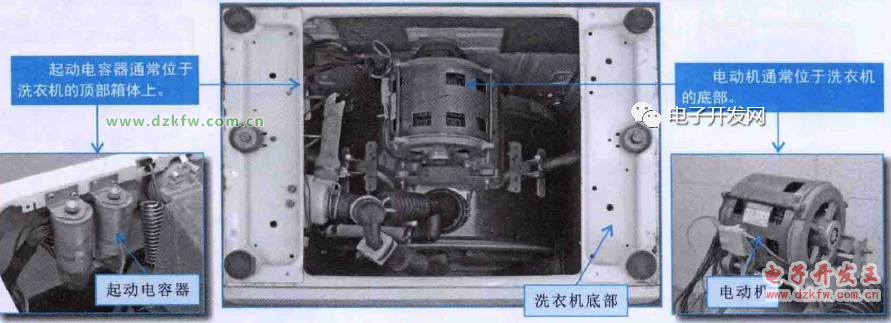

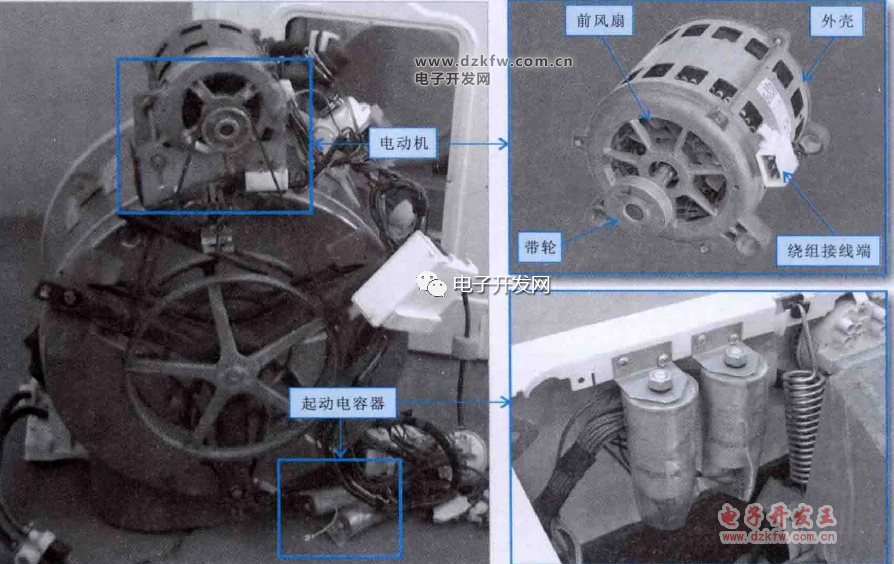

滾筒式洗衣機中的電動機位于洗衣桶的底部。普通滾筒式洗衣機通常釆用電容運轉 式雙速電動機。該電動機主要由外殼、帶輪、前風扇、繞組接線端子等構成。起動電容 器通常安裝在滾筒式洗衣機的頂部，用于將起動電流加到電動機的起動繞組上，幫助電動機起動。



特別提醒：

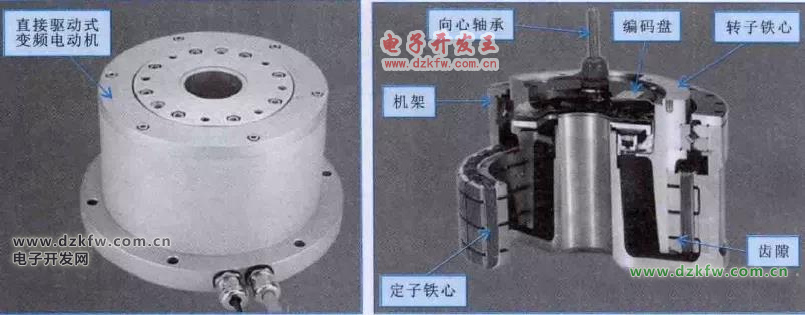

直接驅動式是指電動機直接驅動洗衣桶而不用傳動帶或齒輪驅動。直接驅動式變頻電動機主要由定子鐵心、轉子鐵心，編碼盤， 機架、向心軸承等組成，其向心軸承可承受一定的軸向力，使直接驅動式電動機在工作過程中穩定地旋轉。定子鐵心部分是由永磁鐵 和線圏組成的。永磁鐵產生的磁場回路和線圈產生的磁場回路產生磁力，作用于齒隙，使轉子沿著齒隙的磁場方向旋轉·



特別提醒：

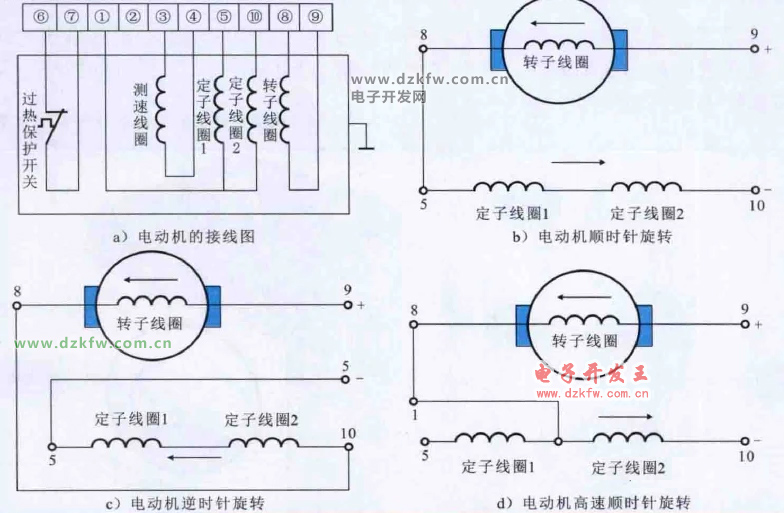

滾筒式洗衣機中的電動機正常工作時，在控制電路的控制下進行正、反轉，即順時針旋轉、逆時針旋轉以及高速順時針旋轉，其工作原理如下圖所示。



3、帶輪、傳動帶

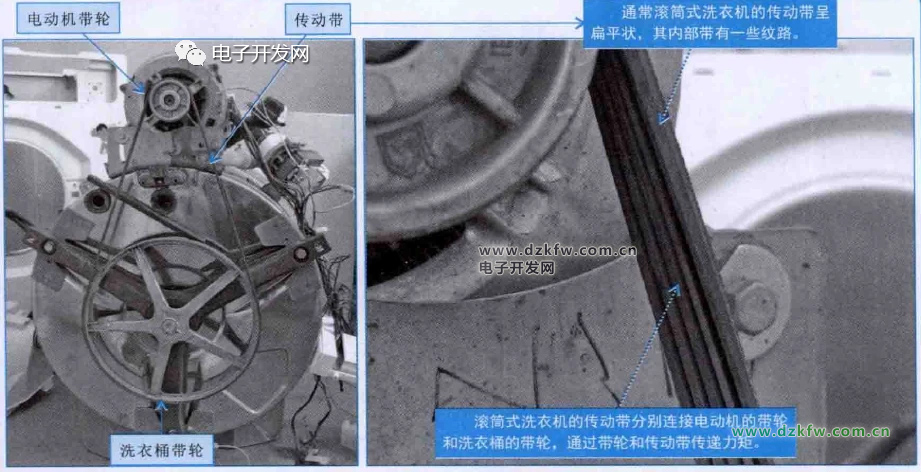

滾筒式洗衣機中滾筒旋轉的動力來源于電動機，并且也是依靠傳動帶和帶輪進行傳遞的。滾筒式洗衣機的傳動帶分別連接電動機的帶輪和洗衣桶的帶輪，通過傳動帶和帶 輪傳遞力矩。通常滾筒式洗衣機的傳動帶呈扁平狀，其內部帶有一些紋路。



二、滾筒式洗衣機洗滌系統的工作原理

滾筒式洗衣機接收洗滌命令后，由洗滌電動機通過傳動帶和帶輪驅動洗衣桶進行旋 轉，使洗衣桶內的衣物旋轉，兩者之間相互摩擦和碰撞，形成模擬人工搓洗的效果，從而將衣物上的污漬洗掉。



1、洗衣桶的工作原理

下面介紹一下滾筒式洗衣機洗衣桶的洗滌和脫水過程。



特別提醒：

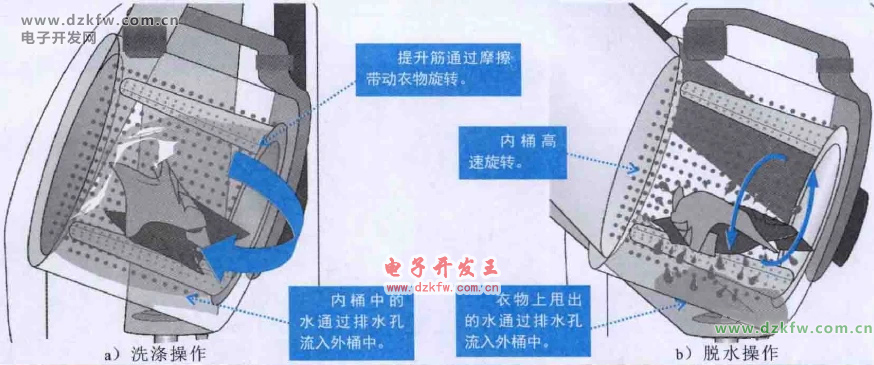

當滾筒式洗衣機處于洗滌工作狀態時，洗衣桶/脫水桶（內桶）在電動機的帶動下低速旋轉，衣物在洗衣桶內翻滾，洗衣桶/脫 水橘（內桶）通過提升筋與衣物相互摩擦，提高衣物的洗凈度.

當滾筒式洗衣機處于脫水工作狀態時，洗衣桶/脫水桶（內桶）在電動機的帶動下高速旋轉，吸附在衣物上的水隨著內桶的高速 旋轉而被用出，用出的水避過洗衣桶/脫水桶（內桶）的排水孔流出內梅。

2.電動機的工作原理

滾筒式洗衣機中的電動機常釆用雙速電動機，全稱為電容運轉式雙速電動機。該電 動機的內部裝有兩套繞組，同在一個定子鐵心上，分別為12極低速繞組和2極高速繞組。在洗滌過程中，2極低速繞組工作，帶動滾筒洗滌衣物；在脫水過程中，12極高速 繞組工作，帶動滾筒高速運轉，甩出衣物中的水。





特別提醒：

電動機繞組中的主、副繞組控制電動機的正、反轉，因此具有相同的線徑、匝數、極距和節距。公共繞組的線徑、匝數、極距、和節距與主、副繞組不同，并且采用星形聯結，相鄰繞組間呈120度。

脫水時洗衣機只能單向運轉，因此脫水繞組的主、副繞組有明顯的區別，主繞組的線徑粗、匝數少、直流電阻小，副繞組的線、徑細、匝數多、直流電阻大。

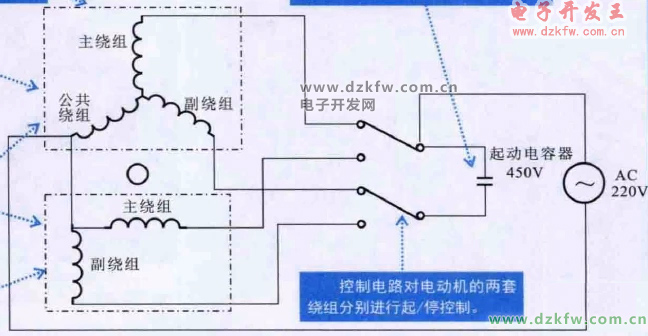

兩套電動機繞組的公共端連接在一起,形成雙速電動機的公共端。當給洗滌繞組（12極低速繞組）供電時，洗衣機以低速帶動 滾筒運行，進行洗滌工作，當給脫水繞組（2極高速繞組）供電時，滾筒高速運行，進行脫水工作。電動機的供電由控制電路板控制，將兩套電動機繞組互鎖，不允許兩套電動機繞組同時通電運行。
