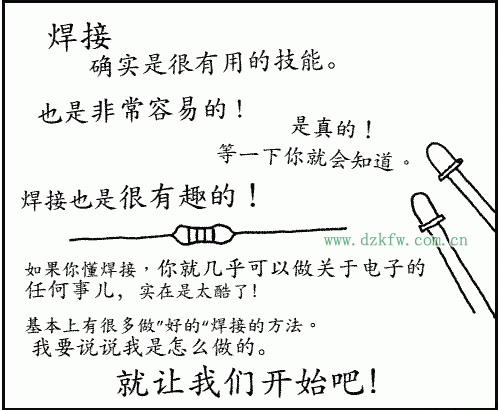

確實是很有用的技能。
也是非常容易的！
是真的！

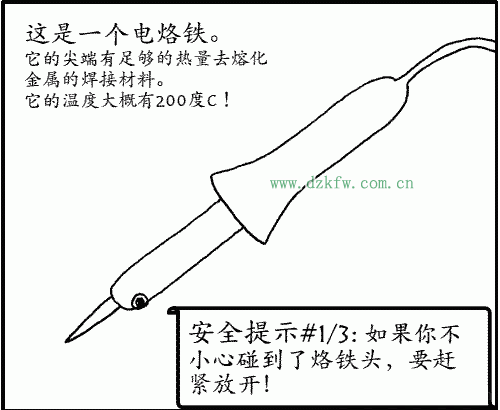

這是一個電烙鐵。
它的尖端有足夠的熱量去熔化
金屬的焊接材料。
它的溫度大概有200度C！

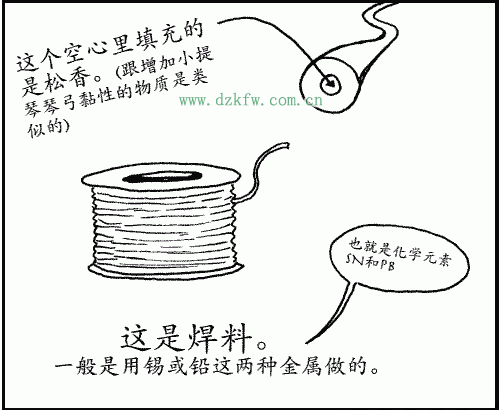

這是焊料。
一般是用錫或鉛這兩種金屬做的。

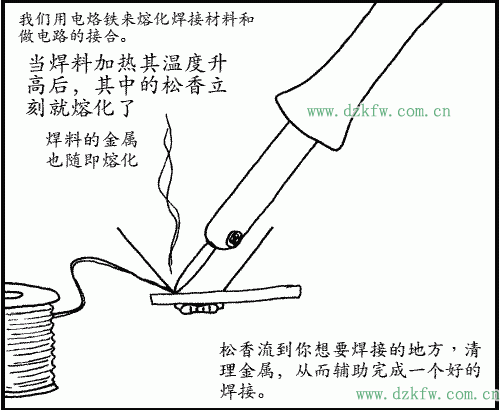

我們用電烙鐵來熔化焊接材料和做電路的接合。
當焊料加熱其溫度升高后，其中的松香立刻就熔化了

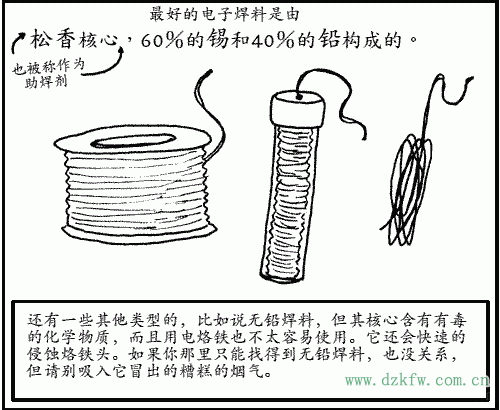

最好的電子焊料是由松香為心，60％的錫和40％的鉛構成的

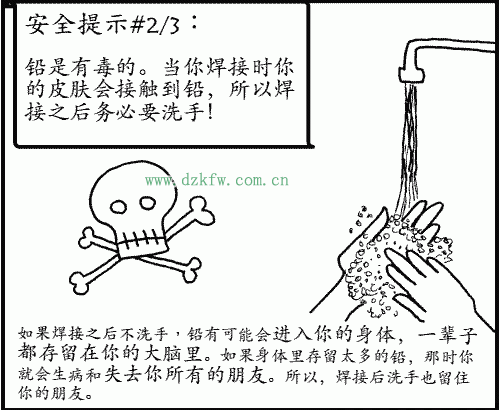

鉛是有毒的。當你焊接時你的皮膚會接觸到鉛，所以焊接之后務必要洗手！
電子電路是由電子元件連接在一起構成的。

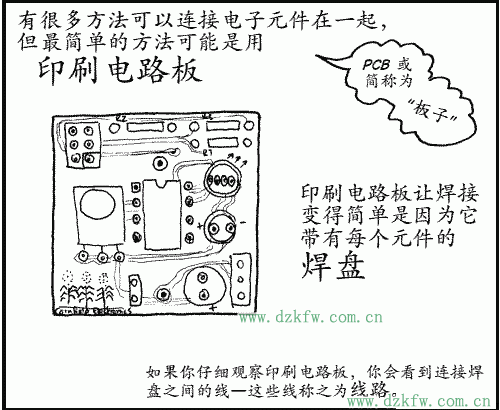

印刷電路板讓焊接變得簡單是因?yàn)樗鼛в忻總�(gè)元件的焊盤
所有的元件都有露出線端

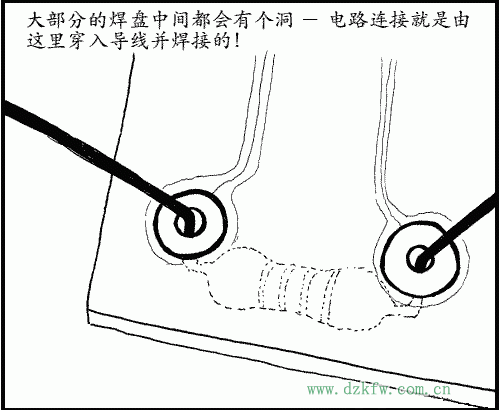

大部分的焊盤中間都會有個洞 － 電路連接就是由這里穿入導線并焊接的！

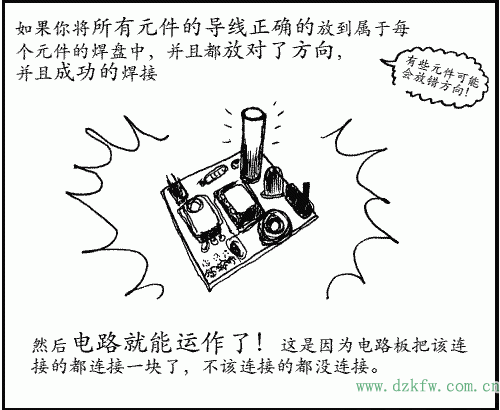

如果你將所有元件的導線正確的放到屬于每個元件的焊盤中，并且都放對了方向，并且成功的焊接

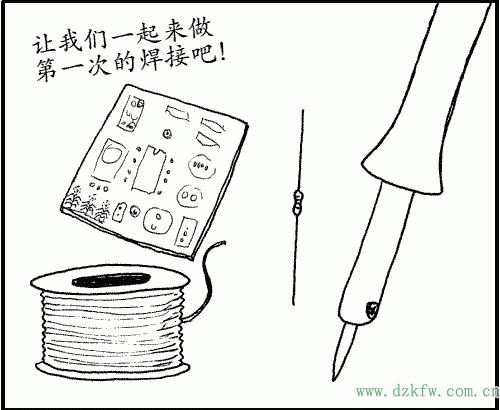

讓我們一起來做第一次的焊接吧！

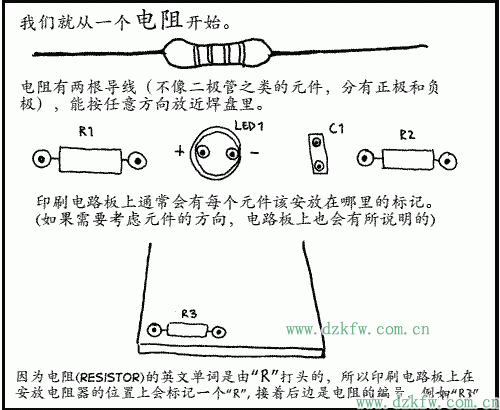

我們就從一個電阻開始學習焊接。
對于大部分印刷電路板來說，所有的元件都要安放到有印刷的那面（我們稱之為板子的上端），然后我們要焊接所有板子的底部上的焊盤。

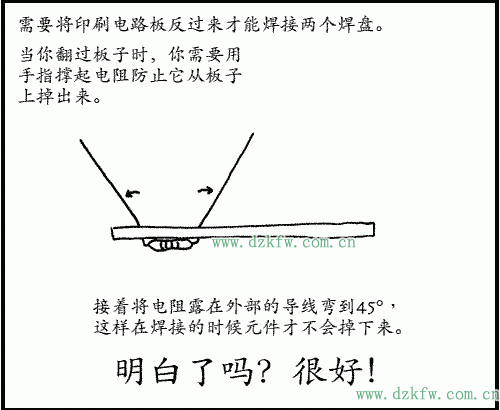

需要將印刷電路板反過來才能焊接兩個焊盤。

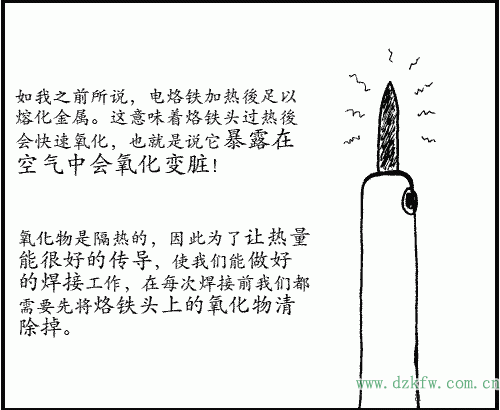

如我之前所說，電烙鐵加熱後足以熔化金屬。這意味著烙鐵頭過熱後會快速氧化，也就是說它暴露在空氣中會氧化變臟！氧化物是隔熱的，因此為了讓熱量能很好的傳導，使我們能做好的焊接工作，在每次焊接前我們都需要先將烙鐵頭上的氧化物清除掉。

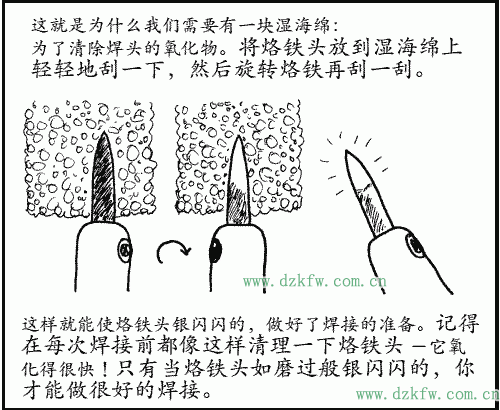

記得在每次焊接前都像這樣清理一下烙鐵頭 －它氧化得很快！只有當烙鐵頭如磨過般銀閃閃的，你才能做很好的焊接。

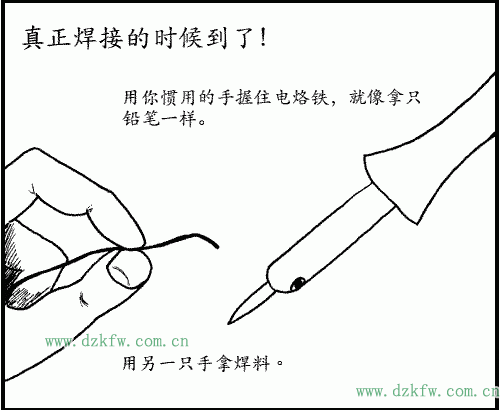

用你慣用的手握住電烙鐵，就像拿只鉛筆一樣。

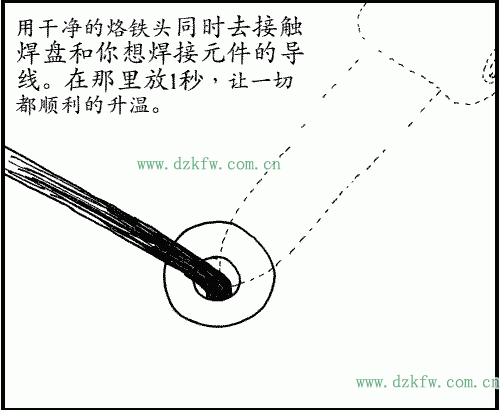

用干凈的烙鐵頭同時去接觸焊盤和你想焊接元件的導線。在那里放1秒，讓一切都順利的升溫。

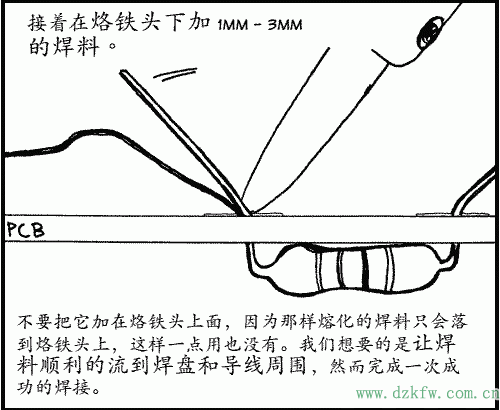

接著在烙鐵頭下加 1mm - 3mm的焊料。

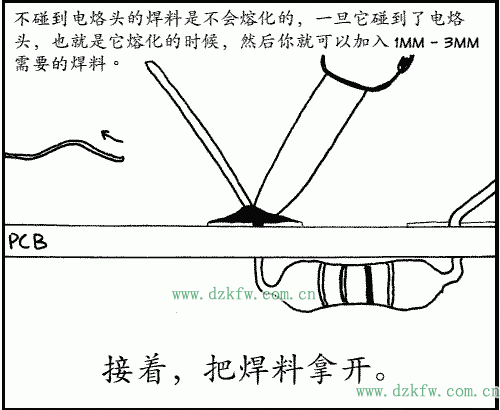

不碰到電烙頭的焊料是不會熔化的，一旦它碰到了電烙頭，也就是它熔化的時候，然后你就可以加入 1mm - 3mm需要的焊料。

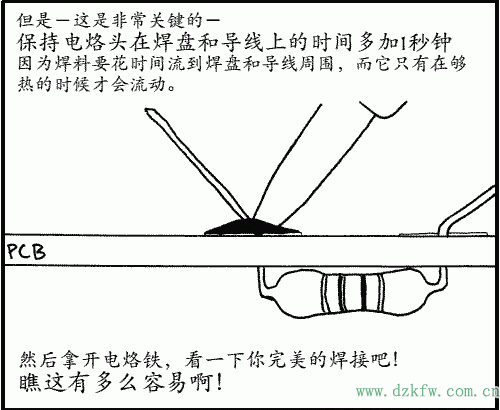

保持電烙頭在焊盤和導線上的時間多加1秒鐘

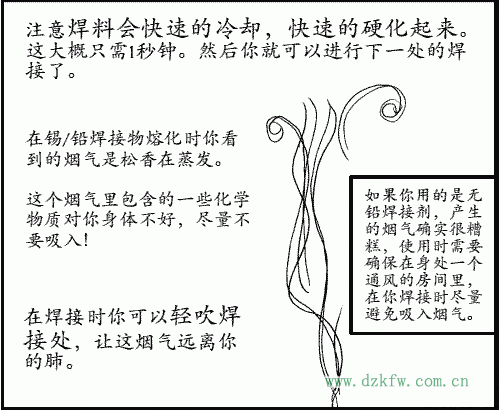

注意焊料會快速的冷卻，快速的硬化起來。這大概只需1秒鐘。然后你就可以進行下一處的焊接了。

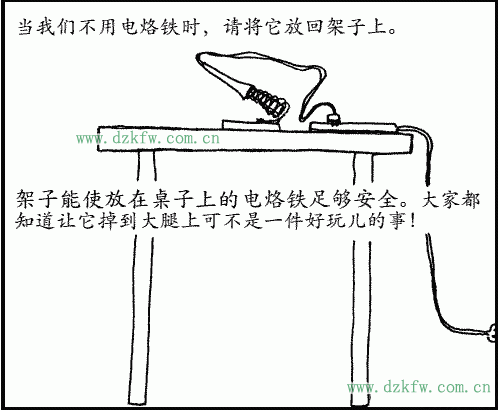

當我們不用電烙鐵時，請將它放回架子上。

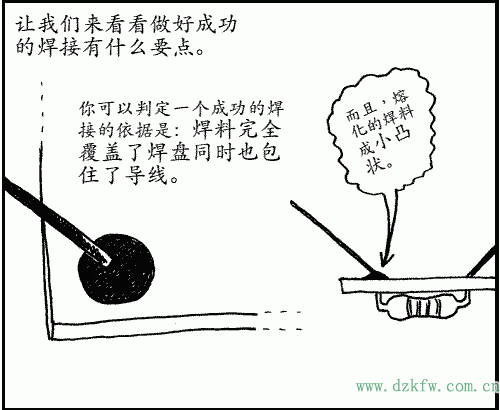

讓我們來看看做好成功的焊接有什么要點。

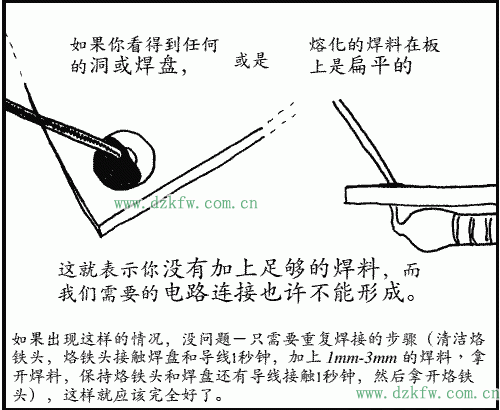

沒有加上足夠的焊料

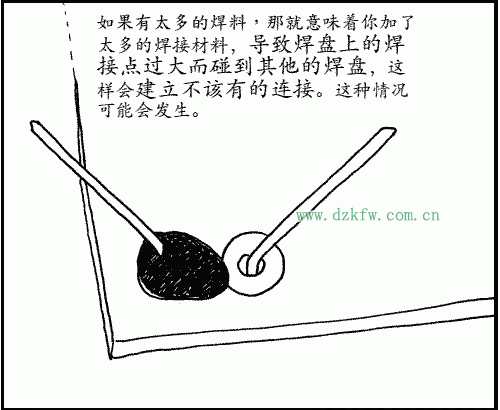

太多的焊料

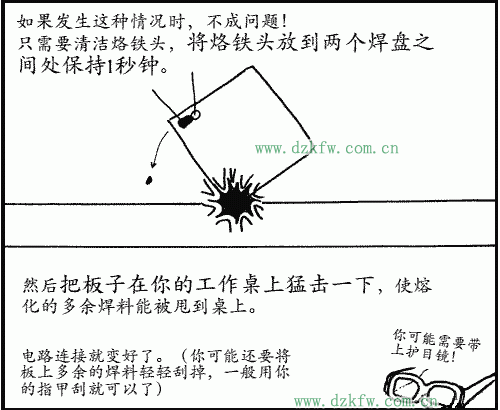

兩個焊點連接在一起了

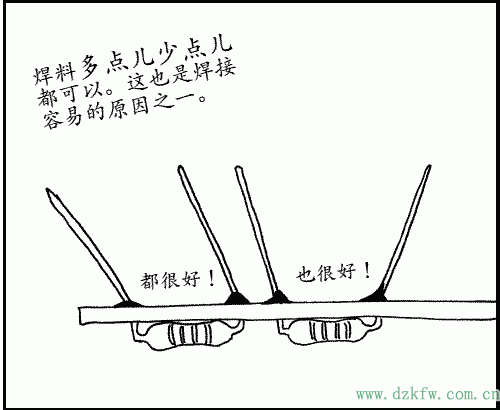

焊料多點兒少點兒都可以。
我比較喜歡在板子上加一個焊接一個。我發現在沒有很多導線妨礙電烙鐵時焊接變得更容易。

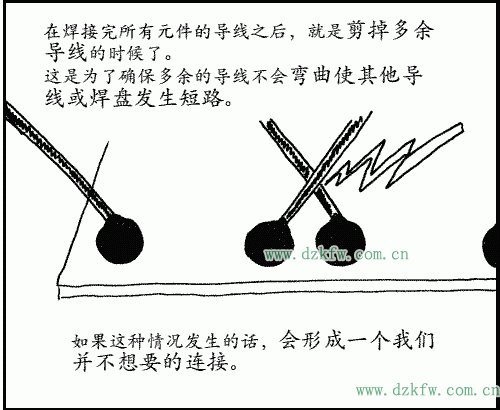

在焊接完所有元件的導線之后，就是剪掉多余導線的時候了。

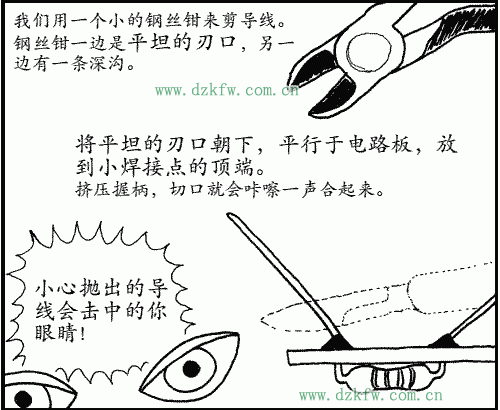

我們用一個小的鋼絲鉗來剪導線。

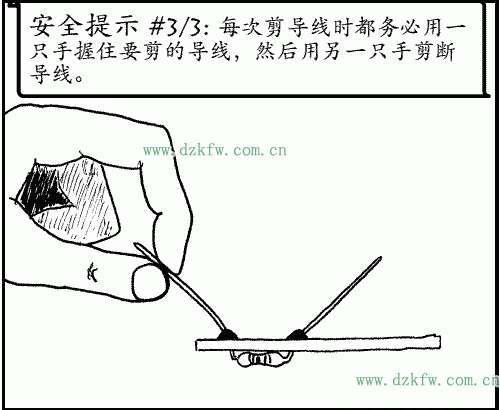

每次剪導線時都務必用一只手握住要剪的導線，然后用另一只手剪斷導線。

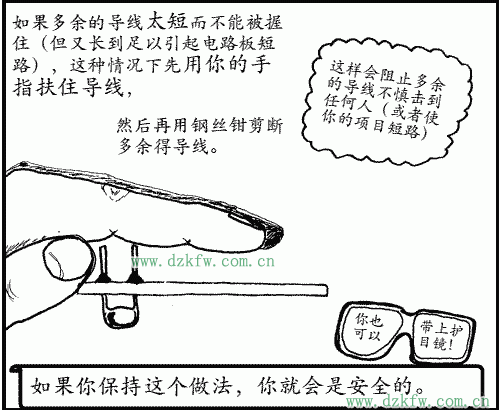

如果多余的導線太短而不能被握住（但又長到足以引起電路板短路），這種情況下先用你的手指扶住導線，然后再用鋼絲鉗剪斷多余得導線。這樣會阻止多余的導線不慎擊到任何人（或者使你的項目短路）

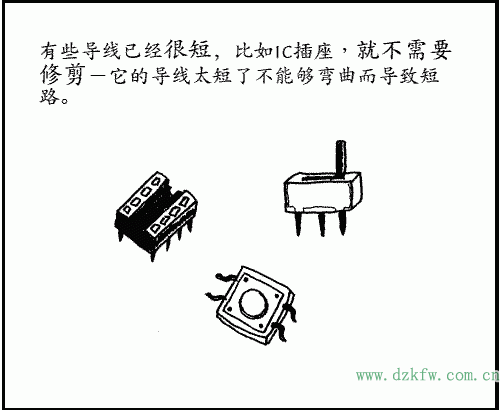

有些導線已經很短，比如IC插座，就不需要修剪－它的導線太短了不能夠彎曲而導致短路。
盡管焊接很容易，但是去掉焊接卻需要大量的練習。因此如果你失誤了，你就獲得了一些練習的機會。

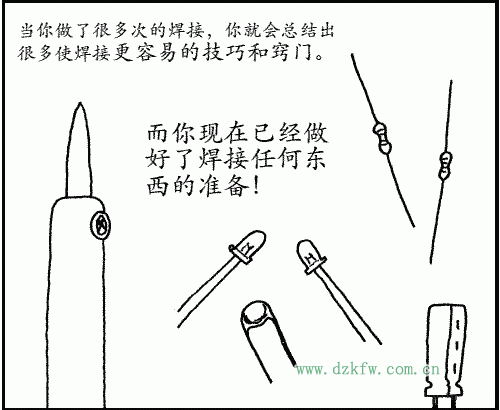

當你做了很多次的焊接，你就會總結出很多使焊接更容易的技巧和竅門。

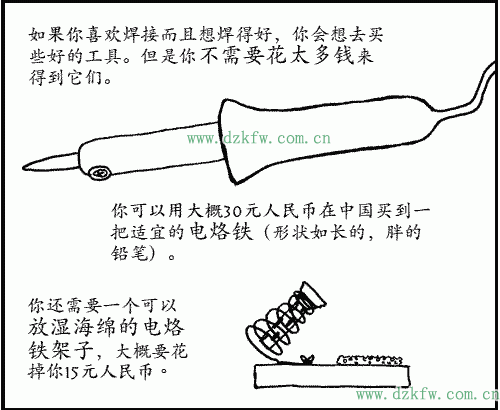

你可以用大概30元人民幣在中國買到一把適宜的電烙鐵

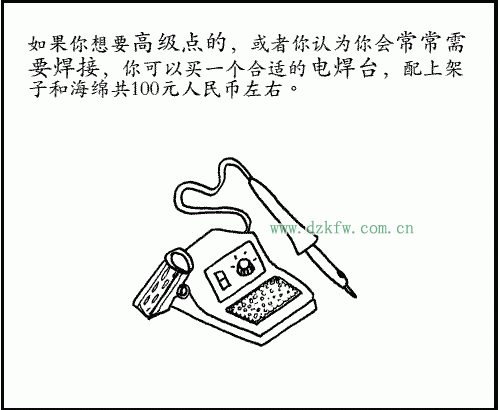

你可以買一個合適的電焊臺

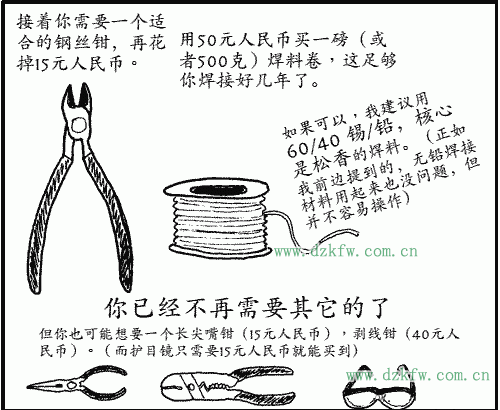

接著你需要一個適合的鋼絲鉗
享受焊接的樂趣吧！
