會員注冊電路短路燒壞串聯電氣設備的原因分析
一、串聯電路的特點：
在串聯電路中，電流處處相等，由歐姆定律U=IR可知，在電流相等的前提下，電路中用電器兩端所分配的電壓和用電器的電阻成正比。即：電阻越發，所分配的電壓越高。
二、電路短路的特點：
一般最簡單的電路由：電源，開關，導線，用電器等構成。
短路基本可以分為電源短路和用電器短路。
1，電源短路：相當于電源的兩端通過導線直接或者間接相連，中間沒有通過任何的用電設備。
這是非常嚴重的電路故障，輕則燒壞電源和設備，重則可能引發火災，必須重視！
2，用電設備短路：相當于拿了一根導線直接并聯在了用電設備的兩端，此時用電設備兩端電阻值接近于導線電阻值為0歐姆。
此時電路電壓會完全分給沒有短路的其他用電設備，如果超過用電設備的安全使用電壓，就會燒壞，嚴重時可能會引發電氣火災，要重視！

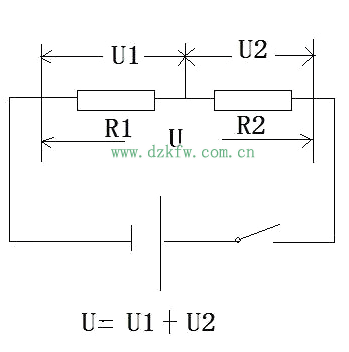

舉例如下圖：
短路分析：假設R2和R1電阻相同，所能承受的電壓為U電源電壓的一半。
當R1用電器發生短路時候，就相當于一根導線的兩端并連在了R1兩端，此時總電阻比最小的電阻還要小，所以總電阻類似于一根導線，接近于0歐姆。
此時電路中的電源電壓U相當于完全加在了R2兩端，超過了R2所能承受的最大電壓值，R2就會被燒壞。
電路短路現象是一種很嚴重的電路故障，一般電路中的保護性開關：斷路器，空氣開關，漏電保護開關等等，或者保護性元器件：保險，熱繼電器等等都會進行保護性跳閘動作，進行保障設備和人身的安全。
