會員注冊電冰箱的制冷原理，電冰箱工作原理圖解:
1、制冷循環
制冷劑氣體由蒸發器出來進入壓縮機，氣體經壓縮機壓縮后，變成高溫高壓氣體到冷凝器，冷凝器與外界空間換熱釋放熱量，使制冷劑氣體液化（釋放熱量），液化制冷劑經干燥過濾器濾下水份和雜質后流入毛細管節流降壓，節流降壓后的制冷劑（尾部部分氣化）流入蒸發器減壓迅速氣化，吸收冰箱內食品的熱量達到制冷的目的。蒸發器流出的氣體流入壓縮機繼續進行制冷循環。
2、掌握蒸發器進出兩端連接處漏氣、蒸發器中間管道漏氣、冷凝器漏氣、壓縮機機械故障的維修技能。
（1）蒸發器進出兩端連接處漏氣
蒸發器漏氣常發生在進出氣的連接端。開啟壓縮機，運行正常，但聽不到制冷劑的流動聲，冷凝器沒溫升，冰箱不制冷，該現象基本可判斷制冷劑泄漏。
經觀察，冷凝器、毛細管等外露器件無油跡處（有油跡處往往就是泄漏點）。向壓縮機注入少量制冷劑，用檢漏儀檢測也沒發現漏氣點。懷疑蒸發器漏氣。打開后背，取出發泡隔熱層（事先設置好），用檢漏儀檢測，發現毛細管與蒸發器接頭處有漏氣點。蒸發器的漏氣點常用耐高溫、高壓的環氧樹脂膠粘補，常用的有SR102、A101等。粘補時，先清潔故障處，然后裹一層砂布，再用膠粘補即可。
（2）蒸發器中間管道漏氣
運行、檢測方法同上，但沒找到漏氣點，懷疑蒸發器中間部位有漏氣點。用檢漏儀檢測到蒸發器附近有制冷劑氣體。說明蒸發器中間部分漏氣。該故障用重新盤好、同規格的銅管更換比較適宜。更換方法如圖1.

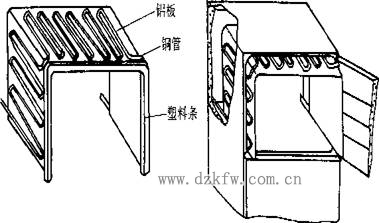

圖1 更換蒸發器銅管示意圖
（3）冷凝器漏氣
啟動冰箱觀察現象同“1”問。
經觀察，發現冷凝器銹跡斑斑，多處有油跡（冷凍油溶于制冷劑一同泄漏時的典型現象），用肥皂水涂于油跡處，啟動冰箱，發現有氣泡，說明漏氣點就在該處。
維修方案：
建議更換冷凝器。
冷凝器與壓縮機、干燥過濾器的接頭處也是漏氣故障的多發部位，檢修時要重點觀察。與冷凝器相關的漏氣點都在冰箱外部，通常啟動壓縮機后，涂上肥皂水就可找到故障點。
（4）壓縮機機械故障
壓縮機運行時有悶聲，說明高壓回氣；有金屬磨擦或刺耳聲，說明內部機械零件損壞；有哐鐺聲，說明防震彈簧損壞或脫鉤。
啟動電冰箱，聽到壓縮機發出鐺、鐺的金屬碰撞聲，說明三個防震彈簧的一根折斷或脫鉤。
