會員注冊 熱敏電阻是通過環境溫度的變化而產生電阻值的變化，從而改變電路的工作狀態，被廣泛用于電磁爐溫度傳感器及控制系統中。
用萬用表檢測熱敏電阻時，將萬用表置于電阻擋（具體量程應視情況而定），具體檢測可分常溫檢測和加溫檢測兩步。常溫檢測就是在室內溫度接近25℃時進行檢測，在常溫測試正常的基礎上，即可進行加溫檢測。家電維修中如何用萬用表檢測電磁爐中的熱敏電阻？

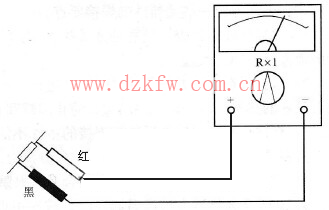

1) PTC（正溫度系數）熱敏電阻的常溫檢測：具體作法如圖4-15所示，將兩表筆接觸PTC熱敏電阻的兩引腳，測出實際阻值，并與標稱阻值相對比，兩者相差在±2Ω內即為正常。實際阻值若與標稱阻值相差過大，則說明其性能不良或已損壞。
2) PTC熱敏電阻的加溫檢測：具體方法如圖4-16所示，將一熱源（例如電烙鐵）靠近PTC熱敏電阻對其加熱，同時用萬用表監測其電阻值是否隨溫度的升高而增大，如果是，說明熱敏電阻正常，若阻值無變化，說明其性能變差，不能再繼續使用。注意不要使熱源與PTC熱敏電阻靠得過近或直接接觸熱敏電阻，以防止將其燙壞。
圖4-15 常溫檢測PTC熱敏電阻
圖4-16 加溫檢測PTC熱敏電阻

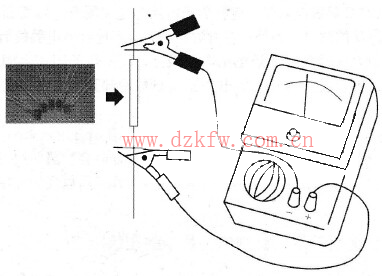

3) NTC（負溫度系數）熱敏電阻的常溫檢測：電磁爐一般采用NTC熱敏電阻作為鍋底測溫電阻。NTC熱敏電阻材料由高純度過渡金屬Mn、Cu、Ni等元素的氧化物經沉淀制粉、等靜壓成形后再經1200~1400℃高溫燒結而成，阻值范圍在0.5~ 2000kΩ。檢測該類電阻的具體方法如圖4-17所示，將萬用表撥到歐姆擋（視標稱電阻值確定擋位），用鱷魚夾代替表筆分別夾住熱敏電阻的兩腳，測出實際阻值，并與標稱阻值相對比，如果兩者相差過大，則說明所測熱敏電阻性能不良或已損壞。
常溫檢測NTC熱敏電阻
圖4-17 常溫檢測NTC熱敏電阻

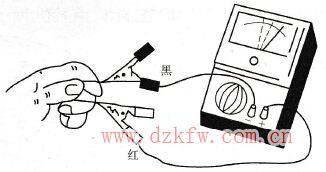

4) NTC熱敏電阻的加溫檢測：具體方法如圖4-18所示，用手捏住熱敏電阻，觀察萬用表，會看到隨著溫度的慢慢升高而指針會慢慢向右移，表明電阻在逐漸減少，當減少到一定數值時，指針停了下來。若環境溫度接近體溫，用這種方法就不靈了，此時可用電烙鐵靠近熱敏電阻，同樣也會看到表針慢慢右移。這樣，則可證明這只負溫度系數的熱敏電阻是好的。
圖4-18 加溫檢測NTC熱敏電阻
