會員注冊格蘭仕微波爐電路圖中FU保險是防止微波爐在為關閉爐門的狀態下工作；RY2熱保護器是對微波爐起到一個溫度的保護；SW2是一個定時器開關，當旋動定時器的時候，燈一定亮著。微波爐電路圖中的T、SW2是一個連鎖開關，微波爐電路圖中的T、SW2是功率控制器內部連個獨立的開關，單獨受控，進行串聯工作；RY1是微波爐中的火力力調節電機，而M2是一個風扇電機，M3是轉盤電機。
我們再來看看格蘭仕微波爐電路圖的工作原理，主要是利用格蘭仕微波爐工作時，發出的微波，在穿透含水分子的物品時，讓水分子產生"共振"現象，水分子之間發生激烈的摩擦和碰撞，所以產生了熱量，這樣就加熱了含水的物品。
經過對格蘭仕電路圖的分析，看看格蘭仕微波爐的工作原理，由于微波屬于"高頻率交變電流產生的電磁波"所以按交變電流的性質，當微波停止發射后，微波就會立即消失，無法"儲存"，所以也不會對物品和食物產生任何的"殘余"，是安全的。

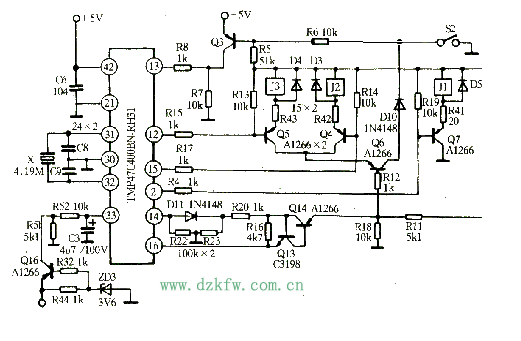

格蘭仕微波爐電路圖及原理
關閉爐門，S1閉合，S3從AC點轉換到AB點，S2閉合接地，Q3因b極變為低電位而正偏導通，+5V經Q3的e、c極，R7、R8分壓加至CPU(TMP47CA00BN-RH31)的13腳，CPU檢測到關門信號后，處于等待工作指令狀態。當通過鍵盤控制使CPU的15腳由高阻狀態(高電平)變為低阻狀態(低電平)，Q4的b極由高電位變為低電位而正偏導通；與此同時， CPU的14腳也輸出一脈沖信號，經 D11整流，R23、R20分壓加至Q13的b極，觸發Q13導通，Q13導通又使Q14正偏導通，+14V電壓經Rll、R18分壓后從Q14的e、c加至Q13的b極，這一結果又使Q13進一步導通，也即Q13、Q14與CPU的16腳共同構成鎖定狀態。由于Q14的導通，也使Q6的b極由高電位變為低電位而正偏導通；此時，電流經繼電器J2，R42，Q4的e、c極，Q6的e、c極，D10、S2到地，J2吸合，RY2觸點接通，變壓器TH得電工作。當需要燒烤時，CPU的15腳恢復高電平，停止微波工作部分；CPU的12腳輸出低電平，控制Q5導通，J3吸合也即RY3接通，220V交流電直接加至石英發熱管進行加熱。與此同時，在微波爐進入工作狀態時，CPU的2腳會自動輸出一低電平信號給Q7，使Q7導通，繼電器J1吸合，RYl接通，使爐燈點亮，轉盤、風扇電機同時轉動。
