會員注冊充電式手電筒為了降低成本，大都采用簡單的阻容降壓電路充電，所用的電池一般為4V的蓄電池（容量大都為幾百mAH）。充電時電容爆炸一般為電容質量低劣或電路元件有故障所致。下面來看一下充電式手電筒的電路原理圖。

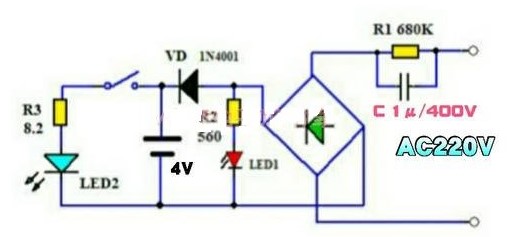

圖中，電容C為降壓限流電容，R1為泄放電阻，LED1為充電指示燈，LED2為照明用的高亮度LED燈珠。充電時，交流220V電壓經C降壓限流及整流橋整流后通過VD給4V的蓄電池充電。
一些廠家為了降低成本，電容C一般選用耐壓值為400V的CBB電容或滌綸電容，由于交流220V電壓允許有±10%的波動，這樣若遇到劣質電容，耐壓值達不到標稱值，就可能出現電容擊穿或爆炸。還有一種情況是，C兩端并聯的泄放電阻R1因虛焊、脫焊導致開路，此時R1并未接在C的兩端，這樣在停止充電時C兩端儲存的電荷不能及時泄放掉。若剛拔下來手電筒，又即刻插上充電，可能會出現220交流電壓與C兩端殘留電壓疊加，這樣就很容易損壞該電容。
故障分析：
電池問題判斷
可以使用萬用表，指針萬用表、數字萬用表都可以，使用直流電壓檔檢查電池兩端電壓。如果電池兩端電壓低于4V，充電后，電池電壓仍然低于4V，那么就說明這個電池已經出問題不能用了，換一個新的電池，電池容量大概在600-800mah容量電池即可。注意區分電池的正負極，接錯不僅會導致燈不亮，也會發生危險。
電容問題
由于這種手電筒價格低廉，廠家為了降低成本，在元器件選用方面用的都是比較差一點的元器件。耐壓值低的電容很容易會因為電網電壓波動，不同批次做工差異等原因導致鼓包或者爆炸。一般里面就有一個棕色的降壓電容。發現電容鼓包時，更換新的即可，可以更換耐壓值更高的電容，防止再次因為電壓原因被擊穿損壞。（一般要選用耐壓值400V以上的CBB電容）但要注意，這種電路板的銅箔質量很差，注意電烙鐵溫度不能太高，很容易會損壞銅箔。
燈珠問題
當檢測發現電容好的、輸出電壓正常、電池正常，那就是燈珠問題，直接更換新的燈珠即可。根據拆解經驗，有的手電筒在220V輸入端會串接一個電阻，這個電阻就相當于一個保險絲作用，如果它燒毀，可以更換或者直接短接處理。
