會員注冊水氣聯動裝置（俗稱水氣聯動閥）包括水控裝置和氣控裝置，主要部件有：進氣口、瀉壓閥桿、錐形管、鼓膜、水溫調節閥、頂桿、微動開關、火力調節閥、電磁閥、進氣口等。
家用快速燃氣熱水器水氣聯動裝置圖
水控、氣控裝置
1、氣控裝置由氣閥組件組成，控制燃氣的啟閉和燃氣流量，又稱火力調節閥。
2、水控裝置是控制水流量的裝置，又稱水溫調節閥。
水氣聯動裝置工作原理
水氣聯動裝置的作用是保證在水壓足夠，且被引進熱交換器流動時，燃氣控制閥門才能打開；而當水流停止或壓力不足時，自動切斷燃氣的供氣通路，防止因缺水而燒壞設備，即通常所說的“水到，氣到”。
工作原理簡單地說，就是檢測到足夠的沖擊水壓時，啟動燃氣機械開關（草帽墊），啟動電路（一般為微動開關）進而啟動電機、脈沖點火器和電磁閥（燃氣電子閥，注意，氣路上有兩道閥門，這是安全的要求，更是國家標準的強制性要求）。
現在常用的水氣聯動裝置主要有兩種：一種是壓力式，另一種是壓差式。

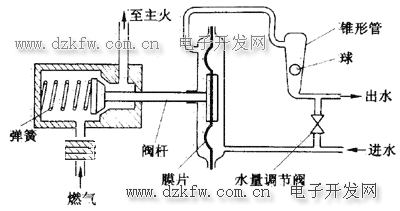

水氣聯動裝置工作原理圖
1、壓差式：采用薄膜兩側水的壓力差的原理，它的輸水管設置了節流孔（文氏管），當水流過節流孔時，在薄膜的兩側產生壓力差，由壓力差來開啟和關閉燃氣閥瓣。由于節流孔的內徑是固定的，所以在單位時間內流過節流孔的水越多，則經過節流孔時水的流速就越快，根據伯努利原理，節流孔兩側所生產的壓力差就越大，由閥桿控制閥瓣，使閥口開啟的程度也就加大。保證了在熱水器的熱負荷范圍之內，熱水器的溫度保持基本穩定，不至于忽冷忽熱。當水閥關閉，水停止流動時，薄膜兩側的壓力差消失，閥瓣在彈簧的作用下復位，切斷了主燃燒器的供氣，主燃燒器熄火（此時如有小火燃燒器則保持原來的燃燒狀態）。
壓差式水氣聯動閥既可用于前制式，又可用于后制式。
水氣聯動閥是聯接水路和氣路的一個重要部件，應選用性能良好的材料作隔水薄膜外，還應從結構上把水路和氣路嚴格分開，這樣即使隔水膜破損水也不會進入燃氣管道。
2、干簧管（或霍爾）式：采用磁鋼感應干簧管（霍爾開關）。熱水器進水管內安裝磁鋼，打開水閥水流量達到設計值時，磁鋼轉過感應點，干簧管就閉合，控制電路接通，燃氣閥門 打開，熱水器燃燒。
