目前市場上的液晶電視從10″到55″�ご蠹s有十多種規格。同一規格的液晶電視又會因功能和電路結構的不同形成多種型號。 國內外主要彩電生產廠家長虹、海信、TCL、創維、康佳、索尼、東芝、松下、LG、三星生產的液晶電視均已形成不同的系列。液晶電視電路均采用模塊化結構。模塊化是指將其中某部分或某幾部分電路設計在一個電路板上。液晶電視通常由信號處理板、AV板、按鍵板、液晶屏、適配器或內置電源、DVD等組成。

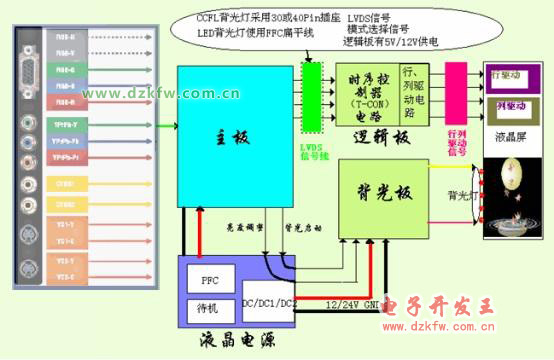

首先看看液晶電視內部板塊連接圖：

故障排除方法 ：
圖像類故障，基本上可以這樣判斷：
a、如果故障與信號源有關（例如TV狀態下出現；AV狀態下不出現），則首先懷疑主芯片以前的部分；
b、如果對所有圖像及OSD屏顯都異常，則懷疑LVDS信號以后部分（包括LVDS線路和TCON部分）；

c、特別的，如果屏幕出現豎線、豎帶、或左右半屏異常，基本上是TCON部分的RSDS線附近的問題。

黑屏或白屏問題：
a、首先也需要判斷故障在開關電源、信號處理部分還是TCON部分。
b、有條件的可以通過測量連接信號處理部分和TCON部分之間的LVDS信號，來判斷故障范圍，如果正常，則懷疑后端的TCON部分；如果不正常，則檢查前面的信號處理部分。對于TCON部分檢查，主要檢查：關鍵點電壓、RSDS線連接性。

故障具體分析：

整機無電，顯示黑屏

液晶電視電源板輸出一般為待機5V,數字板12V,背光板用24V。如果出現三無故障時首先檢查5V是否正常，如果不正常應檢查待機電源電路，5V正常則檢查數字板是否輸出開機高電平，無高電平輸出一般為數字板不良。數字板有開機電平而無24V 12V可以判斷為電源板故障。此時可以將電源拆下來單獨修理。維修方法:在24V或12V輸出端接24V或12V汽車燈泡作假負載， 在開機腳和5V間加470-1K電阻模擬開機，有輸出，故障出在驅動板或高壓板。仍然沒有24V 12V電壓輸出，故障出在液晶電源，測量大電容的電壓是否為390V（無PFC功率因數電路的為300V）來判斷這部分電路是否有故障。PFC功率因數電路無故障，測量輸出整流二極管有沒有損壞、大功率場效應管是否擊穿、更換其激勵振蕩集成塊。斷開保護電路看輸出是否正常，判斷是否保護電路問題。

顯示屏亮一下就不亮了，但是電源指示燈綠燈常亮

這種問題叫“假黑屏”，一般是高壓板異常造成的，是保護電路動作了，在這種情況下，一般液晶屏上是有顯示的，看的方法是"斜視"，主要借助萬用表檢修高壓板。

顯示屏黑屏,無背光.電源燈綠燈常亮.斜視液晶屏有顯示圖像

多屬于高壓板供電電路問題.重點檢查12V/24V供電(保險絲F)和3V或5V的開關電壓是否正常.若是因為MCU問題造成沒有輸出開關控制電壓,可以直接提取3端穩壓塊的(AIC1084)3.3V代替. 背光燈亮度調光電壓BRT/PWM信號,修理高壓板的思路(電源保險絲----開關控制管----電源管理IC----推挽發大管----電源開關管----DA轉換電路(儲能電感,整流管)---LC升壓電路(升壓變壓器,升壓電容)------耦合電容----燈管.

有背光黑屏 電源燈綠燈常亮

開機后無顯示，但從液晶電視機的后蓋散熱孔或拆開后蓋可以看到背光燈亮著。背光燈亮表明逆變器板工作正常，重點檢查LCD屏的控制板。

屏幕亮線,亮帶或者是暗線

這種問題，一般是液晶屏內部的故障（因為行列驅動電路和屏在一起），亮線故障一般是連接液晶屏本體的排線出了問題或者某行和列的驅動IC損壞.暗線一般是屏的本體有漏電，或者TAB柔性板連線開路.以上兩種問題基本上就是給機器判了死刑了

花屏

從故障現象上看,問題是出在主板緩存與主芯片通信不良造成的.這是因為輸入的信號是要通過信號處理芯片內部的SDRAM接口與外掛的幀存儲器進行數據交換,以顯示不同顯示格式的數據.如果此時信號處理芯片的同步電路或是緩存和信號處理芯片之間出現了短路、接觸不良等通信問題,而系統本身又不能及時調整跟進以保持必要的同步關系,那么屏幕就會出現這種花屏情況。

花屏鬼影

也屬花屏故障，故障點可能是主板硬件本身或液晶屏壞（普遍邏輯板壞的機率高）整個屏幕有雜亂的彩色條紋，通常是控制板上的LVDS連接器的插座不良、連接線松脫或LVDS線本身質量有問題引起的。如開機時左上方出現瞬間花屏，通常是由于BLON控制電壓異常引起的，重點檢查與此電壓相關電路即可排除故障。

故障部位出在邏輯板上，可能是主板過來的LVDS差分信號沒有全部送入到T-CON板的格式變換器.或是T-CON板上格式變換器本身工作不正常。用示波器測量主板送入T-CON板的波形是否正常來確定, 也可以采用簡單的方法來判斷,即關掉圖像對比度來判斷.如果關掉對比度,圖像缺色就說明故障點在主板的格式變換電路和LVDS連接線.反之,如果關掉對比度,圖像基本正常,說明就是T-CON板的格式變換器沒正常工作.

邏輯板主查屏供電及芯片供電，格式變換器與幀存儲器通訊不正常，有屏存儲器數據損壞導致屏驅動異常

從該機的圖像顯示上看,其明顯呈現出彩色反相癥狀,且在出現菜單顯示時表現出缺色而形成的補色出現.經了解該機是更換主板后出現的這個現象,因此懷疑是主板與屏軟硬件不配套造成的.因此將重點放在了對屏和主板的配套軟硬件檢查上.經核對,屏供電、LVDS開關設置和LVDS線均符合要求,說明問題不是硬件不符形成.在仔細核對原機主板與更換主板時發現,原主板與現領

用主板均為派生機使用的主板,這也就是說其存在軟件版本差異.因為在平板機主板的FLASH存儲器中的程序主要有:上電時序

,LVDS信號的時鐘頻率(LVDS Receiver Clock Frequency),行頻(Vertical Active Display),行和列象素數,數據總線寬度,接口

時序和刷新頻率等數據. 那么我們就可以從FLASH存放的程序上看到,顯然這個問題是

因為主板與屏的接口時序不一致造成.對此直接重新升級對應軟件數據后該故障排除(注:如果升級存在困難,也可以將原機主板的FLASH芯片與新?lián)Q主板對換也可)

該機控制功能正常,只是顯示異常,且有黑屏現象,因此可以將問題確定在LVDS線和邏輯板上.因為這種彩條和橫帶現象就說明是主板發送的LVDS信號與邏輯板驅動的邏輯時序不對應造成的. 對此首先更換LVDS線,換后故障依舊,由此也確定問題必然在邏輯板上.經查邏輯板電源處理電路各部分電壓完全正常,那么問題只能是出在信號接口和處理電路上.

開機觀察圖像呈現亮度不均勻,且有垂直和水平斷續亮線干擾.輸入其它測試信號也存在此現象,因此懷疑是LVDS信號傳輸不良所致.查看圖紙此CPU輸出的LVDS線號為5通道輸出,為快速判斷故障點,在取下LVDS連接線后檢測各路差分信號輸出端對地電阻,發現CON8插座第35腳插針,即RXEC-輸出端對地電阻為為1.2K,明顯偏小,而正常應為1.8K—1.9k.顯然問題就是CPU第200腳內部電路損壞引起,更換CPU后故障排除.分析其原因為,LVDS信號是一低擺幅的差分信號，其輸出的是一個驅動差分線的電流源.由于其接收端是一高阻抗,因此在其接收端需要加接一匹配電阻來形成差分電壓,這個差分電壓就是像素數據信號.由于LVDS發送器一段輸出的差分信號異常,所以在接收器端產生的差分信號也會產生異常.(實際上也就是一組像素數據信號丟失.)因此,也就是這個異常的像素信號在進入邏輯板的格式變換器處理后,形成了錯誤的屏驅動控制信號,從而導致圖像顯示時出現此類花屏現象的產生.

由故障現象可以初步判斷故障在主芯片與DDR之間,因為在開機時CPU要和DDR進行數據通信,DDR在讀寫數據時需要鎖定

數據地址,而行地址的選通是由RAS控制,列地址的選通是由CAS決定.如果主芯片在對DDR進行讀寫操作時列地址無法確定,就會造成數據讀寫錯誤,從而形成花屏故障。對此首先檢查DDR與主芯片之間的連通性.將DDR拆下,檢查每個引腳與主芯片之間的連通性.發現U12 DDR的22腳(CAS列地址選通脈沖)對地阻值異常,檢查發現電阻R486開路導致主芯片在讀取DDR數據時,列地址選通信號丟失無法準確讀取數據,造成數據錯亂形成花屏(滿屏豎條)故障,更換R486后故障排除.

從這個故障的產生現象上看,光柵在垂直方向上出現垂直豎條閃動,且光柵在二分之一處錯開,這就說明問題是由行列驅動信號和時序控制信號丟失造成.因為行驅動器是控制每行像素點上的TFT開/關態,即提供TFT的柵掃描電壓,可簡單地開或關某一行所有的TFT,在這一時刻,只允許訪問這一行的像素.而列驅動器則控制更新該列像素顏色的明暗程度.但是行列驅動器的正常工作與否又是要靠DE信號(即使能信號)來控制的,如果該控制信號丟失,就必然會造成行列驅動器工作異常.那么是什么問題造成了行列驅動信號和時序控制信號丟失了呢?

分析可能由三個方面引起:

1、行列驅動電路自身問題.

2、邏輯板與行列驅動電路的連接排插接觸不良造成驅動信號異常.

3、邏輯板格式變換電路未送出RSDS信號.

根據以上列出的三種情況分析后認為,只有邏輯板與屏連接的插排出現嚴重接觸不良時問題才會造成行列驅動信號和時序控制信號同時丟失,從而引起液晶屏TFT開關無序?qū)�通才會而形成該故障�?/P>

本著先易后難的檢修思路，先對邏輯板與液晶屏驅動電路的連接排插進行處理.處理后故障排除

白屏

白屏分為兩種情況，一是有信號輸入 ，整個屏幕是白的，看不清圖像，這是由于控制電路板故障引起的；二是能夠看到圖像，但圖像仿佛被一層霧罩住，這是由于Cell不良所致。控制電路板故障可以修復，而Cell故障無法修復，需要更換LCD屏。

白屏，首先你就要檢查三個電壓：
一、第一個電壓是10V(或12V)
它是由5V（或3.3V）的屏供電電壓經過一個簡單升壓后，產生的一個電壓。
二、第二個電壓是25V(或30V)
它是由DC---DC電路輸出的。
三、第三個電壓是負7伏
它也是由DC---DC電路輸出的

一般來說檢修屏電路，當檢測這3個電壓都正常的話，接著就要考慮主芯片是否虛焊、以及是否損壞等。還要檢查的一個重點就是屏線，看屏線有沒有裝到位、是否接觸良好？必要時清洗一下屏線。另外屏的DC變換電路，第一個要檢查的就是濾波電容，第二個就是DC--DC電路的IC壞的多。

偏色故障

可以進入工廠調整模式進行調整。如沒有此模式,維修思路:更換屏線和轉接板-----重寫驅動程序-----驅動板壞(不常見)-----屏背板的控制IC壞(不常見)--------拔掉屏線觀察背光顏色(背光扁色為燈管老化)-------換燈管.

字符虛或拖尾

檢查VGA信號線，重點看R.G.B三色線的地線是否連接正常-----更換屏線或轉接板-----重寫驅動程序-----換驅動板----LCD屏背板信號接口IC壞-----LCD屏背板對比度電位器調整------LCD屏導光板錯位----偏光片錯位

LCD屏亮度低

檢查高壓板ADJ亮度調節電路----------換燈管--------換高壓板--------調整或更換導光板

錯誤提示"超出頻率范圍"

檢查信號線--------重寫MCU驅動程序-------更換EPROM------重寫EPROM程序-----換驅動板

通電后不按開關按鍵即白屏出現背光,

按鍵后圖像可正常顯示高壓板接口的開關信號和ADJ信號反接造成,部分屬于驅動板MCU的開關信號輸出不正常,可以重寫MCU程序修復.-------換MCU

無圖像，背光亮

可能出在邏輯板，也可能數字板故障

首先檢測數字板信號輸出接口，測量顯示屏供電。沒有供電，檢修更換數字板有關電路。有供電，檢測LVDS信號輸出電壓（0.6-1.5V之間），不正常，說明數字板有故障，在此范圍內，故障出在邏輯板

彩點干擾

經開機觀察整機在有圖像畫面時可看到有彩色點組成的垂直豎道,有菜單顯示時可見有白色雨點狀斜紋,在無信號時整屏可隱約看到不均勻的較大的彩色顆粒點.從這個現象看像是像素丟失,因此先將重點放在對緩存的檢查上,因為緩存的主要作用是配合主信號處理芯片做運動補償及行場頻轉換和掃描格式轉換.即信號是由主信號處理芯片中的運動估計器計算即將到來的視頻場中對象的運動矢量,其方法是將該場與先前的幀進行比較.它通過緩存或多端口RAM從當前場和前一幀中讀取像素數據.在前一個場周期中估計并保存在臨時預估存儲器(TPM)中的當前和相鄰塊的預測矢量被用作新估計的基礎,運動估計器從這一信息中生成新的運動矢量,再將它保存在TPM中,從而實現臨時遞歸估計.上變換器將輸入的場頻變換為所選擇的輸出場頻,它起到了場和幀頻變換的作用.通過采用運動補償技術,場頻變換的質量有了顯著的提高,可以在正確的時間和空間位置內插新的場,使得運動對象的顯示更為平滑.但是,由于運動矢量對于每個像素或?qū)ο蟛⒉皇嵌加行?因此使用了非線性濾波來將可見的干擾信號降到最小.矢量分割器從TPM獲得運動矢量,經過處理后應用于緩存器(MPR).MPR將所需位置的實際像素和延遲像素作為一個像素陣列返回,通過一個非線性濾波器(級聯中值濾波器)的內插在這些像素中形成一個較低或較高(解隔行掃描)行

的像素,并輸出到縮放電路。根據以上分析,首先檢測緩存U700和U701,經查其供電及各腳對地阻值均正常,甚至對相關連接的電路過孔檢查也未見異常,由此懷疑是其內部電路不良導致的運算出錯,或是信號丟幀造成的該故障.至此,直接更換U700和U701后故障排除.

LVDS連接線

LVDS線不良,那么圖像會正常顯示,只是其中會在局部區域,夾雜有很多細小的“雪花” 狀彩點

LVDS線都有一定規律，邊上紅色的是電源，絞在一起的是LVDS信號線

液晶面板的代換

液晶面板損壞后，若不可修復，則只能進行更換。下面介紹液晶面板代換時的常用方法和技巧。

1.中心控制板供電電壓不同屏的代用：中心控制板供電電壓通常為5V或12V兩種，屏中心控制板供電電壓不同時可通過更改數字板電路進行解決。

2.LVDS插座型號及LVDS信號排列方式不同屏的代用：LVDS插座型號及LVDS信號排列方式不同時，可通過更改LVDS線解決，須使用對應顯示屏和對應機芯的LVDS線。

3.LVDS格式選擇：顯示屏代用后，如果圖像出現花屏（虛影），可能是LVDS格式不對，需通過數字板更改顯示屏的LVDS工作格式。

注：LVDS格式選擇腳，指的是顯示屏上LVDS插座上的腳，更改時需從線材顏色上判斷對應數字板上LVDS插座的第幾腳，然后在數字板上進行更改（改低電平、高電平或懸空）。

4.Bit選擇：目前，多數顯示屏為8 Bit屏，部分高清顯示屏是10 Bit屏，10 Bit屏分兩種：

一種是Bit數不能選擇，只能工作在10 Bit狀態，這種屏與8 Bit屏不能代用；

第二種是Bit數可以選擇，通過更改Bit控制腳的電壓，顯示屏可選擇工作在8 Bit或10 Bit狀態，這種屏與8 Bit屏有代用的可能性。

10 Bit屏代用8 Bit屏后，如果圖像出現亮屏或干擾，則可能是屏的Bit數選擇不對，需進行更改。

Bit選擇腳，指的是顯示屏上LVDS插座上的腳，更改時需從線材顏色上判斷對應數字板上LVDS插座的第幾腳，然后在數字板上進行更改（改低電平、高電平或懸空）。

5.背光插座不同屏的代用：單背光板屏代雙背光板屏時，多余的副背光板供電連接線不用即可；雙背光板屏代單背光板屏時，需自制副背光板供電連接線；

6.背光插座功能排列不同屏的代用：背光插座功能排列不同主要指的是背光開關控制腳和背光亮度調整腳，當出現排列不同時，按照實際進行更改即可。

7.屏以下參數不同時不能代用：一是顯示屏分辨率不同時不能代用；二是顯示屏寬度尺寸不同時（分窄屏和寬屏）不能代用。

圖像有干擾的檢修方法：

現在圖像有干擾的故障很多，故障部位很難分清在哪一部分。可以通過現在現有的條件可以吧故障部位進行壓縮，最終找到故障點。

在檢修之前，我們要先了解信號的流程，只有對信號的流程清楚了，才便于分析故障部位。由于現在電路發展的速度很快，就以11系列為例（市場占有量比較大）。

11系列圖像流程框圖

檢修時要利用字符、AV輸入端口來進行判斷。圖像上有干擾要先看字符上面是否也有干擾。

故障一：

圖像有干擾，字符上也有干擾。故障部位可以壓縮到邏輯板、屏信號連線、數字板信號輸出電路。因為字符是從最后一級CPU電路插入進去的，所以只有懷疑后級電路。

現在遇到屏連接線接觸不良的最多，出現不定時花屏的故障。如下圖：

數字板有問題造成的故障(字符上面也有干擾)：

故障二：

字符正常，圖像有塊狀、點狀干擾。字符正常，說明后級的電路是好的，可以利用視頻的輸入端口來進行壓縮故障部位。先從YPbPr輸入信號，沒有干擾。再從AV端口輸入，圖像出現干擾。就可以把故障范圍壓縮在圖像增強處理部分。由于圖像增強處理IC和幀存儲器之間傳送的是數據包信號，不是數據流信號。如果有一條傳送圖像信號的連線出現斷線或者連線阻值增大，就會對信號進行衰減，使信號不能通過，造成信號丟失，就會造成圖像錯層現象（數據包在傳送的時候，就像壘磚墻一樣，一塊一塊的來堆積，有一塊丟失了，只有用別的來頂替）。

例如：幀存儲器假焊造成的故障：

如果控制存儲器的控制信號斷了，沒有了控制信號，就會出現好多奇怪的故障，甚至沒有圖像。

例如：控制信號線斷，就出現下面的這樣一種現象。

維修注意事項：

在檢修斷線的故障時，是要非常細心的。特別在測量連線的阻值時一定要注意，有的連線和其他連線的阻值只錯有2Ω左右，不要小看這2Ω電阻，對信號的衰減是特別大的。因為它不是一個純電阻，而是電路中有接觸不良的地方產生的一個電阻，可以有電流電壓通過，對數字信號脈沖是有很大的阻礙，使數字信號不能通過。測量線阻時，不要用萬用表上的短路報警檔，因為這個檔在50Ω左右還會報警，有的甚至在100Ω左右一樣報警，給你一個假象，走很多彎路。最好用數字萬用表的小檔位測量是比較準確的。

故障三：

圖像全部是花點狀。

出現這樣的故障是數據流有問題，數據流編碼錯誤造成的。如下圖：

看圖片，可以看到字符是正常的，就把故障壓縮在顯示格式變換的上游電路。從圖像顯示的故障現象，判斷在視頻解碼器電路。因為，圖像增強處理電路產生的故障是塊狀的，不是細碎的。

此故障是由于視頻解碼器內部的數字編碼電路有問題，造成的故障。

此樣的故障已經遇到有好幾例。可能是用戶在開機狀態下拔插AV端子插頭，由于2個設備之間可能產生有電位差，在拔插的瞬間有打火發生，通過電路直接進入視頻解碼器，把內部電路損壞。

有一臺PDP4209J的機子，主、子畫面全部都是細碎的花屏。為什么會主、子畫面全部是這樣的現象，從電路可以分析，從AV輸入的視頻信號一分為二，直接送入主、子畫面的視頻解碼器。如果有打火，就會直接把2個視頻解碼器同時損壞，造成主、子畫面同時出現細碎花屏的故障。

故障四：

圖像上有扭曲狀或者網紋干擾。

在圖像上有扭曲或者網紋干擾時，不要再向數字電路部分考慮，數字電路是不會出現扭曲的，只有象馬賽克一樣的塊狀干擾。出現這樣的故障時，先用AV試機，圖像一切正常，只有懷疑中放、高放電路。

例如：TV無圖，AV正常。

此故障在檢修時，先用AV試機一切正常。檢修中放電路也是一切正常，更換了視頻解碼器，故障依舊。在檢測從中放輸出的視頻信號到視頻解碼器的電路時發現，有一個穿板的銅眼阻值無窮大，應該是0Ω。將銅眼穿線焊接，故障排除。為什么一個銅眼斷會出現如此大的干擾，分析電路，斷眼正好是緩沖放大三極管的基極，由于銅眼開路，使三極管的基極處于高阻抗輸入狀態，機內的干擾通過三極管的基極傳入、放大，最終出現此樣故障。
