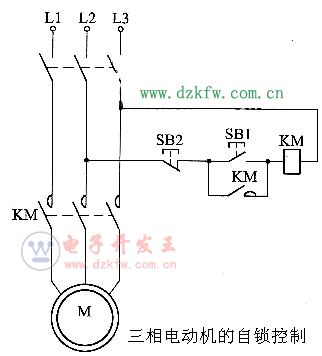

會員注冊圖5-9為具有自鎖環節的控制電路原理圖，它和點動電路比較，在起動按鈕SB1的兩端并聯了接觸器KM的常開輔助觸頭，當按下SB1后，接觸器KM的線圈通電，KM的主、輔觸頭都閉合，電動機轉動。當松開SB1時，KM的線圈并不斷電，而是通過KM的輔助觸頭通電，這個常開輔助觸頭對接觸器KM來說，具有自鎖作用，又稱為自鎖觸頭。
圖5-9有自鎖的控制電路
為了方便停車，線路裝有停止按鈕SB2。按下SB2，KM的線圈通電，它的主觸頭斷開，電動機即停車。當松開SB2，因SB2是個常閉按鈕，復又閉合，但這時因為SBI和KM的常開輔助觸頭部開著，KM的線圈不能再通電了。可見自鎖環節的作用有兩個：一是當按下起動按鈕，發出起動指令后，電動機即起動，松開SB1也不會使電動機停車；二是起到失壓保護作用，即當電源斷電后又恢復供電時，電動機停轉后不能自動起動，必須重新按一下起動按鈕才能重新起動。
