會員注冊穩壓電源的輸出電壓可用下式計算，Vo＝1.25（1＋R2/R1）。僅僅從公式本身看，R1、R2的電阻值可以隨意設定。然而作為穩壓電源的輸出電壓計算公式，R1和R2的阻值是不能隨意設定的。
首先317穩壓塊的輸出電壓變化范圍是Vo＝1.25V—37V（高輸出電壓的317穩壓塊如LM317HVA、LM317HVK等，其輸出電壓變化范圍是Vo＝1.25V—45V），所以R2/R1的比值范圍只能是0—28.6。
其次是317穩壓塊都有一個最小穩定工作電流，有的資料稱為最小輸出電流，也有的資料稱為最小泄放電流。最小穩定工作電流的值一般為1.5mA。由于317穩壓塊的生產廠家不同、型號不同，其最小穩定工作電流也不相同，但一般不大于5mA。當317穩壓塊的輸出電流小于其最小穩定工作電流時，317穩壓塊就不能正常工作。當317穩壓塊的輸出電流大于其最小穩定工作電流時，317穩壓塊就可以輸出穩定的直流電壓。如果用317穩壓塊制作穩壓電源時（如圖所示），沒有注意317穩壓塊的最小穩定工作電流，那么你制作的穩壓電源可能會出現下述不正常現象：穩壓電源輸出的有載電壓和空載電壓差別較大。
在應用中，為了電路的穩定工作，在一般情況下，還需要接二極管作為保護電路，防止電路中的電容放電時的高壓把317燒壞。

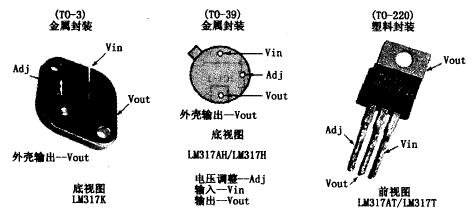

幾種封裝的引腳識別圖:
要解決317穩壓塊最小穩定工作電流的問題，可以通過設定R1和R2阻值的大小，而使317穩壓塊空載時輸出的電流大于或等于其最小穩定工作電流，從而保證317穩壓塊在空載時能夠穩定地工作。此時，只要保證Vo/（R1＋R2）≥1.5mA，就可以保證317穩壓塊在空載時能夠穩定地工作。上式中的1.5mA為317穩壓塊的最小穩定工作電流。當然，只要能保證317穩壓塊在空載時能夠穩定地工作，Vo/（R1＋R2）的值也可以設定為大于1.5mA的任意值。
經計算可知R1的最大取值為R1≈0.83KΩ。又因為R2/R1的最大值為28.6。所以R2的最大取值為R2≈23.74KΩ。在使用317穩壓塊的輸出電壓計算公式計算其輸出電壓時，必須保證R1≤0.83KΩ，R2≤23.74KΩ兩個不等式同時成立，才能保證317穩壓塊在空載時能夠穩定地工作。
當然在317穩壓塊的輸出端并聯泄流電阻R（如圖所示），也可以為317穩壓塊提供最小穩定工作電流。但是，由于并聯的泄流電阻不能隨輸出電壓的變化而變化，如果要保證317穩壓塊在輸出電壓為1.25V時，其輸出電流大于其最小穩定工作電流，則在317穩壓塊的輸出電壓為37V時，流過泄流電阻的電流就太大了，這樣不僅浪費了電能，而且增加了317穩壓塊的負擔，不是一種妥當的辦法。

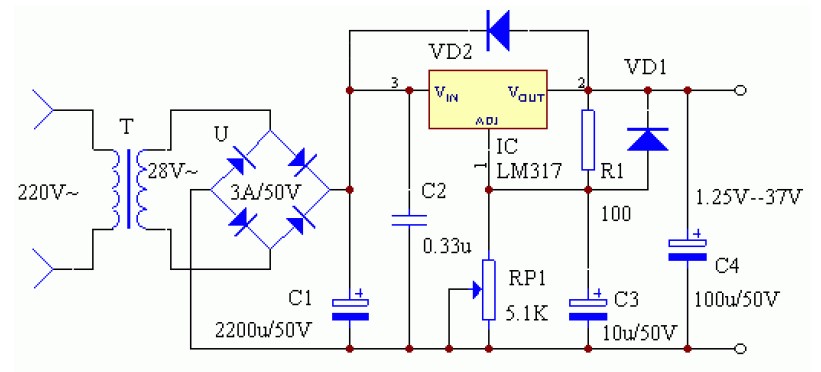

實際應用電路圖如下，
行情分析： LM317該型號市場中非常常見，價格相對比較穩定，特別是國外品牌如ST，價格一直維持在1元。而國產品牌的價格，相對比較便宜，隨著市場銷量的不同，價格還具有一定的彈性。今年以來，市場銷量穩中上升，國產品牌該型號的價格有明顯上升的動力，平均價格由上半年的0.55左右，上升到0.6元。價格有追趕國外品牌的企圖。市場報價在1元左右。
