LM317中文資料

作者：佚名文章來源：本站原創點擊數：更新時間：2011-4-9

LM117/LM317是美國國家半導體公司的三端可調正穩壓器集成電路。我國和世界各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的一類串聯集成穩壓器。

LM117/LM317 的輸出電壓范圍是1.2V 至37V，負載電流最大為1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。

LM117/LM317 內置有過載保護、安全區保護等多種保護電路。通常LM117/LM317 不需要外接電容，除非輸入濾波電容到 LM117/LM317 輸入端的連線超過6 英寸（約 15 厘米）。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。

LM117/LM317 能夠有許多特殊的用法。比如把調整端懸浮到一個較高的電壓上，可以用來調節高達數百伏的電壓，只要輸入輸出壓差不超過 LM117/LM317 的極限就行。當然還要避免輸出端短路。還可以把調整端接到一個可編程電壓上，實現可編程的電源輸出。

LM117負電壓輸出

LM317正電壓輸出

LM317特性簡介

可調整輸出電壓低到1.2V。

保證1.5A 輸出電流。

典型線性調整率0.01%。

典型負載調整率0.1%。

80dB紋波抑制比。

輸出短路保護。

過流、過熱保護。

調整管安全工作區保護。

標準三端晶體管封裝。

電壓范圍LM117/LM317 1.25V 至 37V 連續可調

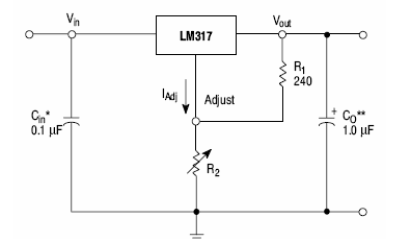

圖1 LM317典型應用電路

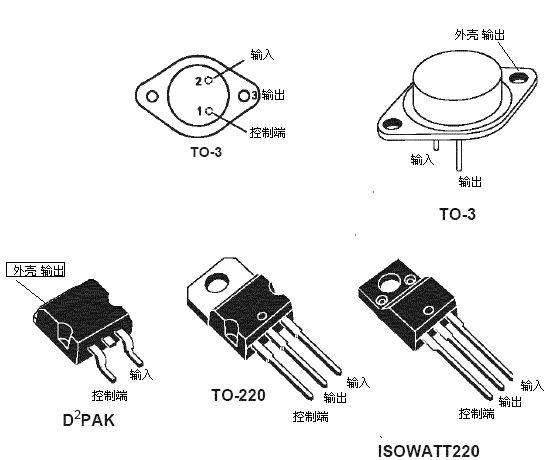

圖2 LM317外形引腳圖片

典型的	TO-3封裝	TO-220封裝	ISOWATT220封裝	D2PAK封裝
LM117	LM117K
LM217	LM217K	LM217T		LM217D2T
LM317	LM317K	LM317T	LM317P	LM317D2T

LM317電氣參數：

符號	參數	測試條件		LM117/LM217			LM317			單位
-	-	-	-	最小	典型	最大	最小	典型	最大	-
△Vo	線路調整	Vi-Vo=3 to40V	Tj=25℃	-	0.01	0.02	-	0.01	0.04	%/V
				-	0.02	0.05	-	0.02	0.07	%/V
△Vo	負調節	Vo ≤ 5V Io =10mA to IMAX	Tj=25℃	-	5	15	-	5	25	mV
		Vo ≤ 5V Io =10mA to IMAX	Tj=25℃	-	20	20	-	20	70	mV
		Vo ≥ 5V Io=10mA to IMAX	Tj=25℃	-	0.1	0.3	-	0.1	0.5	%
		Vo ≥ 5V Io=10mA to IMAX	-	-	0.3	1	-	0.3	1.5	%
IADJ	調整引腳電流			-	50	100	-	50	100	mA
△IADJ	調整引腳電流	Vi-Vo=2.5 to 40V Io=10mA to IMAX	- -	-	0.2	5	-	0.2	5	mA
VREF	參考電壓（在引腳3和引腳1 ）	Vi-Vo =2.5 to 40V Io =10mA to IMAX PD≤ PMAX	-	1.2	1.25	1.3	1.2	1.25	1.3	V
△Vo / Vo	輸出電壓溫度穩定性	-	-	-	1	-	-	1	-	%
Io(min)	最小負載電流	Vi-Vo=40V	-		3.5	5		3.5	10	mA
Io(max)	最大負載電流	Vi-Vo ≤ 15v PD<PMAX	-	1.5	2.2	-	1.5	2.2	-	A
Io(max)	最大負載電流	Vi-Vo =40v PD<PMAX Tj =25℃	-		0.4	-	-	0.4	-	A
eN	輸出噪聲電壓	B=10Hz to 10KHz Tj=25℃	-		0.003	-	-	0.003	-	%
SVR	電源電壓抑制	Tj=25℃ f=120Hz	CADJ =0	66	65	-		80	-	dB
SVR	電源電壓抑制	Tj=25℃ f=120Hz	CADJ=10uF		80	-	66	80	-	dB

LM317如何應用計算

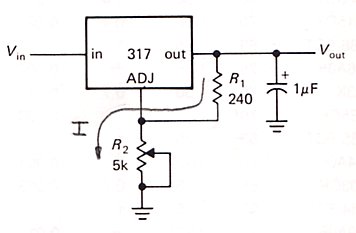

圖3

決定LM317輸出電壓的是電阻R1,R2的比值,假設R2是一個固定電阻.因為輸出端的電位高,電流經R1, R2流入接地點. LM317的控制端消耗非常少的電流,可忽略不計.所以, 控制端的電位是I x R2,又因為LM317 控制端, 輸出端接腳間的電位差為1.25 V,所以Out(輸出）的電壓是:

接下來,計算I: out與adj接腳間的電位差為1.25 V,電阻R1.電流I是: 1.25/R1。

結論:這個計算說明了一件事:適當調整R1, R2,可以達成高壓穩壓的目的.但請您注意: LM317的in, out接腳間的電位差不能超過35 V.所以在高壓應用時,通常都會在in與out之間加入Zener保護LM317. LM317的data sheet中有很多實例可以參考。

另一個要注意的是: LM317的最大供應電流是1.5 A。如果需要更高的電流，則應尋求不同的封裝形式，或者使用其他編號，如LM317對應的LT1085CT或LM337對應的LT1033CT，就能夠提供3A的電流，但仍為TO-220封裝。

LM317使用時,如果R2并聯一個電容,可以大幅提高抵抗諧波的能力.并聯一個電容的同時,您應該多加一個二極管,使得電容放電時,保護LM317不受損壞。

在線LM317輸出電壓計算器根據電阻求輸出電壓
