會員注冊共模就是共同對地的干擾：

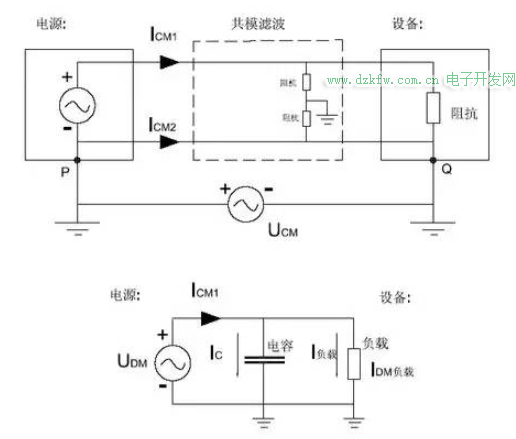

如圖，我們可以看到共模的原理圖。UPQ就是共模電壓，ICM1ICM2就是共模電流。
ICM1ICM2大小不一定相同，方向相同。
共模干擾產生的原因很多。主要原因有以下幾點：
1.電網串入共模干擾電壓
2.輻射干擾（如雷電，設備電弧，附近電臺，大功率輻射源）在信號線上感應出共模干擾。
（原理是交變的磁場產生交變的電流，由于地線-零線回路面積與地線-火線回路面積不相同，兩個回路阻抗不同等原因造成電流大小不同）
3.接地電壓不一樣。也就是說地電位差異引入共模干擾。
4.也包括設備內部電線對電源線的影響。
如何影響設備。

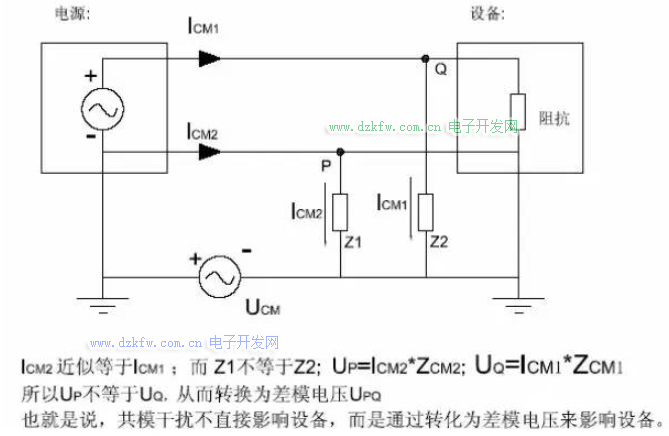

共模電壓有時較大，特別是采用隔離性能差的配電供電室，變送器輸出信號的共模電壓普遍較高，有的可高達130V以上。共模電壓通過不對稱電路可轉換成差模電壓，直接影響測控信號，造成元器件損壞，這種共模干擾可為直流、亦可為交流。
如圖

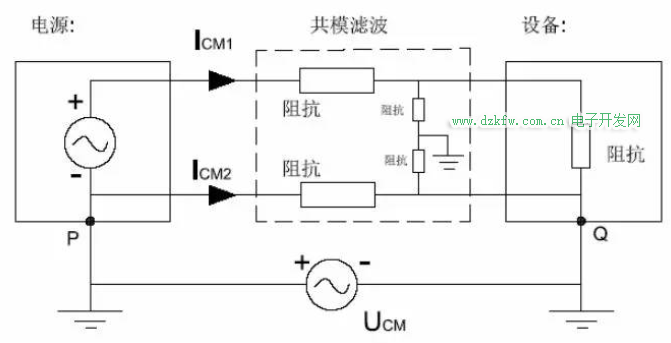

如何濾除共模干擾（共模線圈共模電容）
共模線圈
共模線圈和差模線圈原理比較類似，都是利用線圈高頻時的高阻抗來衰減干擾信號。共模線圈和差模線圈繞線方法剛好相反（如圖）。
因為差模線圈在濾除干擾的同時，還會一定程度的增加阻抗，而共模線圈對方向相反的電流基本不起作用，所以我們在能夠滿足特性的前提下，一般很少使用差模線圈。
文獻一：這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響（和少量因漏感造成的阻尼）；當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。
文獻二：我們了解電流定律，也知道電流產生磁通后，而且知道相同大小，相同圈數，不同方向的電流產生的磁通是會互相抵消，導致整個共模線圈對不同方向的電流不起作用，而僅僅讓其通過；但對相同方向的電流所產生的磁通，因為磁通方向相同，磁通沒有抵消，故些共模線圈起著阻抗器的作用，壓制了同方向的雜訊電流，達成抗電磁干擾的目的。
共模電容工作原理
共模電容的工作原理和差模電容的工作原理是一致的，
都是利用電容的高頻低阻抗，使高頻干擾信號短路，而低頻時電路不受任何影響。
只是差模電容是兩極之間短路。
而共模電容是線對地短路。3300pF1.6mm引腳共模電容諧振頻率點為19.3MHz
