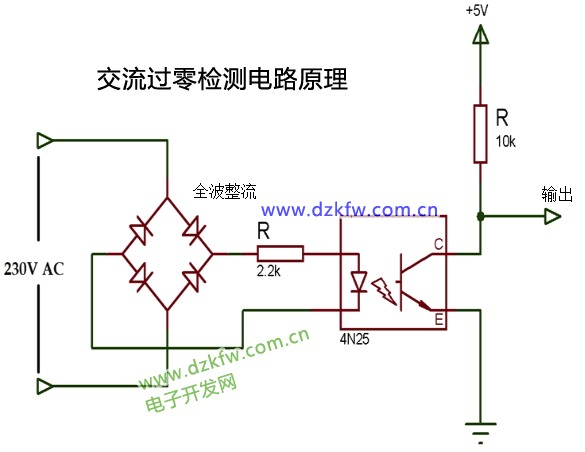

會員注冊交流過零檢測電路作用是什么呢？我舉個例子給大家，讓大家更方便理解，大家知道我們在使用家用電器設備的時候，每次插上電源插頭你會發現，插頭或插座會出現跳火的現象，但有時又不會，很奇怪，這樣很容易導致插頭或插板燒焦損壞，其實這也不難理解，因為我們使用的是正玄波交流電壓，交流電壓正玄波是有正半周和負半周，期峰值電壓還是很高的，所以導致電流也很大，所以會跳火，當然如果處于零軸，就沒有電流所以也就不會跳火了，電器廠家為了解決這樣的問題，設計了過零檢測電路，檢測交流在插電瞬間正玄波零點的時候工作，正玄波峰值電壓的適合斷開，從而避免跳火問題。以下面電路原理為例子。

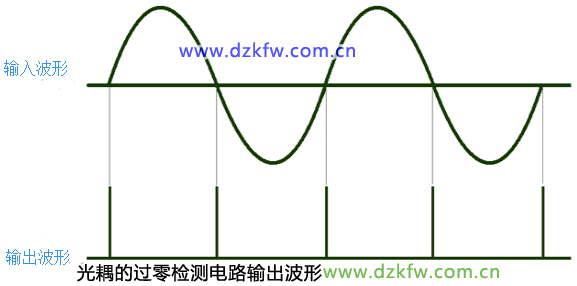

以下是使用光耦的過零檢測電路輸出波形：
交流過零檢測的工作原理主要是通過檢測交流電的正半周與負半周的交界處，即交流為零伏的地方來判斷信號周期的一種方法。具體來說，過零檢測電路實際就是一個電壓比較器，它的輸入信號即為需要進行過零檢測的交流信號。通過對輸入信號進行整流和濾波，然后將其與一個基準電平進行比較，當輸入信號通過零點時，輸出信號會發生跳變，這個跳變就是所謂的過零點。
此外，根據采用的比較器和基準電平的不同，過零檢測電路可以分為正弦波過零檢測和方波過零檢測兩種類型。正弦波過零檢測電路的輸出信號是一個正弦波，其工作原理是通過比較器將輸入的正弦波信號與參考電平進行比較，當正弦波信號超過參考電平時，比較器翻轉輸出低電平，當正弦波信號低于參考電平時，比較器翻轉輸出高電平。而方波過零檢測電路的輸出信號是一個方波，其工作原理是通過運放器將輸入的正弦波信號轉換為方波信號輸出。
無論采用哪種類型的過零檢測電路，其作用都是為了檢測交流電的周期時間長短、控制功率輸出的大小、消除繼電器觸電的火花問題、校準同步功能等。在實際應用中，需要根據具體需求選擇適合的過零檢測電路類型，以達到最佳的應用效果。
