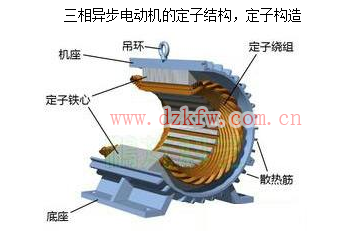

會員注冊三相異步電動機的定子由機座、鐵芯和繞組三部分組成．
1．機座
機座的作用主要是固定和支撐定子鐵芯。中小型異步電動機一般都采用鑄鐵機座，并根據不同的冷卻方式而采用不同的機座型號。在機座內圓中固定著鐵芯。機座兩端的端蓋是支撐轉子用的。軸承蓋用于保護軸承。
對于封閉式電動機，運行時產生的熱量通過鐵芯傳給機座，再從機座表面的散熱片散發(fā)到空氣中去。為了加強散熱的能力，在機座的外表面有很多均勻分布的散熱片，以增大散熱面積。風扇起軸向通風散熱作用。風扇罩起安全防護作用。
2．定子鐵芯
定子鐵芯是異步電動機主磁通磁路的一部分。為了使異步電動機能產生較大的電磁轉矩，定子鐵芯由導磁性能好、厚度在0. 35mm—0. 5mm且沖有一定槽形的硅鋼片疊壓而成。
硅鋼片表面涂有絕緣漆或氧化膜，片與片間相互絕緣，這樣可以減少由于渦流造成的能量損失。鐵芯內圓沖有均勻分布的槽，在槽中安放繞組。
定子鐵芯上的槽形通常有三種：半閉口槽、半開口榴以及開口榴。從提高電動機的效率和功率方面考慮，半閉口槽最好，但繞組的絕緣和嵌線工藝比較復雜，所以，這種情形適用于小容位和中型低壓異步電動機。
半開口榴的槽口等于或略大于槽寬的一半，它可以嵌放成型線圈，這種枇形適用于大型低壓異步電動機。開口榴適用于高壓異步電動機，以保證絕緣的可稚性和下線方便．
3．定子繞組
定子繞組是異步電動機定子部分的電路，它由線圈按一定規(guī)律連接而成。三相異步電動機有三個獨立的繞組，每個繞組包括若干線圈，每個線圈又由若干匝數構成。中小型電動機繞組的導線一般用高強度聚脂漆包圓銅線繞成．這種繞組叫散下繞組。
在槽內線圈和鐵芯間墊有青殼紙和聚脂薄膜作為槽絕緣。槽內有上、下兩層，線圈之間還墊有層間絕緣材料，鐵芯槽口上裝有槽楔，槽楔是用竹、膠布板或環(huán)氧酚醛玻璃布板制成的。
