會員注冊（一）放置槽絕緣
將已裁剪好的槽絕緣紙縱向摺成"U"形插入槽中，絕緣紙光面向里，便于向槽內嵌線。
（二）線圈的整理
1．縮寬
用兩手的拇指和食指分別拉壓線圈直線轉角部位，將線圈寬度壓縮到能進入定子內膛而不碰觸鐵心。也可將線圈橫立并垂直于臺面，用雙手扶著線圈向下壓縮。
2．扭轉
解開欲嵌放線圈有效邊的扎線，左手拇指和食指捏住直線邊靠轉角處，同樣用右手指捏住上層邊相應部位，將兩邊同向扭轉，使線圈邊導線扭向一面。
3．捏扁
將右手移到下層邊與左手配合，盡量將下層直線邊靠轉角處捏扁，然后左手不動，右手指邊捏邊向下搓，使下層邊梳理成扁平的刀狀，
見圖1-5-1 所示。如扁平度不夠
可多搓捏幾次。 圖1-5-1線圈的捏扁梳理示意
（三）沉邊 (或下層邊)的嵌入
右手將搓捏扁后的線圈有效邊后端傾斜靠向鐵心端面槽口，左手從定子另一端伸入接住線圈，如圖1-5-2所示。雙手把有效邊靠左段盡量壓入槽口內，然后左手慢慢向左拉動，右手既要防止槽口導線滑出，又要梳理后邊的導線，邊推邊壓，雙手來回扯動，使導線有
圖1-5-2下層邊的嵌線方法
效邊全部嵌入槽內。如果尚有未嵌入的導線有效邊部分，可用劃線片將該部分逐根劃入槽內。導線嵌入后，用劃線片將槽內導線從槽的一端連續劃到另一端，一定要劃出頭。這種梳理方式的目的，是為了槽內導線整齊平行，不交叉。然后再把層間絕緣(對雙層繞組)摺成"∩"形，插入槽口包住槽內導線。對線圈未嵌入的另一有效邊則采取吊邊。
（四）浮邊(或上層邊)的嵌入
嵌過若干槽的沉邊（或下層邊）后，由嵌線規律得知，就要嵌入浮邊，當嵌入第一個浮邊后，以后再嵌入的線圈就能進行整嵌，而不用吊邊。在浮邊嵌入前要把此邊略提起，雙手拉直、捏扁理順，并放置槽口。再用左手在槽左端將導線定于槽口，右手用劃線片反復順槽口邊自左向右劃動，逐一將導線劈入槽內。在槽內導線將滿時，可能影響嵌線的繼續進行，此時，只要用雙拇指在兩側按壓已入槽的線圈端部，接著劃線片通劃幾下理順槽內導線，把余下的導線又可劃入槽內。也可將壓線條從一側捅入并出到另一側，再用雙拇指在兩側按壓壓線條兩端，按壓后抽出壓線條，接著余下的導線又可順利地劃入槽內。
上層邊的嵌入與浮邊雷同，只是在嵌線前先用壓線塊在層間絕緣上撬壓一遍，將松散的導線壓實，并檢查絕緣紙的位置，然后再開始嵌入上層邊。
（五）封槽口
導線嵌入槽后，先用壓線塊或壓線條將槽內的導線壓實，方可進行封口操作。其操作過程為：
1．壓線
用壓線塊從槽口一側邊進邊撬壓到另一側，使整個槽內的導線被擠壓，形成密實排列；也可用壓線條從槽口一端捅穿到另一端，讓壓線條嵌壓在整個槽口上，再用雙掌按壓壓線條的兩頭，從而壓實槽內導線。保證導線不彈出槽口。
注意：壓線塊或壓線條只能壓線，不能壓折絕緣紙。見圖1-5-3（a）所示。
2．裁紙
保留嵌壓在整個槽口內的壓線條不動，用裁紙刀把凸出槽口的絕緣紙平槽口從一端推裁到另一端，即裁去凸出部分。然后再退出壓線條。
3．包折絕緣紙
退出壓線條后，用劃線片把槽口左邊的絕緣紙折入槽內右邊，壓線條同時跟進，劃線片在前折，壓線條在后壓，壓到另一端為止；對槽口右邊的絕緣紙也用此法操作。見圖1-5-3（b）所示。
4．封口
在退出壓線條的同時，槽楔有倒角的一端從其退出側順勢推入，完成封口操作。見圖1-5-3（c）所示。

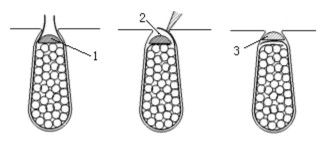

1-壓線條 2-劃線片在前壓折絕 3-壓線條退出時，
邊插邊壓 緣紙，壓線條隨后壓進 槽楔順勢插進
圖1-5-3封口操作
