本文首先介紹了無線電測向的一般知識，說明了無線電測向機的分類方法和應用；著重從測向原理的角度說明了不同測向體制的特點和主要技術指標；最后從實際出發，提出選用建議。供讀者參考。

無線電測向的一般知識

隨著無線電頻譜資源的廣泛應用和無線電通信的日益普及，為了有序和可靠地利用有限的頻譜資源，以及確保無線電通信的暢通，無線電監測和無線電測向已經必不可少，其地位和作用還會與時俱進。

什么是無線電測向呢?無線電測向是依據電磁波傳播特性，使用儀器設備測定無線電波來波方向的過程。測定無線電來波方向的專用儀器設備，稱為無線電測向機。在測定過程中，根據天線系統從到達來波信號中獲得信息以及對信息處理的方法，可以將測向系統分為兩大類：標量測向系統和矢量測向系統。標量測向系統僅能獲得和使用到達來波信號有關的標量信息數據；矢量測向系統可以獲得和使用到達來波信號的矢量信息數據。標量測向系統僅能單獨獲得和使用電磁波的幅度或者相位信息，而矢量測向系統可以同時獲得和使用電磁波的幅度和相位信息.

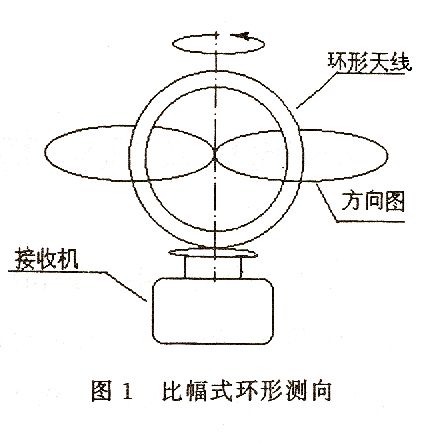

標量測向系統歷史悠久，應用最為廣泛。最簡單的幅度比較式標量測向系統，是如圖(1)所示的旋轉環型測向機，該系統對垂直極化波的方向圖成8字形。大多數幅度比較式的標量測向系統，其測向天線和方向圖，都是采用了某種對稱的形式，例如：阿德考克(Adcock)測向機和沃特森-瓦特(Watson-Watt)測向機，以及各種使用旋轉角度計的圓形天線陣測向機；屬于相位比較的標量測向系統，有如：干涉儀(Inteferometry)測向機和多普勒(Dopple)測向機等。在短波標量測向系統可以設計成只測量方位角，也可設計成測量方位角，同時測量來波的仰角。

矢量測向系統，具有從來波信號中獲得和使用矢量信息數據的能力。例如：空間譜估計測向機。矢量系統的數據采集，前端需要使用多端口天線陣列和至少同時利用兩部以上幅度、相位相同的接收機，后端根據相應的數學模型和算法，由計算機進行解算。矢量系統依據天線單元和接收機數量以及后續的處理能力，可以分辨兩元以至多元波場和來波方向。矢量測向系統的提出還是近十幾年的事，它的實現有賴于數字技術、微電子技術和數字處理技術的進步。目前尚未普及。

在上述的說明中，我們使用的是測定“來波方向”，而沒有使用測定“輻射源方向”，這兩者之間是有區別的。我們?cè)谶@里側重的是：測向機所在地實在的電磁環境，但是，無線電測向，通常的最終目的，還是要確定“輻射源的方向”和“輻射源的具體位置”。

無線電測向從上個世紀初誕生至今，已經形成了系統的理論，這就是無線電測向?qū)W。無線電測向?qū)W，是研究電磁波特性及傳播規律、無線電測向原理及實現方法、測向誤差規律及減小和克服誤差的方法。總之，無線電測向?qū)W，是研究無線電測向理論、技術與應用的科學。無線電測向?qū)W是與無線電工程學、無線電電子學、地球物理學、無線電通信技術、計算機技術、數字技術緊密相關的一門科學。

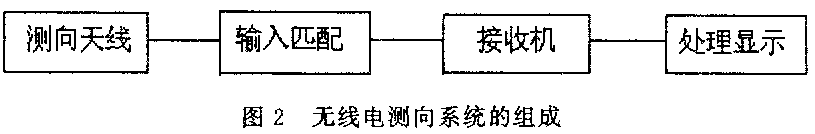

無線電測向系統的組成，如圖(2)所示。通常包括測向天線、輸入匹配單元、接收機和方位信息處理顯示四個部分。測向天線是電磁場能量的探測器、傳感器，又是能量轉換器，它把空中傳播的電磁波能量感應接收下來，連同幅度、相位、到達時間等信息轉換為交流電信號，饋送給接收機；輸入匹配單元實現天線至接收機的匹配傳輸和必要的變換；接收機的作用是選頻、下變頻、無失真放大和信號解調；檢測、比較、計算、處理、顯示(指示)方位信息，是第四部分的任務。

無線電測向以測向機所在地，以及過地理北極的子午線為參考零度方向。兩點之間方位度數按下述方法確定：假設地球表面A、B兩點，A點為測向機所在地，基準方向與方位角如圖(3)所示。量判B點相對于A點的方位角，是從過A點的子午線(零度)順時針旋轉到A至B的大圓路連線的度數。B點相對于A點的方位角度數具有唯一性

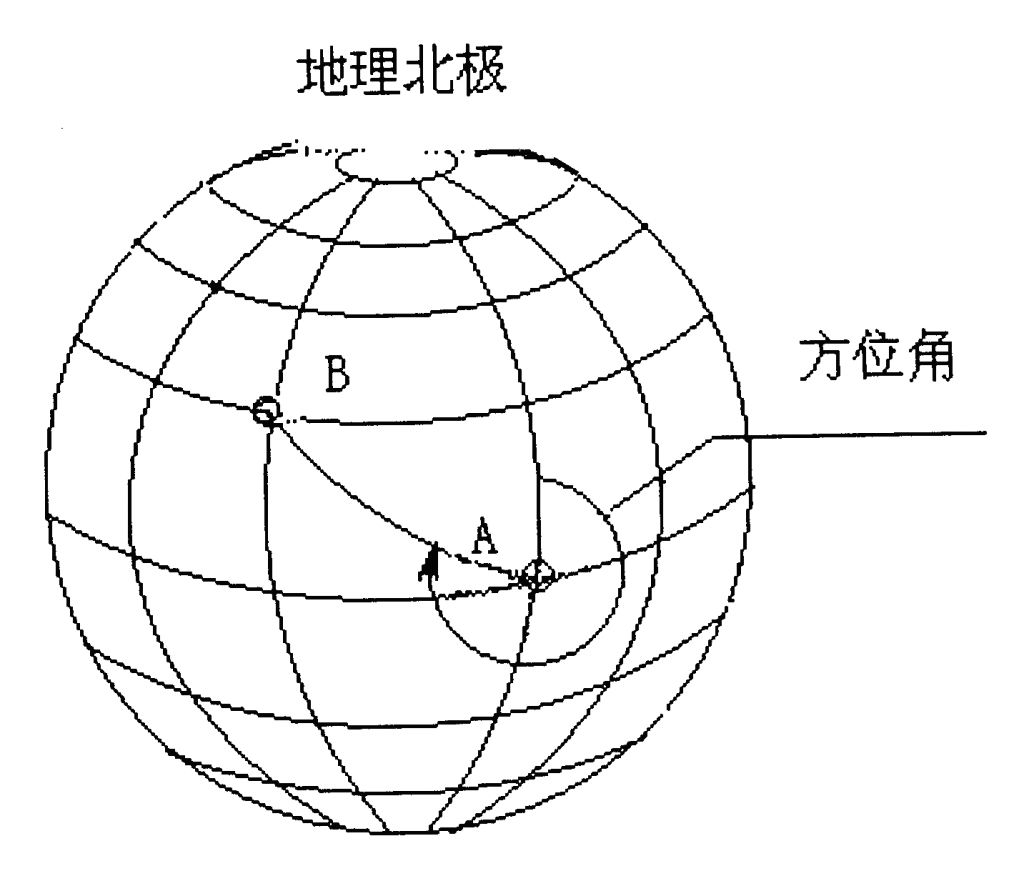

圖3 基準方向與方位角

測向機在測向過程中顯示(指示)的測向讀數稱為示向度。由于電波傳播以及測向儀器的誤差等原因，測向時，示向度通常不是一個十分精確的單值。示向度與方位角之差，稱為測向誤差。如果在測向中，示向度與方位角重合，則測向誤差為零。實際上，在測向過程中導致產生誤差的原因是多方面的，但是基本上可以歸納為主觀誤差和客觀誤差兩大方面。影響和產生客觀誤差的因素很多，以后我們還將另文專述。

在測向中，為了獲得比較準確的示向度，通常有四個必須具備的條件：優良的測向臺址環境、匹配的測向體制、高精度的測向機、經驗豐富的操作人員。優良的測向臺址環境為電波的正常傳播提供條件；正確選擇測向體制，以滿足使用中的不同要求；精良的測向機是設備基礎；在測向的過程中，常常需要處理預想不到的情況，人的知識經驗十分寶貴，經驗豐富的操作人員，有著非常重要的作用。這是四個必須同時具備的條件。

測向設備、通信系統和附屬設備，可以組成測向站(臺)。測向站是專門執行測向任務的機構，它有固定站和移動站之分。

無線電測向測定電波來波方向，通常是為了確定輻射源的位置，這時往往需要以幾個位置不同的測向站(臺)組網測向，用各測向站的示向度(線)進行交匯。如圖(4)所示。條件允許時，也可以用移動測向站，在不同位置依次分時交測。

圖4 各測向站的示向交匯

短波的單臺定位，是在測向的同時測定來波的仰角，以仰角、電離層高度計算距離，用示向度和距離粗判臺位。單臺定位如圖(5)所示。

圖5短波單臺(站)定位

實際操作上要確定未知輻射源的具體位置，往往需要完成由遠而近分步交測，以逐步實現接近和確定輻射源的具體位置。

無線電測向的應用

無線電測向系統的應用在三個方面：一、測定未知輻射源方向和位置的測向系統。測向站(臺)可以是固定的，也可能是移動的。例如：在無線電頻譜管理中，對未知干擾源的測向與定位。二、測定已知輻射源方向，用以確定自身位置的測向系統。這時測向機通常安裝在運動載體上。例如：在船舶航海與飛機飛行中的導航設備。三、引導帶有輻射源的運動載體到達預定目標的測向系統。測向站(臺)可以是固定的，也可以是移動的。

無線電測向的應用領域包括民用和軍用兩大方面。無線電頻譜管理、自然生態科研、航空管理、尋地與導航、內防安全和體育運動等，屬于前者；通信與非通信信號偵察、戰略戰術電子對抗與反對抗等，在電子戰中的應用，屬于后者。

無線電測向機的分類方法

經過了近百年的研究、實踐與發展，無線電測向機已經擁有了一個龐大的家族。基于著眼點的不同，測向機有著下列各種不同的分類方法(分類中的交叉不可避免)：1.依照工作頻段分類有：超長波、長波、中波、短波、超短波和微波測向機；2.依照工作方式分類有：固定測向機、移動測向機。移動測向機又因?yàn)檫\(yùn)載工具的不同，可以進一步分為車載、船載、機載(飛機)測向機以及手持和佩帶式測向機；3.依照測向機的作用距離分類(主要指短波)有：近距離測向機、中距離測向機、遠(程)距離測向機；4.依照測向天線間隔(基礎、孔徑)尺寸的大小分類有：大基礎測向機、中基礎測向機、小基礎測向機；5.依照測向天線是否具有放大器分類有：有源天線測向機、無源天線測向機；6.依照測向機所使用的測向天線種類分類有：環(框)形天線測向機、交叉環(框)形天線測向機、間隔雙環(框)形天線測向機、單極子(加載)天線測向機、對稱陣子(垂直、水平)天線測向機、對數天線測向機、行波環天線測向機、磁性天線測向機、微波透鏡天線測向機等；7.依照測向機示向度讀出方式分類有：聽覺測向機、視覺測向機、數字測向機；8.依照測向機使用接收機的信道分類有：?jiǎn)�、雙信道測向機、多信道測向機。像上面的分類方法，可能還有一些，這里不再贅述。 測向原理及測向體制概述。

在測向機家庭中，依據不同的測向原理，可以把現有的測向機歸納為不同的測向體制、體系和樣式。以下將分別介紹它們的工作原理和特點。

一、幅度比較式測向體制

幅度比較式測向體制的工作原理是：依據電波在行進中，利用測向天線陣或測向天線的方向特性，對不同方向來波接收信號幅度的不同，測定來波方向。

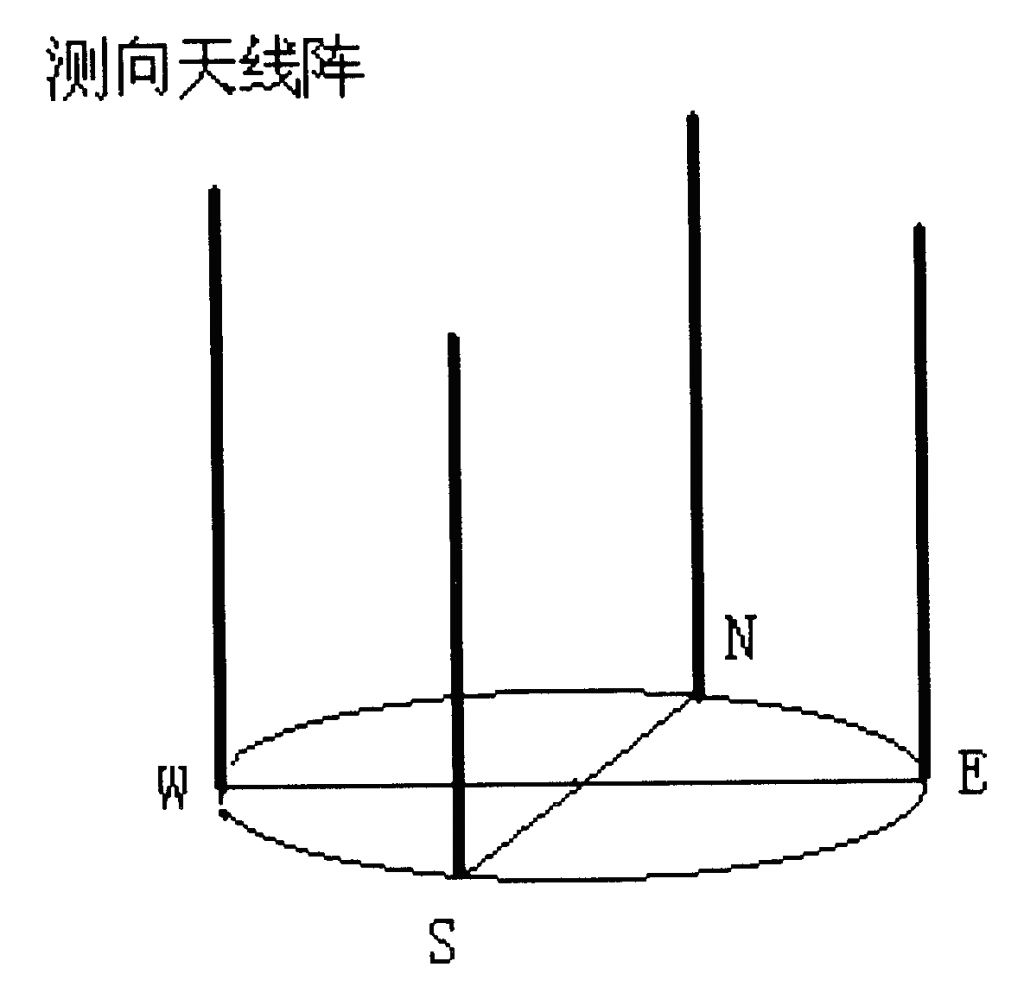

例如：間隔設置的四單元U形天線陣、小基礎測向(阿德考克)機，如圖(6)所示。其表達公式如公式(1)所示。Uns=kU13SinθCosεUew=kU24CosθCosεUnsθ=arctg—— (1)Uew

上面的公式中：Uns、Uew分別為北-南、東-西天線感應電壓，θ為來波方位角，ε為來波仰角，k為相位常數，2bπk= ———λ其中：b為天線間距，λ為工作波長。

對于360度(θ)不同方向的來波，北-南天線感應接收信號的幅度遵循正弦Sinθ規律，東西天線感應接收信號的幅度遵循余弦Cosθ規律，有了兩組信號幅度，測向時設法對二者求解或顯示它們的反正切值，即可得到來波方向。這只是幅度比較式測向體制中的一個典型的測向機例子。

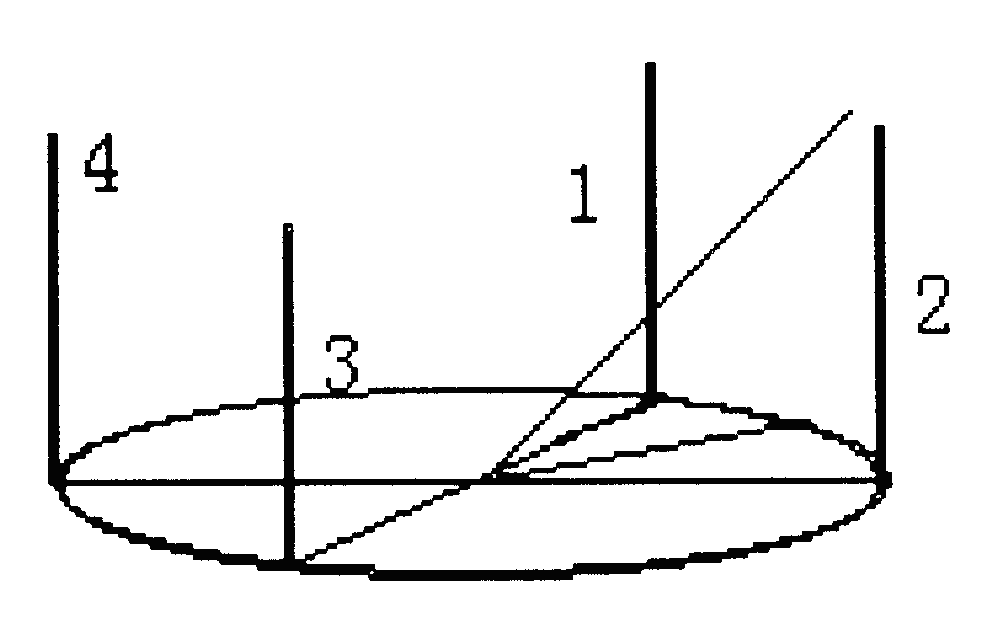

圖6 四單元阿德考克天線陣

幅度比較式測向體制的原理應用十分廣泛，其測向機的方向圖也不盡相同。例如：環形天線測向機、間隔雙環天線測向機、旋轉對數天線測向機等，屬于直接旋轉測向天線和方向圖；交叉環天線測向機、U形天線測向機、H型天線測向機等，屬于間接旋轉測向天線方向圖。間接旋轉測向天線方向圖，是通過手動或電氣旋轉角度計實現的。手持或佩帶式測向機通常也是屬于幅度比較式測向體制。這是不再贅述。

幅度比較式測向體制的特點：測向原理直觀明了，一般來說系統相對簡單，體積小，重量輕，價格便宜。小基礎測向體制(阿德考克)存在間距誤差和極化誤差，抗波前失真的能力受到限制。頻率覆蓋范圍、測向靈敏度、準確度、測向時效、抗多徑能力和抗干擾能力等重要指標，要根據具體情況做具體分析。

二、沃特森-瓦特測向體制

沃特森-瓦特測向體制的工作原理：沃特森-瓦特測向機實際上也是屬于幅度比較式的測向體制，但是它在測向時不是采用直接或間接旋轉天線方向圖，而是采用計算求解或顯示反正切值。鑒于它在測向機家族中的特殊地位和目前仍然在廣泛應用，所以在此單獨說明�；�本公式同公式(1)。正交的(Sinθ、Cosθ)測向天線信號，分別經過兩部幅度、相位特性相同的接收機進行變頻、放大，最后求解或顯示反正切值，解出或顯示來波方向。屬于沃特森瓦特測向機的有：多信道沃特森-瓦特測向機、單信道沃特森-瓦特測向機。這里所說的多信道，通常是指三信道，另外一個信道的作用是與全向天線相接，以解決“180度不確定性”和“值班收信”問題。多信道沃特森-瓦特測向原理方框圖如圖(7)所示。

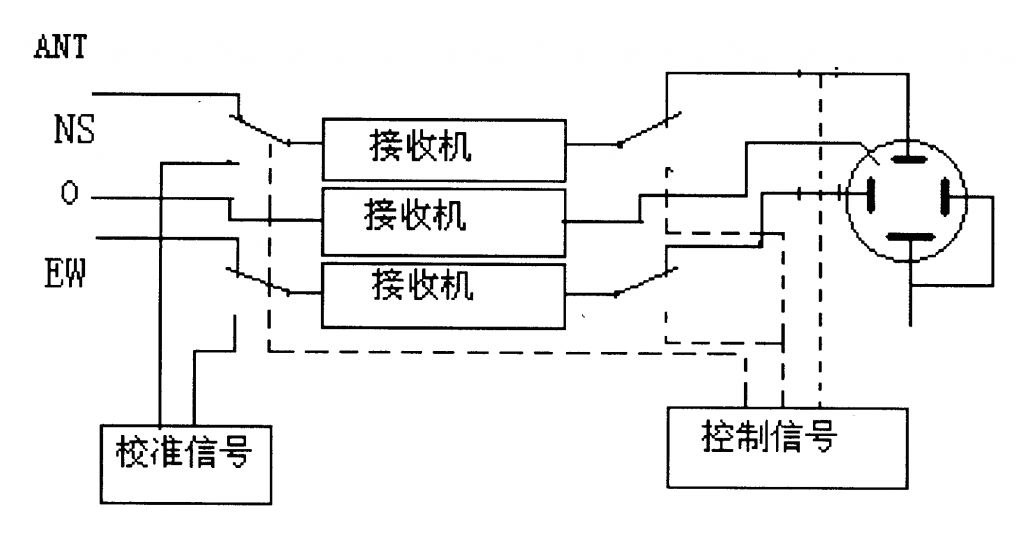

圖7 多信道沃特森-瓦特框圖

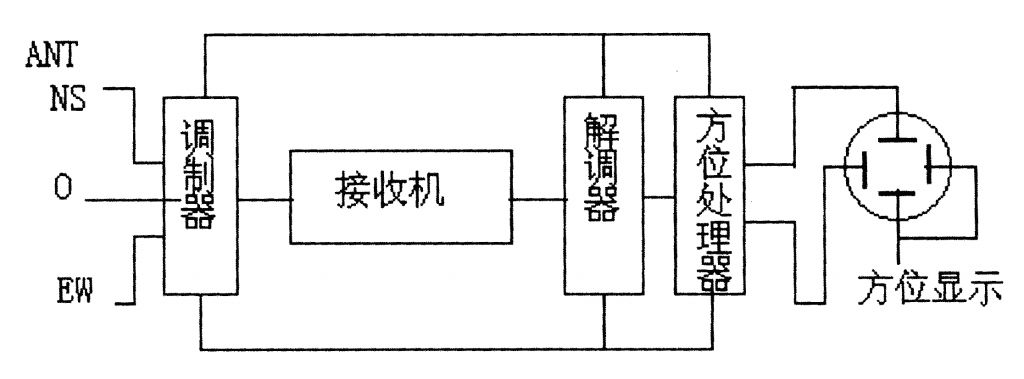

單信道沃特森-瓦特測向機是將正交的測向天線信號，分別經過兩個低頻信號進行調制，而后通過單信道接收機變頻、放大，解調出方向信息信號，然后求解或顯示反正切值，給出來波方向。單信道沃特森-瓦特測向機原理方框圖如圖(8)所示。

圖8 單信道沃特森-瓦特框圖

沃特森-瓦特測向體制的特點：多信道沃特森-瓦特測向機測向時效高，速度快，在良好場地上測向準確，而且CRT顯示方式，還可以分辨同信道干擾。該體制測向天線屬于小基礎，測向靈敏度和抗波前失真受到限制。多信道體制系統復雜；雙信道接收機實現幅度、相位一致，有一定技術難度；單信道體制同屬于小基礎，系統簡單，體積小，重量輕，但是測向速度受到一定限制。��

三、干涉儀測向體制

干涉儀測向體制的測向原理是：依據電波在行進中，從不同方向來的電波到達測向天線陣時，在空間上各測向天線單元接收的相位不同，因而相互間的相位差也不同，通過測定來波相位和相位差，即可確定來波方向�；�本公式如公式(2)所示Φ13=Φ1-Φ3=k*SinθCosεΦ24=Φ2-Φ4=k*SinθCosεΦ13θ=arctg———— (2)Φ24上式中：Φ13、Φ24分別為北-南、東-西天線之間來波的相位差，k為相移常數，θ為欲求來波方向角。

在干涉儀測向方式中，是直接測量測向天線感應電壓的相位，而后求解相位差，由公式(2)可見與幅度比較式測向的公式十分相似。

為了能夠單值地確定電磁波來波的方向，干涉儀測向在工作時，至少需要在空間架設三付分立的測向天線。干涉儀測向是在±180度范圍內單值地測量相位，當天線間距比較小時，相位差的分辨能力受到限制，天線間距大于0.5個波長時，會引起相位模糊。通常解決上述矛盾的方法是，沿著每個主基線插入一個或多個附加陣元，這些附加陣元提供附加相位測量數據，由這些附加相位數據，解決主基線相位測量中的模糊問題。這種變基線的技術已經為當代干涉儀測向機所廣泛采用。干涉儀測向機的測向原理方框圖如圖(9)所示。

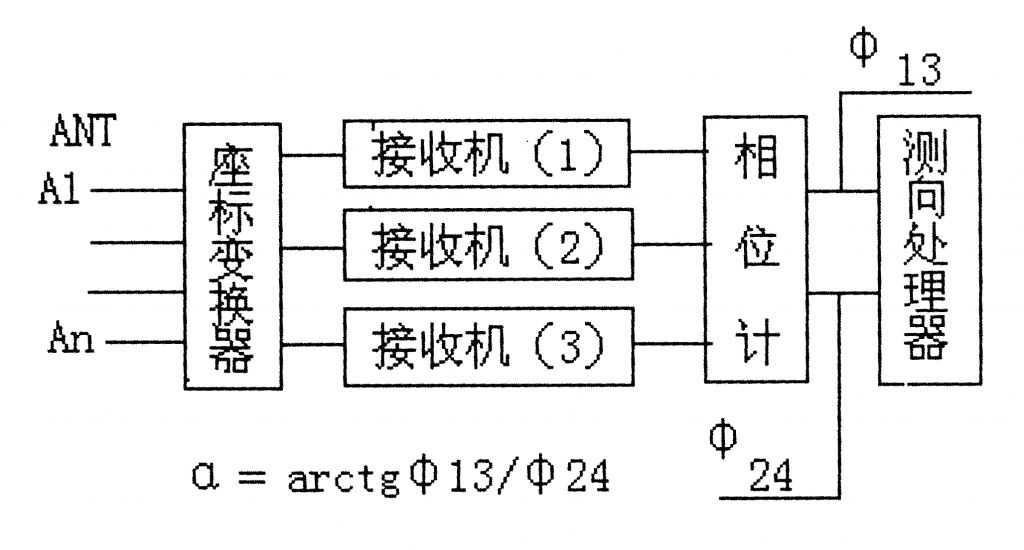

圖(9)干涉儀測向原理框圖

相關干涉儀測向，是干涉儀測向的一種，它的測向原理是：在測向天線陣列工作頻率范圍內和360度方向上，各按一定規律設點，同時在頻率間隔和方位間隔上，建立樣本群，在測向時，將所測得的數據與樣本群進行相關運算和插值處理，以獲得來波信號方向。轉載請注明來自科創儀表局

干涉儀測向體制的特點：采用變基線技術，可以使用中、大基礎天線陣，采用多信道接收機、計算機和FFT技術，使得該體制測向靈敏度高，測向準確度高，測向速度快，可測仰角，有一定的抗波前失真能力。該體制極化誤差不敏感。干涉儀測向是當代比較好的測向體制，由于研制技術較復雜、難度較大，因此造價較高。干涉儀測向?qū)�接收信�?hào)的幅度不敏感，測向天線在空間的分布和天線的架設間距，比幅度比較式測向靈活，但又必須遵循某種規則。例如：可以是三角形，也可以是五邊形，還可以是L形等。

四、多普勒測向體制

多普勒測向體制的測向原理：依據電波在傳播中，遇到與它相對運動的測向天線時，被接收的電波信號產生多普勒效應，測定多普勒效應產生的頻移，可以確定來波的方向。

為了得到多普勒效應產生的頻移，必須使測向天線與被測電波之間做相對運動，通常是以測向天線在接收?qǐng)鲋校�以足夠高的速度運動來實現的，當測向天線完全朝著來波方向運動時，多普勒效應頻移量(升高)最大。多普勒測向的基本公式如公式(3)所示。

當測向天線做圓周運動時，會使來波信號的相位受到正弦調制。設：以天線場中心0點為相位參考點，信號的相位為Φ，天線接收信瞬時相位為Φ(t)，于是有：Φt=ωt+Φ+kcCos(Ωt-θ)

式中：ω為信號角頻率，Ω為天線旋轉角頻率，θ為來波方向角度，相位常數kc=2πr/λ，其中r為天線間距，λ為信號波長。

這時測向天線所收到信號Ut的表達式為：Ut=Acos［ωt+Φ+kcCos(Ωt-θ)］

多普勒效應使測向天線接收到的信號產生調相，多普勒相移為ΦD，于是有：ΦD=kcCos(Ωt-θ)

相應的多普勒頻移為：f=dΦD/dt=-kcSin(Ωt-θ) (3)

多普勒頻移f，可以從旋轉的測向天線接收到的信號，經過接收機變頻、放大、鑒頻以后得到。多普勒頻移f與0點參考頻率相比較，即可得到來波方向角θ。

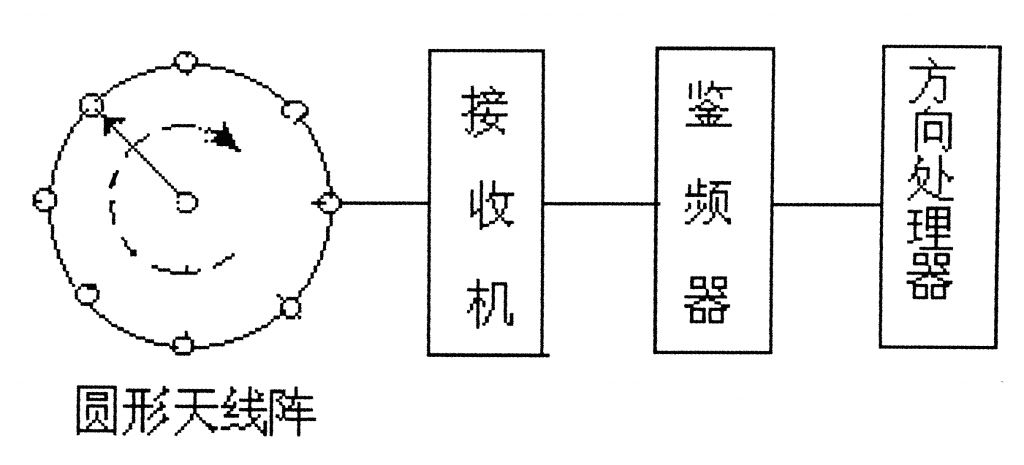

多普勒測向，通常不是直接旋轉測向天線，因?yàn)檫@在工程上難于實現，它是將多郭天線架設在同心圓的圓周上，電子開關順序快速接通各個天線，等效于旋轉測向天線。人們稱這種測向機為準多普勒測向機。準多普勒測向原理方框圖如圖(10)所示。

圖10 準多普勒測向原理框圖

通常人們希望得到大的多普勒頻移，增加天線孔徑和開關速度是基本途徑。多普勒測向機的測向天線孔徑可以使用大、中基礎；開關旋轉頻率數百赫茲，多普勒頻稱f可以達到數百赫茲，但是開關旋轉換頻頻率的升高，會使產生的邊帶帶寬增加，于是限制了轉速。

多普勒測向體制的特點：可以采用中、大基礎天線陣，測向靈敏度高，準確度高，沒有間距誤差，極化誤差小，可測仰角，有一定的抗波前失真能力。多普勒測向體制的缺欠是抗干擾性能較差，如：遇到同信道干擾、調頻調制干擾時，會產生測向誤差。該體制尚在發展之中，改進會使系統變得復雜，造價會隨之升高。

五、烏蘭韋伯爾測向體制

烏蘭韋伯爾測向體制的測向原理：采用大基礎測向天線陣，在圓周上架設多付測向天線，來波信號經過可旋轉的角度計、移相電路、合差電路，形成合差方向圖，而后將信號饋送給接收機。通過旋轉角度計，旋轉合差方向圖，測找來波方向。

以40付測向天線陣元為例，角度計瞬間可與12付天線元耦合，而后分別經過移相補償電路將信號相位對齊，形成可旋轉的等效直線天線陣，12付天線分成兩組，每組6付，兩組間經過合差電路相加、減，形成合、差方向圖。測向時以合、差方向圖測找來波方向。在來波方向上，由于兩組天線均處在來波的等相位面上，兩組天線信號大小相等，差方向圖時，輸出相減為“零”，合方向圖時，為一組天線信號輸出的二倍。

由于烏蘭韋伯爾測向是進行相位比較，人們常把它歸類在比相式測向機。但是從使用者看，最終使用的是信號幅度比較，因此說它是幅度比較式測向機，也有道理。烏蘭韋伯爾測向原理方框圖如圖(11)所示。

圖11 烏蘭韋伯爾測向原理框圖

短波烏蘭韋伯爾測向體制，是典型的大基礎，測向天線陣直徑是最低工作波長的1～5倍。天線陣直徑尺寸，根據低端工作頻率的不同，達到數百甚至上千米。測向天線單元，可以是寬頻帶直立天線，也可以是對數周期天線。為了提高天線接收效能，通常在天線陣內側使用反射網。一付天線陣難于覆蓋全部短波頻段時，一般是采用內高頻，外低頻的雙層陣。

烏蘭韋伯爾測向體制的特點：由于采用大基礎天線陣，測向靈敏度高，測向準確度高，測向分辨率高，抗波前失真、抗干擾性能好，可以提供監測綜合利用。由于烏蘭韋伯爾測向機要求數十根天線、饋線電特性完全一致，加之角度計設計、工藝要求高，以及需要大面積平坦開闊的天線架設場地，這無疑增加了造價和工程建設的難度。帶來的問題是造價高，測向場地要求高。

六、到達時間差測向體制

到達時間差測向體制的測向原理：依據電波在行進中，通過測量電波到達測向天線陣各個測向天線單元時間上的差別，確定電波到來的方向。它類似于比相式測向，但是這里測量的參數是時間差，而不是相位差。該測向體制要求被測信號具有確定的調制方式。

到達時間差測向原理基本公式如公式(4)所示。設：垂直架設的測向天線單元A、B間距為2b，來波方向與AB連線的垂線的夾角為θ，來波仰角為β，電波傳播速度為v，則天線B較天線A感應信號延遲時間為τ，2b于是有：τ=(——)SinθCosβv則來波方向θ可求，為：vτθ=arcSin［(———)Cosβ］(4)2b在上式中，τ為實際測量時間差。短波的來波仰角β需要估計，而超短波來波仰角β為“零”，即Cosβ=1。

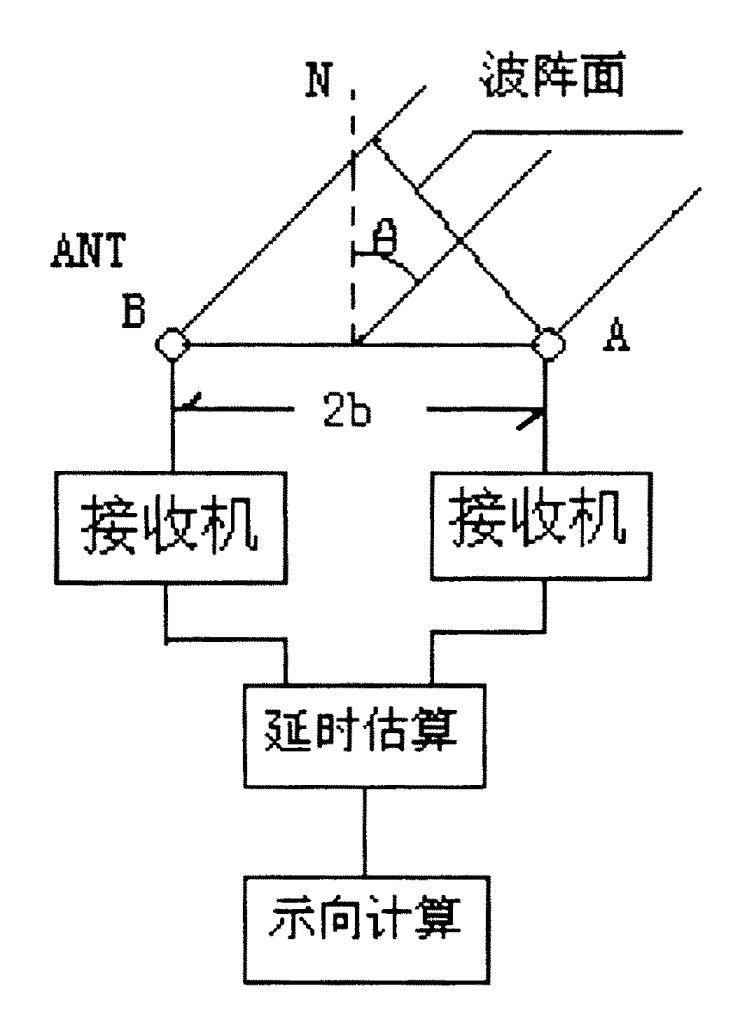

測向原理方框圖如圖(12)所示。

實際使用中，為了覆蓋360度方向，至少需要架設三付分立的測向天線。測向天線的間距有長、短基線之分，長基線的測向精度明顯好于短基線。到達時間差測向體制基于時間標準和對時間的精確測量，以現在的技術水平而言，時間間隔的測量可達到1ns的精確度，當間距為10米時，測向的準確度可以達到1度。

圖12到達時間差測向 原理框圖

到達時間差測向體制的特點：測向準確度高，靈敏度高，測向速度快，極化誤差不敏感，沒有間距誤差，測向場地環境要求低。但是抗干擾性能不好，載波必須有確定的調制，目前應用尚不普及。

七、空間譜估計測向體制

空間譜估計測向體制的測向原理：在已知座標的多元天線陣中，測量單元或多元電波場的來波參數，經過多信道接收機變頻、放大，得到矢量信號，將其采樣量化為數字信號陣列，送給空間譜估計器，運用確定的算法求出各個電波的來波方向、仰角、極化等參數。

空間譜估計測向原理方框圖見圖(13)。

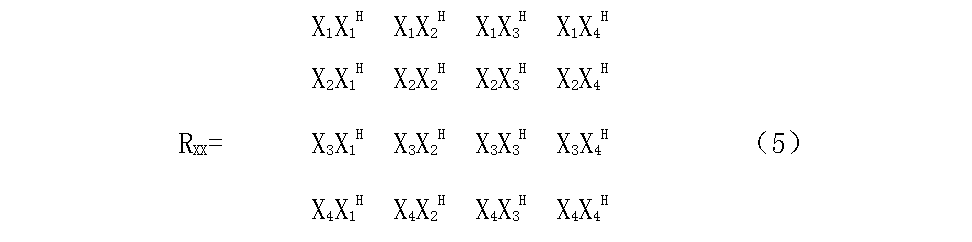

以四元天線陣為例，空間譜估計測向的基本公式，如公式(5)所示�？臻g譜估計測向是把每個天線的接收信號，與其他各個天線的信號都進行比較，這就是相關矩陣法，即協方差矩陣法，它完整地反映了空間電磁場的實際情況。具體地說就是構成如下的協方差矩陣：

圖13空間譜估計測向原理框圖

在上式中：Xn為n號天線的輸出，H為共軛轉置符號�？臻g譜估計四元天線陣的示意圖如圖(14)所示。

圖14 空間譜估計 四元陣示意圖

由公式(5)可見，四元陣的協方差矩陣有16個元素，空間譜估計測向，充分利用了測向天線陣各個陣元從空間電磁場接收到的全部信息，而傳統的測向方式僅僅利用了其中的一少部分信息(相位或者幅度)，因此傳統的測向方式不能在多波環境下發揮作用�？臻g譜估計測向，基于最新的陣列處理理論、算法與技術，具有超分辨測向能力。所謂超分辨測向，是指對同信道中，同時到達的、處于天線陣固有波束寬度以內的、兩個以上的電波，能夠同時測向。這在傳統的測向方法中是無法實現的。構成協方差矩陣是空間譜估計測向的基本出發點，但是對協方差矩陣的處理，在不同的算法中是不相同的，其中典型的是多信號分類算法(MUSIC)。

空間譜估計測向體制的特點：空間譜估計測向技術可以實現對幾個相干波同時測向；可以實現對同信道中、同時存在的多個信號，同時測向；可以實現超分辨測向；空間譜估計測向，僅需要很少的信號采樣，就能精確測向，因而適用于對跳頻信號測向；空間譜估計測向，可以實現高測向靈敏度和高測向準確度，其測向準確度要比傳統測向體制高得多，即使信噪比下降至0db，仍然能夠滿意地工作(而傳統測向體制，信噪比通常需要20db)；測向場地環境要求不高，可以實現天線陣元方向特性選擇及陣元位置選擇的靈活性。以上空間譜估計測向的優點，正是傳統測向方法長期以來存在的疑難問題。

空間譜估計同，尚在研究試驗階段。在這個系統中，要求具備寬帶測向天線，要求各個天線陣元之間和多信道接收機之間，電性能具有一致性。此外還需要簡捷高精度的計算方法和高性能的運算處理器，以便解決實用化問題。

測向體制的比較

測向體制的優劣通常是人們所共同關心的問題，但是無線電測向體制也象所有的事物一樣，各自具有兩重性。就使用者來說，每個用戶的工作環境、工作方式、工作要求、工作對象等條件不盡相同，因此籠統地說優劣，有可能脫離實際。使用者在測向體制和測向體設備選用時，重要的是要透徹了解并仔細分析自身工作需求。測向體制與設備的優劣好壞，應當在滿足工作需求的前提下，由使用者自已作出選擇。應該說每一種測向體制都各具特點，站在用戶的角度看，能夠滿足工作需求，價格又合適，就是好體制。在這里，我們著重講討論從哪些方面評價測向體制和測向設備，提出如下的技術指標，供讀者參考

一、頻率覆蓋范圍。這一項指標規范了測向機規定的性能指標和正常工作的頻率范圍，它是選擇測向體制和測向設備時的基本要求。

二、測向靈敏度。它表征了測向體制和測向設備對小(弱)信號的測向能力。測向靈敏度主要依賴于測向天線元形式、天線陣的孔徑(基礎)和工作方式。它以電場強度度量，單位是微伏/米(μv/m)。

三、測向準確度。它表征了測向體制和測向設備在測向時的精確度，也就是測向時誤差的大小。測向準確通常有儀器設備測向精度、標準場地測向精度和實用測向精度之分，三者的物理意義和測試條件有著根本的區別，使用者需要特別注意，不可混肴。

四、抗干擾能力。它表征了測向體制和測向設備遇到干擾信號時的測向能力和測向準確度，其中包括了對同信道干擾、臨道干擾、帶外干擾、多波干(波前失真)等干擾存在時的測向能力。

五、測向時效。它表征了測向體制和測向設備在測向時的時間開銷，以及對空中持續短信號的測向能力。這其中包括了：測向系統的信道建立、方向信息的采樣、數據運算處理(含積分)、示向度顯示等環節所需要的時間，各時間段可以分別表示。但是一般在評價時，往往只看綜合時效。

六、極化誤差。極化誤差是測向誤差的一種，它表征了測向體制和測向設備，工作在非正常極化波條件下的測向能力。有時也稱為極化敏感性，不敏感好。在短波頻段，用標準斜極化波測試極化誤差。

七、仰角測定。表明測向體制和設備可否測定來波仰角。短波測向，有的測向體制可以測量來波仰角，進而實現單站定位。

八、測向距離。在短波測向時，通常有遠程測向、中距離測向和近距離測向之分，不同的測向距離對設備的要求也不相同。

九、測向天線基礎(孔徑)。表明測向天線陣尺寸相對工作波長的大小。測向天線基礎(孔徑)有大、中、小基礎之分。測向天線基礎(孔徑)直接影響測向性能。

十、測向體制與測量參數。表明測向時所依據的測向原理以及所測定電波的參數。例如：測向時測定幅度、相位、時間差等參數，也可能是它們的組合，這與測向體制有關。

十一、系統機動性。表明系統的可移動性。通常有固定、移動、便攜之分。移動又依載體分為車、船、機載。

十二、系統復雜程度與造價。表明測向體制和測向設備系統組成的復雜程度和研制時的技術難度，它與造價的高低是一致的。

結束語：

科學技術在不斷進步，無線電監測和無線電測向技術也在不斷進步，特別是近年來，隨著無線電通信、網絡通信的高速發展和計算機技術、微電子技術日新月異的變化，必將帶動無線電監測技術和測向技術的高速發展，使之向著自動化、智能化、網絡化和小型化方向前進；以前只是理論性的東西，正在變?yōu)楝F(xiàn)實；高度數字化、集成化和數字處理技術應用，正在提高無線電監測和無線電測向設備的性能；新技術、新器件、新工藝的開發和使用，正在改變著傳統設備的面貌；同時新理論也會不斷出現，無線電測向體制也會不斷推陳出新。這一切變化永無止境。

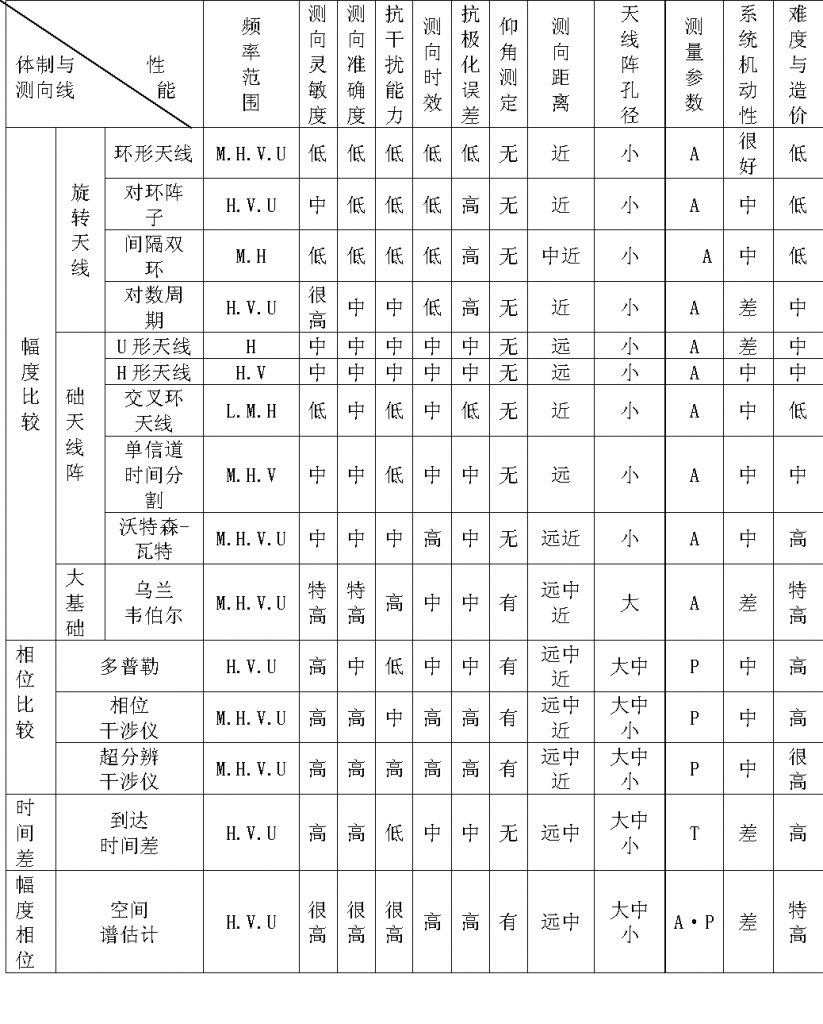

附：各種測向方法性能的比較表
