1．無線話筒原理
電子話筒是先將各種聲音信號變成音頻電信號，這個電信號再去調制電子振蕩器產生的高頻信號。最后，高頻信號通過天線發射到空中。若將發射頻率設計在FM收音機波段，再配合任何FM收音機接收到該高頻信號，并從該高頻信號還原出聲音信號，從而完成各種用途。
2．電路圖

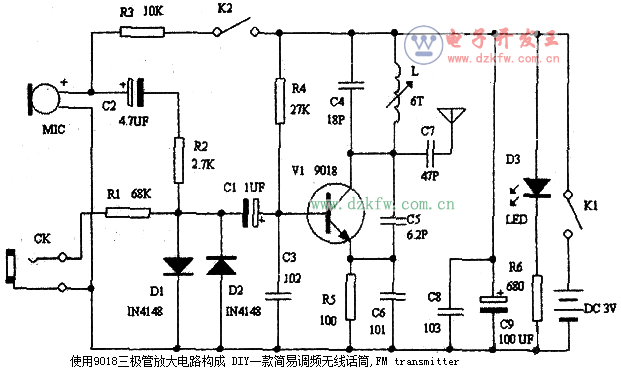

附圖是調頻無線話筒的電路圖，高頻三極管Vl和電容C3、C5、C6組成一個電容三點式的高頻振蕩器。三極管集電極的負載C4、L組成一個諧振器，諧振頻率就是調頻話筒的發射頻率。根據圖中元件的參數其發射頻率可以在88～108MHz之間，正好覆蓋調頻收音機的接收頻率，通過調整L的數值(線圈L)可以方便地改變發射頻率，以避開調頻電臺。發射信號通過C4合到天線上再發射出去。
R4是V1的基極偏置電阻，給三極管提供一定的基極電流，使Vl工作在放大區R5是直流反饋電阻，起到穩定三極管工作點的作用。這種調頻話筒的調頻原理是通過改變?nèi)龢O管的基極和發射極之間電容來實現調頻目的。當聲音電壓信號加到三極管的基板上時，三極管的基極和發射極之間電容會隨著聲音電壓信號大小發生同步的變化，同時使三極管的發射頻率發生變化，實現頻率調制。
話筒MIC可以采集外界的聲音信號，這里是駐極體話筒，靈敏度非常高，可以采集微弱的聲音．同時這種話筒工作時必須要有直流偏壓才能工作，電阻R3可以提供一定的直流偏壓，R3的阻值越大，話筒采集聲音的靈敏度越弱。電阻越小話筒的靈敏度越高，話筒采集到的交流聲音信號通過C2耦合和R2匹配后送到三極管的基極，電路中Dl和D2兩個二極管反向并聯，主要起一個雙向限幅的功能，二極管的導通電壓只有0.7V，如果信號電壓超過0.7V就會被二極管導通分流，這樣可以確保聲音信號的幅度可以限制在正負0.7V之間，過強的聲音信號會使三極管過調制，產生聲音失真甚至無法正常工作。
CK是外部信號輸入插座，可以將電視機耳機插座或者隨身聽耳機插座等外部聲音信號源通過專用的連接線引入到該調頻發射機，外部聲音信號通過R1衰減和Dl、D2限幅后送到三極管基極進行頻率調制。所以這個套件不但可以做一個無線話筒，而且還可以做一個電視機無線耳機使用。
電路中發光二極管D3用來指示工作狀態，當調頻話筒得電工作時就會點亮，R6是發光二極管的限流電阻。C8、C9是電源濾波電容，因為大電容一般采用卷繞工藝制作的，所以等效電感比較大，并聯一個小電容C8可以使電源的高頻內阻降低，這個電路非常常見。
電路中Kl和K2是一種開關，它有三個不同的位置（這里未繪出，只加說明），撥到最左邊時斷開電源，最右邊是Kl、K2接通做調頻話筒使用，中間位置是Kl接通，K2斷開，做無線轉發器使用。
