會員注冊本文將繼續圍繞舵機的控制進行，我們將以Tower Pro （輝盛）SG90舵機的控制為例，因為SG90是市面上價格較便宜，也是實驗中用得最多的產品之一。
舵機
舵機（servo motor），常用于遙控模型飛機，所以又常稱為RC伺服電機（RC Servo，Radio Control Servo，Remote Control Servo）。詳見：什么是舵機？
舵機里含有直流馬達、齒輪箱、軸柄、以及控制電路，我們可透過信號控制軸柄的轉動角度，大概都是0到180度，但不同廠牌型號會有不同的范圍；經由齒輪箱降速后，變成適當可用的轉速，并且提供更高的轉矩（扭力）。詳見：舵機的工作原理
不過每個廠牌型號的舵機可允許旋轉的角度各不相同，也就是說可接受的信號脈沖范圍也不相同，必須查閱產品資料規格書，若超出范圍可能會損害舵機。下面是Tower Pro SG90的規格：
重量：9g
尺寸：23*12.2*29mm
工作電壓：4.8V轉矩：1.8kg-cm，當工作電壓為4.8V時
運轉速度：0.1秒 ∕ 60度 ，當工作電壓為4.8V時
脈沖寬度范圍：500~2400µs
死頻帶寬度（dead band width）：10µs
從中我們可知，可允許的脈沖范圍是500~2400µs，也就是0.5~2.4ms，比剛剛說的一般范圍還要寬，也就代表這個舵機能旋轉的角度更大。另外有項值得一提的數據是死頻帶寬度，意思是說，因為信號可能不穩定而上下起伏，當這一次脈沖寬度與上一次相差不超過死頻帶寬度時，舵機便不會動作。
servo.h控制舵機

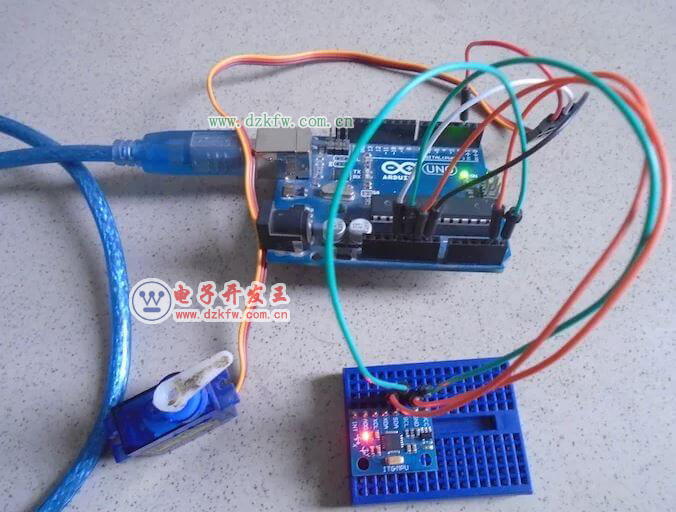

本次試驗，我們直接用Arduino的5V腳為舵機供電。若使用超過兩個舵機，則應該使用獨立的電源為舵機供電，記得共地。信號腳使用Arduino的D9。 Arduino內建操控舵機的標準庫，使用方法非常簡單。在如何使用Arduino舵機庫servo.h一文中，我們也進行了相關函數的介紹。下面以操控舵機的旋轉角度為例，來看看servo.h如何控制舵機。本實驗使用此servo.h代碼庫時，D9與D10無法輸出PWM信號，于是我們將舵機的信號線接在數位腳位9或10。 代碼如下：
#include <Servo.h>
Servo myservo; // 建立Servo實例，控制舵機
void setup()
{
myservo.attach(9); // 連接D9，舵機的信號線
}
void loop()
{
for(int i = 0; i <= 180; i+=1){
myservo.write(i); // 使用write，傳入角度值，從0度轉到180度
delay(20);
}
for(int i = 180; i >= 0; i-=1){
myservo.write(i);// 使用write，傳入角度值，從180度轉到0度
delay(20);
}
}
不過Servo.h預設的脈沖寬度范圍是544到2400µs，跟SG90舵機的500到2400差了一些些，我們可修正此點。
#include <Servo.h>
Servo myservo;
void setup()
{
myservo.attach(9, 500, 2400); // 修正脈沖寬度范圍
myservo.write(90); // 開始先置中90度
delay(3000);
}
void loop()
{
for(int i = 500; i <= 2400; i+=100){
myservo.writeMicroseconds(i); // 直接以脈沖寬度控制
delay(300);
}
for(int i = 2400; i >= 500; i-=100){
myservo.writeMicroseconds(i);
delay(300);
}
}
這里需要注意的，使用舵機前必須查詢舵機的規格參數表，查到正確的脈沖寬度范圍，如果與servo.h的預設范圍有偏差，需要采用“myservo.attach(9, 500, 2400)”的方式進行修正。使用writeMicroseconds函數時也要注意，不能傳入超出范圍的值，否則可能會損壞舵機。
