會員注冊 HA1392是日本日立公司生產的功率放大集成電路，在一塊硅片上有兩組功放電路，具有較高的輸出功率，適合于便攜式、臺式單聲道及立體聲雙聲道錄音機等音響設備，采用12引線單列直插式塑料封裝結構，外形如圖1。
電路特點：
[1].靜態電流小，典型值為36mA，適用于電池供電的整機。
[2].在小電流下交越失真較小。
[3].內部設有音頻靜噪電路，在5mA靜噪控制電流下可獲得60dB（典型值）的靜噪抑制比。
[4].可直接裝在整機的底殼上，無需加電氣絕緣。
[5].輸出功率大，在4Ω負載時，12V電源每路可輸出4.3W功率，15V電源每路可輸出6.8W功率（THD=10%）。
[6].內部設有熱保護電路。

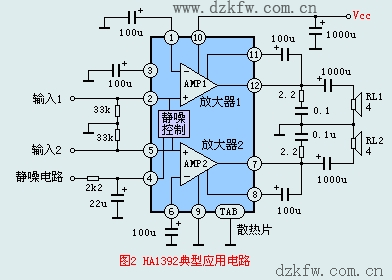

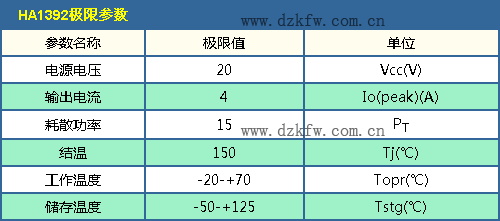

HA1392由兩個獨立的功率放大器及靜噪電路組成，其典型的應用電路如圖2所示。
使用說明：
(1).音頻靜噪電路：當錄音采用機內話筒時，防止回授嘯叫。
(2).在錄音快進快退時，控制輸出信號。
(3).防止功能開關引起震動噪聲。
(4).開啟電源時，吸收前置放大或線路放大器產生的震動噪聲。
(5).在調頻或調幅失諧情況下起靜噪作用。
在較小的控制電流下有較大的抑制比，在5mA的控制電流及600Ω的信號源內阻下，典型的靜噪抑制比（ATT）為60dB。
靜噪開關動作時震動噪聲極低，改變靜噪控制電流，可以調節靜噪控制比。
