分頻點

分頻點是分頻器分配給每個揚聲器單元所承擔的頻響范圍的標記，是根據揚聲器單元的音頻表現能力（單元振膜有效直徑?jīng)Q定的邊界頻率）而定的；例如高頻單元和中頻單元的分頻點通常是3000Hz~4000Hz，中頻單元和低頻單元的分頻點通常是400Hz左右，重低音單元的分頻點通常在150Hz甚至更低。

低音喇叭曲線高頻開始走下坡時，高音喇叭開始走上坡時，兩條線的頻率交叉點，就是分頻點。

分頻點要怎么看

1是高低音揚聲器的頻率特性，分頻點要選擇在兩者之間較為恰當?shù)牡胤�，讓全頻帶平滑。2是高低音揚聲器對于不同頻率的音色表現，有的單元適合，有的不適合。3是高音揚聲器的素質，特別是在分頻點較低的時候，對高音揚聲器的音色和功率承載能力要求很高。 1、 考慮中低單元指向性實用邊界頻率f=345/d（d=單元振膜有效直徑）。通常8”單元的邊界頻率為2k，6.5”單元的邊界頻率為2.7k，5”單元為3.4k，4”單元為4.3k。也就是說使用上述單元，其分頻點不能大于各單元所對應的實用邊界頻率。2 、從高音單元諧振頻率考慮，分頻點應大于三倍的諧振頻率。也就是說從高音單元的角度出發，通常分頻點應大于2.5k。3 、考慮中低音單元高端響應Fh，通常分頻點不應大于1/2 Fh。 實際上，二分頻音箱上述條件很難得到同時滿足。這時設計者應在這三者中有一個比較好的折中選擇。但必須強調的是，第一個條件即實用邊界頻率應該優先滿足。4 、三分頻的情況下，通常應將兩個分頻點隔得愈遠（應在三個倍頻程以上），組合后的系統響應會變得愈好。否則，將會出現復雜的干擾輻射現象。5、 低音與中音的分頻點應考慮人聲聲像定位的問題。應使人聲的重放盡可能由中音單元來承擔，以避免人聲的聲像定位音色發生過大的變化。這一點往往容易被設計者所忽視。通常這一分頻點應為200-300HZ

參考公式

一個分頻器設計的參考公式，在實際中，分頻器的各元件數值可能與這相比有相當大的不同，這是因?yàn)閾P(yáng)聲器的阻抗特性并不是線性的，而是隨著頻率的升高同樣也在上升。而且揚聲器的頻響特性也并不是完全平直的，在它的頻響特性曲線上有許許多多的微小峰谷，這些都給分頻器的實際設計帶來了非常大的影響，因?yàn)楸娝�周知的原因，分頻器的理論計算公式是建立在以理想電阻取代揚聲器的基礎上的。

二分頻器制作電路

按照下圖連接電路即可。

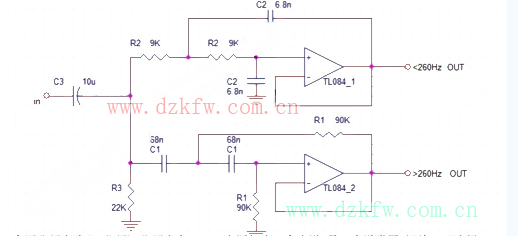

有源分頻電路（二分頻），分頻點在260Hz，上圖僅為一個聲道，另一聲道類同，運放IC可選擇1個4通道運放TL084（電壓：7V-36V)，或者選擇兩個NE5532（10-30v)，JRC4580（4-32V）

分頻就是用同一個時鐘信號通過一定的電路結構轉變成不同頻率的時鐘信號。

二分頻就是通過有分頻作用的電路結構，在時鐘每觸發2個周期時，電路輸出1個周期信號。

比如用一個脈沖時鐘觸發一個計數器，計數器每計2個數就清零一次并輸出1個脈沖，那么這個電路就實現了二分頻功能。

方法二

11端與3端為原時鐘輸入端

5端與9端為變換后的時鐘輸出端 2端與6端聯接，8端與12端聯接 7端接電源負極、14端接電源正極

分頻： 1，2，3，4，5，6為一組，8，9，10，11，12，13為一組 如果要得到二分頻，原時鐘需接3端或11端，5端或9端為變換后的時鐘輸出端

如果要得到四分頻，原時鐘需接3端并且5端接11端，9端為四分頻輸出端；或者是原時鐘接11端
