會員注冊電子分頻器根據是否采用放大器件分為無源型與有源型。其中無源型由阻容件構成，其結構簡單并且無其他附加失真，從綜合指標來看是音響電子分頻器中的佼佼者。
無源分頻器介紹
無源分頻器按階數分-階、二階、三階、四階等幾種。
階數越高，分頻斜率越高，分頻越干凈。但階數越高，相位失真越大，容易讓人感覺聲音“怪”。設計分頻器，如果單元特性較好，盡量使用低階分頻器。
在專業擴聲產品上一般常用的為二階或三階分頻器。
根據音箱的單元配置情況，無源分頻器一般分二分頻和三分頻兩種。
一階二分頻器
電容量和電感量的計算電容量C=1000000（2T *f*Z）單位：微法（μ F）
電感量L= （Z*1000） /（2π *f）單位：亳亨（mH）
其中f為分頻頻率值，為單元阻抗值， π為圓周率數值3.14。
如單元阻抗80，分頻頻率2000Hz，分頻電容電容量計算：
C=1000000/ （2*3. 14*2000*8 ）
=10μ F
電感量計算
L= （8*1000） / （2*3. 14*2000）
=0.64mH

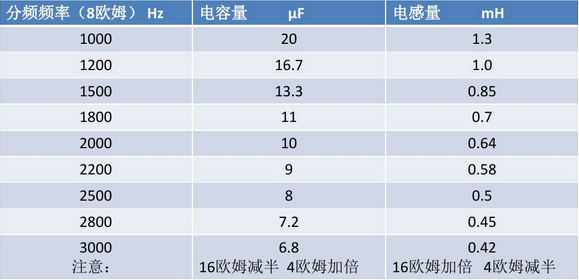

一階分頻電容電感量
二階二分頻器
電容及電感量計算
C=Q* 100000（27*f*Z）L=Z* 1000/（2n*Q*f）Q值在0.5-1.0之間選擇其中： ButterWorth Q=0.707
Bessel Q=0.6Linky-Raily Q=0.5
采用ButterWorth， Q值較高，可以降低使用電容和電感的容量和電感量，降低成本。

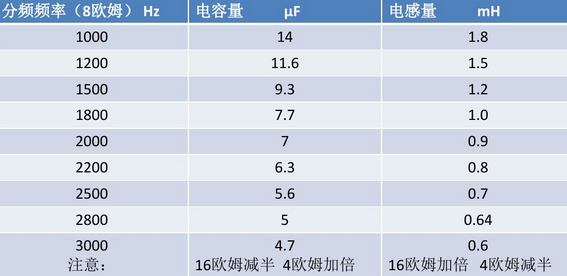

二階分頻電容電感量

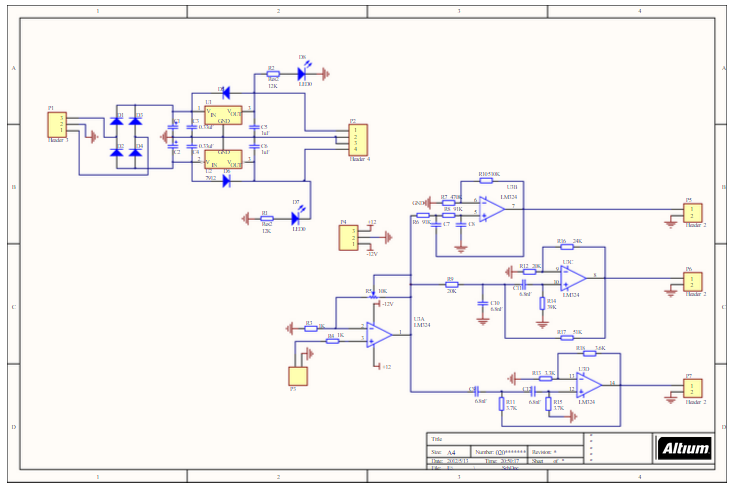

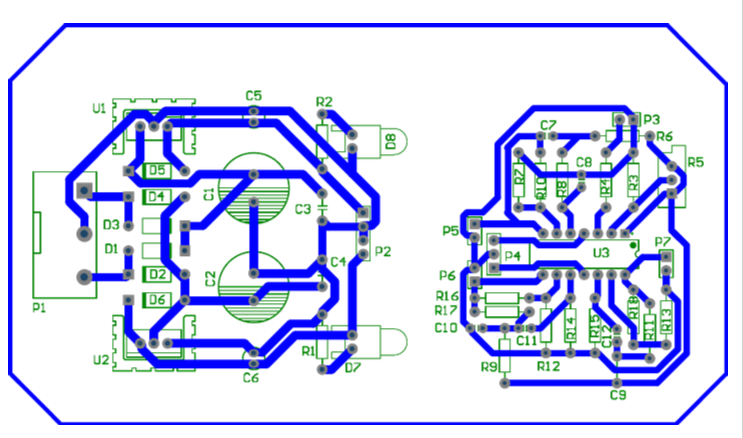

有源分頻器相關
