會員注冊簡單音頻功放電路原理圖（一）

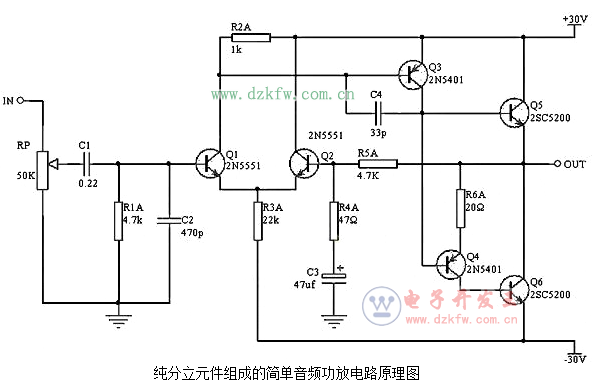

這款功放一聲道只需17個零件，卻收到了意想不到的效果，還音效果真實，頻響平直，解析力高，且功率可以達到50W。此功法電路可謂一裝即成，特別適合初學者制作。
具體電路如圖（只畫出一聲道），全機用1/2W電阻，C2和C4用瓷盤電容即可，Q5、Q6采用大功率管2SC5200，變壓器容量大于200W，次級輸出電壓AC22V*24A。
調試方法：本機一般來說無需調整，裝機后測中點電壓在+-50mV內可以認為正常，否則可調整R2的阻值，如偏離電壓高則加大R2，反之則減小。
簡單音頻功放電路原理圖（二）

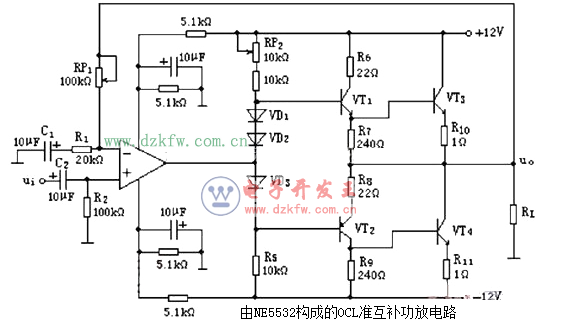

文中介紹的是一款由NE5532構成的OCL準互補功放電路。該音頻功率放大電路采用一運算放大器組成驅動級，晶體三極管VT1~VT4組成復合式互補對稱電路，擔任功率放大。電路總增益Au=（R1+R3）/R1，RL為揚聲器。交流信號的工作過程與簡單的互補對稱功率放大器類似。
其中電位器RP1調節整機的增益，RP2用于調整中點電壓。本電路經過簡單的調試即可成功，更換不同的運放整機的音色都會隨之改變，DIY的樂趣盡在其中。缺點是功率較小，可以把運放的供電提高并穩壓在正負15V，后級功放管的電壓提高到正負30V以上，即可滿足一般家庭使用的需要。
簡單音頻功放電路原理圖（三）
LM4889是一款主要應用于手機的音頻功率放大器。5V電源時，它能夠提供1瓦的連續平均功率輸出（8Ω橋式連接負載），失真小于2%（THD+N）。
LM4889需要的外部元件極少，不需要輸出耦合電容器或啟動電容器，因此適合移動電話和其他低電壓應用。該LM4889具有低功耗的停機模式、內部誤關斷保護機制、噪音消除功能，可以配置外部的增益設定電阻。

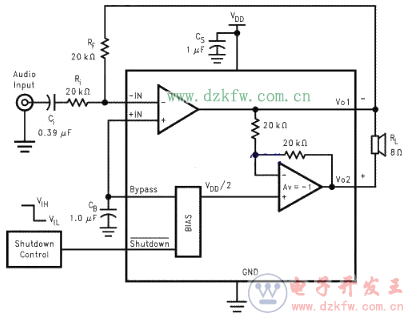

LM4889典型應用電路：
簡單音頻功放電路原理圖（四）

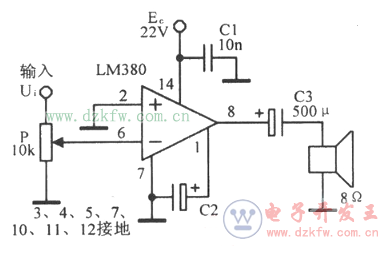

LM380集成音頻功率放大器的應用電路如下圖所示：
簡單音頻功放電路原理圖（五）
OPA541芯片是一個功率放大器，它能由最大為士40V的電源供電，而產生最大電流為5A的連續輸出。可通過外部的電阻，調節輸出電流的大小，以保護放大器和負載，使之正常工作々OPA541具有兩種封裝形式，一種是⑩腳塑封，另一種是TO一3密封封裝。

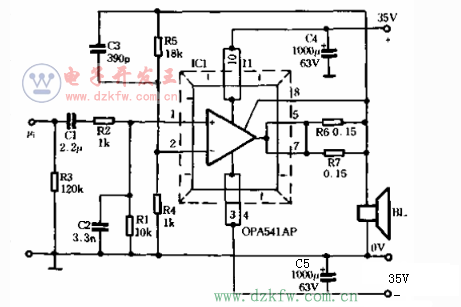

OPA541為一個性能較佳的功率放大器。電路如圖5-106所示，該電路在音頻信號的輸入電平值為1.3V;哪，由對稱的土35v電源供電時，能夠給80的負載提供大約60W的功率口此時，通過并聯電阻R6、R7限制輸出電流值（最大為8.5A），也能安全驅動4n的負載，使之獲得最大的驅動功率。但是R6和R7的設置要注意保證放大器在短路時得到安全保護6要使放大器在其安全區內工作，則要求電流門限值為1.8A。決定電流門限電阻阻值Rc、可由
下面的公式計算：
Rci=（0.813/laha）-0.02（n）
該放大器的失真度低，THD低于0.5%o
lC的靜態電流僅為ZOmA，帶寬由C3決定，大約為22kHz，輸入濾波器R2、C2用于減小IMD（內部調制失真），并且減小帶寬，使帶寬降為實際的16.6kHz；低端的截止頻率由R1、C1決定，為6.6Hz。
簡單音頻功放電路原理圖（六）
選用MJL4281A（NPN）和MJL4302A（PNP），具有高帶寬，良好的SOA（安全工作區），高線性和高增益。驅動晶體管選用MJE15034（NPN）和MJE15035（PNP）。所有器件的額定電壓為350V。
輸出三極管選用MJL4281A（NPN）和MJL4302A（PNP），具有高帶寬，良好的SOA（安全工作區），高線性和高增益。驅動晶體管選用MJE15034（NPN）和MJE15035（PNP）。所有器件的額定電壓為350V。
性能指標：
8Ω4Ω電壓增益27dB27dB功率（連續）153W （240W）240W （470W）峰值功率 - 10 ms185W （250W）344W （512W）峰值功率 - 5 ms185W （272W）370W （540W）輸入電壓1.3V （2.0V） RMS1.3V （2.0V） RMS噪聲 *-63dBV （ref. 1V）-63dBV （ref. 1V）S / N比 *92dB92dB失真0.4%0.4%失真 （@ 4W）0.04% （1 Khz）0.04% （1 Khz）失真 （@ 4W）0.07% （10 kHz）0.07% （10 kHz）擺率》 3V/us》 3V/us

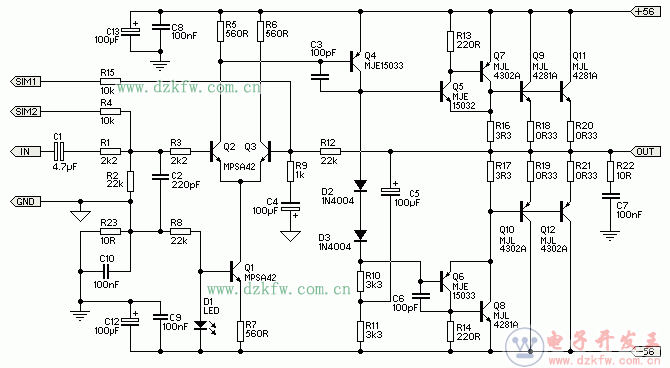

300W音頻功率放大器電路原理圖

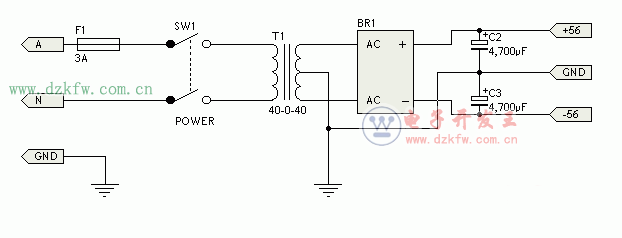

300W音頻功率放大器電源線路圖
