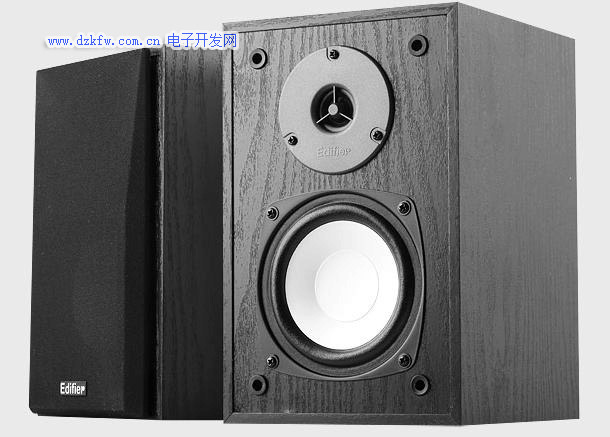

漫步者R800TC有源音箱一款使用TDA2616功放IC的產品，前級部分使用為大家所熟悉的NE5532運放做放大。其中RP1和RP2作用是高音截止頻率調節。由于電路非常簡單，且無需調試，所以很適合廣大初學朋友制作。電路圖如下

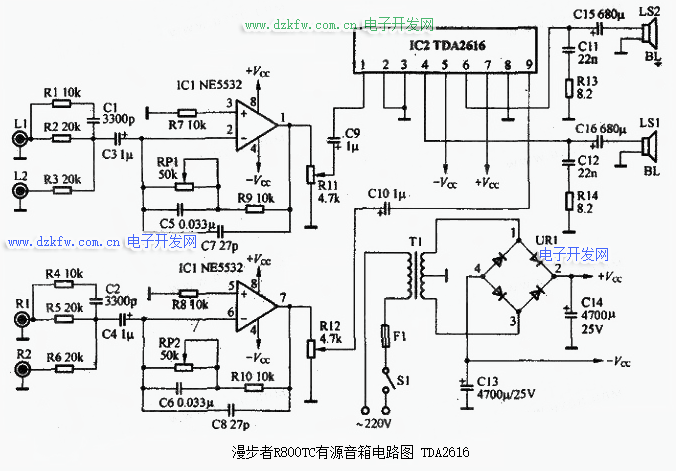

漫步者R800TC有源音箱電路
推薦供電電壓正負16V，不失真功率為雙12W，TDA2616是菲利普94年的產品，音質方面值得肯定，總得來說音質和功率方面可以滿足一般電腦多媒體的需要，祝大家成功^_^
TDA2616高保真雙聲道功放集成電路
TDA2616是歐洲生產的高保真雙聲道音頻功率放大集成電路，應用于電視音響、組合音響、“漫步者”有源音箱中作功率放大。 1. TDA2616內電路方框圖及引腳功能 TDA2616集成塊內部是由兩路功能相同的音頻功率放大電路

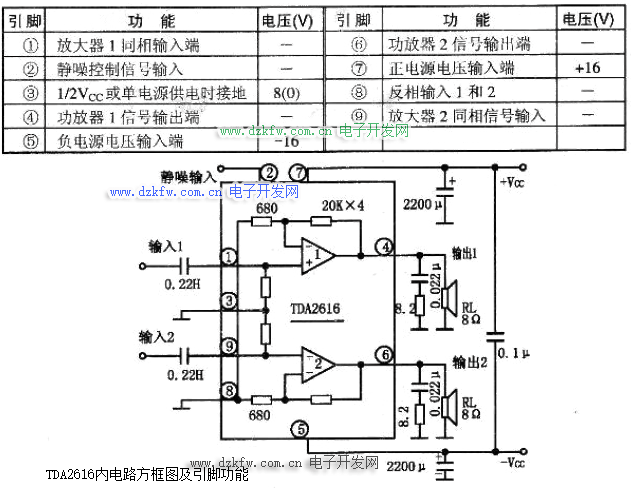

TDA2616是歐洲生產的高保真雙聲道音頻功率放大集成電路，應用于電視音響、組合音響、“漫步者”有源音箱中作功率放大。 1. TDA2616內電路方框圖及引腳功能 TDA2616集成塊內部是由兩路功能相同的音頻功率放大電路為主構成雙電源供電應用典型電路如圖所示。該IC采用9腳單列直插式封裝，見表所列。。其集成塊的內電路方框圖及其集成電路的引腳功能及數據

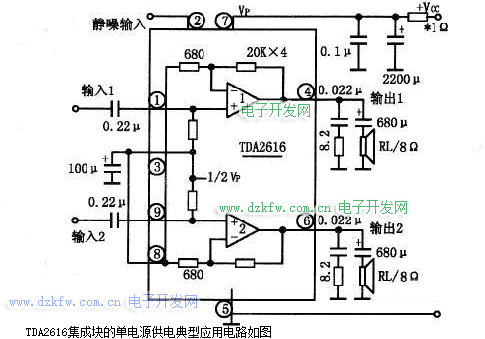

2. TDA2616主要電參數 (1)雙電源供電。當Vcc=士16 V R,,=812 THD=0.5%時，Po=12 W;當THD=10%時，尸滬15 Wo (2)單電源供電。當Vc,=24 V. THD=10%. RL=4 S2時，Po=14 Wo 3. TDA2616典型應用電路 TDA2616雙電源供電典型應用電路如圖14-3所示，TDA2616集成塊的單電源供電典型應用電路如圖所示。
4.故障檢
修提示無論是單電源供電還是雙電源供電，當出現無聲故障時，都應在確定供電無問題后，先檢查靜噪電路是否處于誤起動狀態，可脫開②腳進行判斷。
