會員注冊（1）電路結構

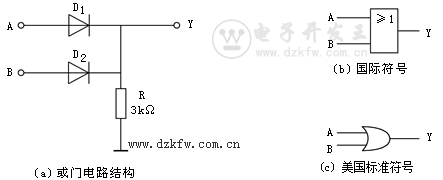

利用二極管的單向導電性可以組成二極管或門電路，電路結構如圖1（a）所示，圖1（b）(c)所示為與門的邏輯圖形符號。
 |
| 圖1 二極管或門電路結構及邏輯符號 |
（2）工作原理
設電路的工作電壓VCC=5V,A、B輸入端的高低電平分別為UIH=5V，UIL=0V，二極管D1、D2的導通壓降UON=0.7V。
①UA=UB=0V。此時二極管D1、D2都截止，UY=0V。
②UA=0V，UB=5V。此時二極管D2導通，由于鉗位作用，UY=4.3V，D1受反向電壓而截止。
③UA=5V，UB=0V。此時二極管D1導通，UY=4.3V，D2受反向電壓而截止。
④UA=UB=5V。此時二極管D1、D2都導通，UY=4.3V。
把上述分析結果歸納起來列入表1中，很容易看出它實現如下邏輯運算：
| Y=A+B | (1) |
| 表1 或門輸入輸出的關系 |
| 輸入 | 輸出 | |
| VA/V | VB/V | VY/V |
| 0 | 0 | 0 |
| 0 | 5 | 4.3 |
| 5 | 0 | 4.3 |
| 5 | 5 | 4.3 |
如果采用正邏輯，其邏輯真值表如表2所示。
| 表2 或邏輯真值表 |
| 輸入 | 輸出 | |
| A | B | Y |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
增加一個輸入端和一個二極管，就可變成三輸入端或門。按此辦法可構成更多輸入端的或門。
