例 試用三八譯碼器_74ls138譯碼器實現函數F(X,Y,Z)=∑m(0,2,4,7)
用74138實現函數與前面講到的譯碼器實現邏輯函數的方法相同，但須注意兩點：
1.74ls138譯碼器的輸出是低電平有效，故實現邏輯功能時，輸出端不可接或門及或非門（因?yàn)槊看蝺H一個為低電平，其余皆為高電平）；

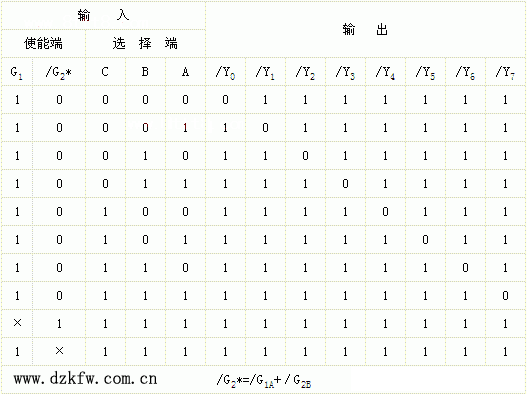

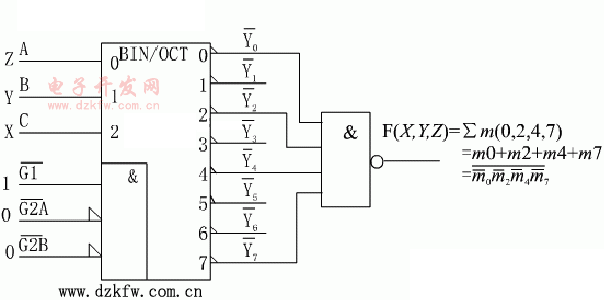

2.74ls138譯碼器有使能端，故使能端必須加以處理，否則無法實現需要的邏輯功能。下圖給出了其最終的38譯碼器原理圖電路。
