會員注冊1、反相加法運算電路
加法運算電路能實現多個模擬量的求和運算。圖1所示為一個3個輸入信號的反相加法運算電路。
 |
|

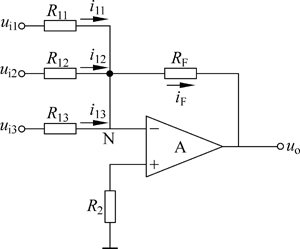

圖1 反相加法運算電路 |
根據“虛短路”和“虛斷路”的原則，up=un=0。
節點N的電流方程為
 |
(1) |
 |
(2) |
對上式整理得
 |
(3) |
當RI1=RI2=RI3=R1時
 |
(4) |
當當RI1=RI2=RI3=RF時
 |
(5) |
平衡電阻R2=RI1//RI2//RI3//RF
2、同相加法運算電路
加法運算電路也可以采用同相輸入的方式，圖2是一個兩個輸入信號的同相加法運算電路。
 |

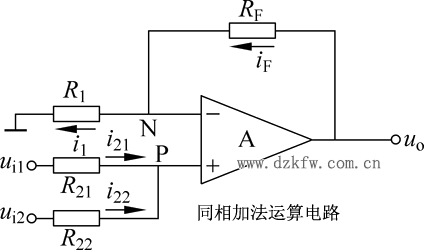

| 圖2 同相加法運算電路 |
根據“虛斷路”的原則，iI=iF，即
，整理得
 |
(6) |
根據“虛斷路”的原則，節點P的電流方程為i21+i22=0，即
，整理得
 |
(7) |
根據“虛短路”的原則，up=un。并結合式(6)和式(7)得
 |
(8) |
從而
 |
(9) |
若R21=R22=R1=RF，則uo=ui1+ui2。
為了提高電路的共模抑制比和減小零漂，一般要求R21//R22=R1//RF。
3、減法運算電路
減法運算電路如圖3所示，同相和反相輸入端都有信號輸入，則稱為差動輸入運算電路。
 |

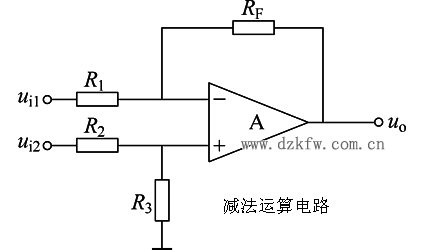

| 圖3 減法運算電路 |
分析減法運算電路用疊加原理比較簡單，圖4（a）和圖4（b）分別是輸入信號ui1和ui2單獨作用時的電路。

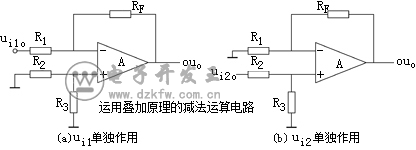

| 圖4 運用疊加原理的減法運算電路 |
由圖4（a）可知，ui1單獨作用時電路為反相比例運算電路，輸出電壓為
 |
(10) |
由圖4（b）可知，ui2單獨作用時電路為同相比例運算電路，由于電阻R3的分壓作用，使同相輸入端電位
，所以輸出電壓為
 |
(11) |
因此，ui1和ui2同時作用的輸出電壓為
 |
(12) |
當R1=R2、R3=RF時，
。
當R1=R2=R3=RF時，
。
