會員注冊 前面分析組合邏輯電路時，都沒有考慮門電路的延遲時間對電路產生的影響。實際上，從信號輸入到穩定輸出需要一定的時間。由于從輸入到輸出的過程中，不同通路上門的級數不同，或者門電路平均延遲時間的差異，使信號從輸人經不同通路傳輸?shù)捷敵黾?jí)的時間不同
。由于這個原因，可能會使邏輯電路產生錯誤輸出。通常把這種現象稱為競爭冒險。
一、產生競爭冒險的原因
首先來分析下圖所示電路的工作情況，可以建立競爭冒險的概念
。
在圖中，與門G2的輸入是Ａ和
兩個互補信號。由于G1的延遲，的下降沿要滯后于Ａ的上升沿，因此在很短的時間間隔內，G2的兩個輸入端都會出現高電平，致使它的輸出出現一個高電平窄脈沖（它是按邏輯設計要求不應出現的干擾脈沖），見圖中的波形部分所示。與門G2的２個輸入信號分別由G1和Ａ端兩個路徑在不同的時刻到達的現象，通常稱為競爭，由此而產生輸出干擾脈沖的現象稱為冒險。
下面進一步分析組合邏輯電路產生競爭冒險的原因。

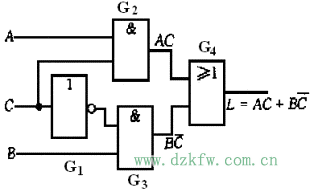

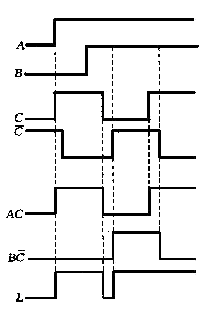

設有一個邏輯電路如上圖所示，其工作波形如下圖所示。它的輸出邏輯表達式為
。由此式可知,當Ａ和Ｂ都為1時，L＝1，與C的狀態無關。但是，由波形圖可以看出，在Ｃ由１變０時，Ｃ由０變１有一延遲時間，在這個時間間隔內,G2和G3的輸出ＡＣ和
同時為０，而使輸出出現一負跳變的窄脈沖，即冒險現象。這是產生競爭冒險的原因之一，其他原因這里不作詳述。
由以上分析可知，當電路中存在由反相器產生的互補信號，且在互補信號的狀態發生變化時可能出現冒險現象
二、消去競爭冒險的方法
針對上述原因，可以采取以下措施消去競爭冒險現象。
1.發現并消掉互補變量
例如，函數式
，在Ｂ＝Ｃ＝０時，
。若直接根據這個邏輯表達式組成邏輯電路，則可能出現競爭冒險。可以將該式變換為
，這里已將
消掉。根據這個表達式組成邏輯電路就不會出現競爭冒險。
2.增加乘積項

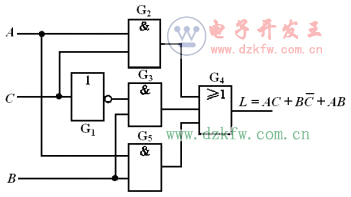

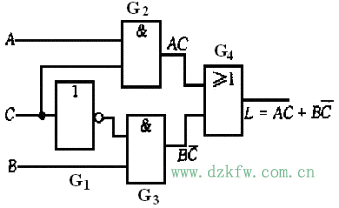

對于下圖中所示的邏輯電路，可以根據邏輯代數中的常用恒等式，在其輸出邏輯表達式中增加乘積項AB。這時，
，對應的邏輯電路如圖所示。由前面的分析可知，出現負跳變窄脈沖處，正是Ａ和Ｂ均為１時。顯然，對于圖所示電路，當Ａ＝Ｂ＝１時，G5輸出為１，G4輸出亦為１，這就消除了C跳變時對輸出狀態的影響，從而消去了競爭冒險。
(a)
(b)
3. 輸出端并聯電容器
如果邏輯電路在較慢速度下工作，為了消去競爭冒險，可以在輸出端并聯——電容器，其容量為4～20pF之間,比如可以在右圖的電路的輸出端并聯一個電容Ｃ，如下圖所示。由于或門G4存在——輸出電阻R0，致使輸出波形上升沿和下降沿的變化變得比較緩慢。因此對于很窄的負跳變脈沖起到平滑的作用，如下圖中的波形所示。顯然，這時在輸出端不會出現邏輯錯誤。
