會員注冊第五講 邏輯函數的卡諾圖化簡法
2.5 邏輯函數的卡諾圖化簡法
2. 5. 1 最小項與卡諾圖
一、最小項的定義和性質
1．最小項的定義
2．最小項的基本性質
二、表示最小項的卡諾圖
1．相鄰最小項
2．最小項的卡諾圖表示
2. 5. 2 用卡諾圖表示邏輯函數
一、邏輯函數的標準與-或式
二、用卡諾圖表示邏輯函數
1．已知邏輯函數式為標準與-或式，畫邏輯函數卡諾圖。
2．已知邏輯函數真值表，畫邏輯函數卡諾圖
3．邏輯函數為一般表達式時，畫邏輯函數卡諾圖。
2. 5. 3 用卡諾圖化簡邏輯函數
2. 5. 4 具有無關項的邏輯函數的化簡
一、邏輯函數中的無關項
二、利用無關項化簡邏輯函數
作業：P36 2.6(1)(3)(5)(7)(9) 2.10(2)(4)
2.5 邏輯函數的卡諾圖化簡法
2. 5. 1 最小項與卡諾圖
一、最小項的定義和性質
1．最小項的定義
特點：每項都有n個變量
每個乘積它中每個變量出現且僅出項1次
2．最小項的基本性質
a．只有一組取值使之為“1”
b．任二最小項乘積與“0”
c．所的最小項之和為“1”

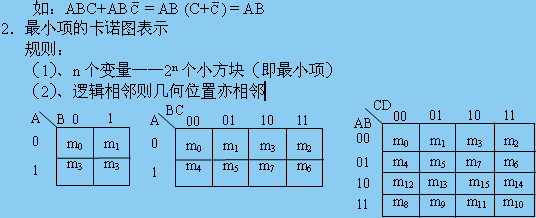

二、表示最小項的卡諾圖
1．相鄰最小項
邏輯相鄰項——只有一個變量取值不同其余變量均相同的最小項
兩個相鄰最小項可以相加合并為一項，同時消去互反變量，合并結果為相同變量。
對于五變量及以上的卡諾圖，由于很復雜，在邏輯函數的化簡中很少使用。
2. 5. 2 用卡諾圖表示邏輯函數
一、邏輯函數的標準與-或式
如一個或邏輯式中的每一個與項都是最小項，則該邏輯式叫做標準與-或式，又稱為最小項表達式，并且標準與-或式是唯一的。
二、用卡諾圖表示邏輯函數
1．最小項表達式 卡諾圖

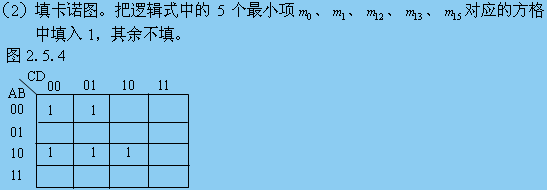

例2. 5. 2 試畫出例2. 5. 1中的標準與-或式的卡諾圖。
解：（1）畫出4變量最小項卡諾圖，如圖2. 5. 4所示。
2．真值表 卡諾圖
邏輯函數真值表和邏輯函數的標準與-或式是—一對應的關系，所以可以直接根據真值表填卡諾圖。
3．一般表達式樣 卡諾圖
(1)、化為最小項表達式
(2)、把卡諾圖中含有某個與項各變量的方格均填入1，直到填完邏輯式的全部與項。

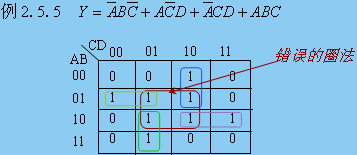

2.5.3 用卡諾圖化簡邏輯函數
步驟：①畫卡諾圖 ②正確圈組 ③寫最簡與或表達式
2. 5. 4 具有無關項的邏輯函數的化簡
一、邏輯函數中的無關項
用“×”（或“d” ）表示

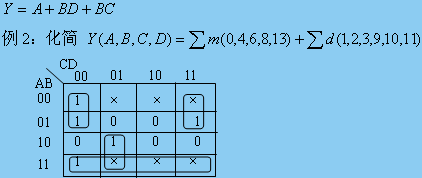

利用無關項化簡原則：
①、 無關項即可看作“1”也可看作“0”。
②、 卡諾圖中，圈組內的“×”視為“1”，圈組外的視為“0”。

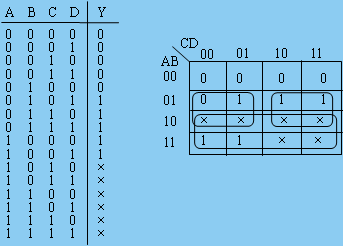

例2. 5. 6 為8421BCD碼，當其代表的十進制數≥5時，輸出為“1”，求Y的最簡表達式。（用于間斷輸入是否大于5）
解：先列真值表，再畫卡諾圖
