會員注冊| “門”是這樣的一種電路：它規定各個輸入信號之間滿足某種邏輯關系時，才有信號輸出，通常有下列三種門電路：與門、或門、非門（反相器）。從邏輯關系看，門電路的輸入端或輸出端只有兩種狀態，無信號以“0”表示，有信號以“1”表示。也可以這樣規定：低電平為“0”，高電平為“1”，稱為正邏輯。反之，如果規定高電平為“0”，低電平為“1”稱為負邏輯，然而，高與低是相對的，所以在實際電路中要選說明采用什么邏輯，才有實際意義，例如，負與門對“1”來說，具有“與”的關系，但對“0”來說，卻有“或”的關系，即負與門也就是正或門；同理，負或門對“1”來說，具有“或”的關系，但對“0”來說具有“與”的關系，即負或門也就是正與門。 |
| 一、與門 |
| 圖一（a）為三端負與門。其邏輯關系是：當羅列入A、B、C均為“1”時，輸出端F才為“1”。（C）是與門的邏輯符號，圖（b）是波形圖，圖（d）是邏輯關系表。它們的邏輯關系式為：F=A·B·C |
 圖一、負與門電路 |
|
| 二、或門 |
| 圖二為三端正或門電路，只要有一個輸入端為“1”信號。輸出端就為“1”信號，稱為或門。圖（b）是波形圖，它們的邏輯表達式為：F=A+B+C |
 圖二、正或門電路 |
| 三、非門（反相器） |

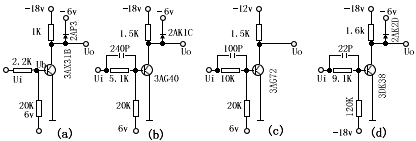

| 圖三為非門電路，它的邏輯功能是：輸入為：“0”，輸出為“1”，反之則反，由于ui與uo反相，所以又稱反相器，其邏輯符號如圖（b）所示， 圖中C1為加速電容，D1為箝位二極管，D2超抗飽和作用，原理是：當BG飽和時，ud>uc（通常ub為（0.7-0.8）伏，uc為（0.1-0.3)伏），使D2導通，若D2壓降為0.2伏，ub=-0.7伏，此時uc變為0.5伏，這就減輕了飽和深度，另外由于ID流入BG，就使Ic增加，Ib減小，通過Ib自動調節作用，使電路能穩定地工作。 圖四為非飽和式反相器，圖五為幾種常用反相器，它們的技術指標列于表一中 |
 圖三、非門電路 |
 圖四、非飽和式反相器 |
|
|
|
表一 |
幾種常用反相器的技術指標 | ||||
|
電路 |
(a) |
(b) |
(c) |
(d) | |
|
信號電平 |
“0”（無信號）（V） |
0 |
0 |
0 |
+6 |
|
“1”（有信號）（V） |
-6 |
-6 |
-9 |
0 | |
|
對信號源的要求（mA） |
吸收3 |
吸收1.12 |
吸收0.75 |
發射0.8 | |
|
工作頻率（kHZ) |
10 |
600 |
1000 |
10000 | |
|
抗干擾電壓（V） |
＞1 |
≥1 |
≥2 |
≥2.5 | |
|
靈敏度（V） |
＜ |
≤5.0 |
≤7 |
≤5.0 | |
|
輸出端的吸收能力（mA） |
≤ 12 |
≤8.0 |
≤2 |
≮10 | |
|
輸出端的發射能力（mA） |
≤32 |
≤12 |
≤12 |
≮7 | |
|
輸出脈沖的上升時間（μS） |
2 |
≤0.24 |
≤0.1 |
≤0.1 | |
|
輸出脈沖的下降時間（μS） |
2 |
≤0.24 |
≤0.15 |
≤0.1 | |
|
對三極管β值的要求 |
＞50 |
70-100 |
＞50 |
＞50 | |
