會員注冊導讀：示波器是一類常用的電子測量儀器，很多電子實驗的完成都少不了它，那么示波器到底如何使用呢?讓我們來一起看一下吧～～
一、示波器的使用- -簡介
示波器是一種電子測量儀器，可用來觀測電流波形、測定頻率、電壓波形等，
主要由電子管放大器、掃描振蕩器、陰極射線管等組成。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可以產生細小的光點，在被測信號作用下，電子束便可以在屏面上描繪出被測信號的變化曲線。
示波器按信號的不同可分為數字示波器和模擬示波器;按結構和性能不同可分為普通示波器、多用示波器、多線示波器、多綜示波器、取樣示波器、記憶示波器、數字示波器。雖然示波器種類多種多樣，但其使用方法卻大同小異，本文便以SR-8型雙蹤示波器為例來詳細介紹示波器的使用方法。
二、示波器的使用- -面板裝置

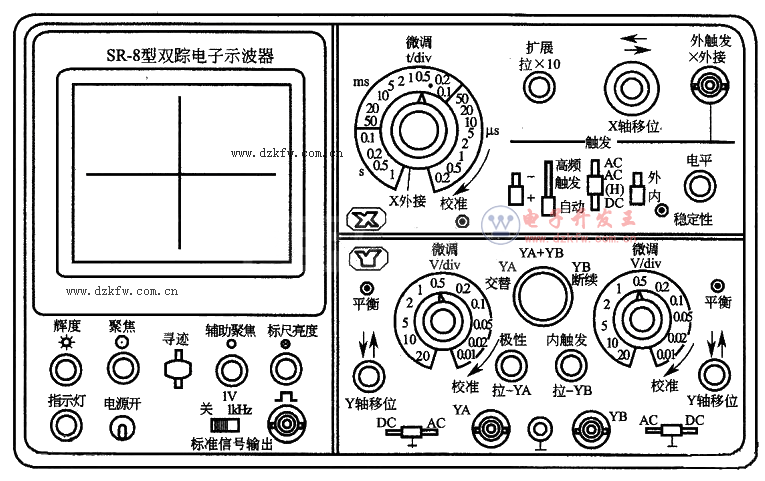

SR-8示波器的面板按其位置和功能大概可以分為顯示、垂直(Y軸)、水平(X軸)三大部分，接下來對這三部分面板裝置分別加以介紹。
1、顯示部分
顯示部分包括電源開關、電源指示燈、輝度(調整光點亮度)、聚焦(調整光點或波形清晰度)、輔助聚焦(配合“聚焦”旋鈕調節清晰度)、標尺亮度(調節坐標片上刻度線亮度)、尋跡 (當按鍵向下按時，使偏離熒光屏的光點回到顯示區域，從而尋到光點位置)和標準信號輸出(1kHz、1V方波校準信號由此引出，加到Y軸輸入端，用以校準Y軸輸入靈敏度和X軸掃描速度)。
2、垂直(Y軸)部分
垂直(Y軸)部分包括顯示方式選擇開關(用以轉換兩個Y軸前置放大器YA與YB 工作狀態)、“DC-地-AC”Y軸輸入選擇開關(用以選擇被測信號接至輸入端的耦合方式)、“微調V/div”靈敏度選擇開關及微調裝置、“↑↓”Y軸位移電位器(用以調節波形的垂直位置)、“極性、拉YA ”YA 通道的極性轉換按拉式開關、“內觸發、拉YB ”觸發源選擇開關和Y軸輸入插座。
3、水平(X軸)部分
水平(X軸)部分包括“t/div”掃描速度選擇開關及微調旋鈕、“擴展、拉×10”掃描速度擴展裝置、“→←” X軸位置調節旋鈕、“外觸發、X外接”插座、“觸發電平”旋鈕、“穩定性”觸發穩定性微調旋鈕(用以改變掃描電路的工作狀態)、“內、外”觸發源選擇開關、“AC-AC(H)-DC”觸發耦合方式開關、“高頻-常態-自動”觸發方式開關和“+、-”觸發極性開關。
三、示波器的使用- -使用步驟
下面具體講解使用示波器觀察電信號波形的具體步驟：
步驟一：選擇Y軸耦合方式。根據被測電信號頻率，將Y軸輸入耦合方式選擇“AC-地-DC”開關置于AC或DC;
步驟二：選擇Y軸靈敏度。根據被測電信號的峰峰值，將Y軸靈敏度選擇“V/div”開關置于適當檔級(在實際使用過程中，若無需讀取被測電壓值，則只需適當調節Y軸靈敏度微調旋鈕，使得屏幕上顯示所需高度波形即可);
步驟三：選擇觸發信號來源與極性。通常將觸發信號極性開關置于“+”或“-”檔位上;
步驟四：選擇掃描速度。根據被測信號周期，將將X軸掃描速度“t/div”開關置于適當檔級(在實際使用過程中，若無需讀取被測時間值，則只需適當調節掃描速度“t/div”微調旋鈕，使得屏幕上顯示所需周期數波形即可);
步驟五：輸入被測信號。被測信號由探頭衰減后通過Y軸輸入端輸入示波器。
