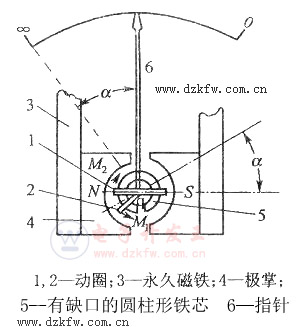

會員注冊 兆歐表主要組成部分是一臺手搖發電機和磁電系比率表。他的基本結構如下圖所示。
它有兩個動圈，但沒有產生反作用力矩的游絲。動圈的電流是采用柔軟的細金屬絲引入的，簡稱“導絲”。此外，由于動圈內圓柱形鐵芯上開有缺口，所以，儀表磁路系統的空氣隙內的磁場是不均勻的，這也是它和一般磁電系儀表不同的地方。這兩個動圈彼此間相交成一固定的角度α，并連同指針都固定接在同一軸上。直流發電機（或交流發電機與整流電路配合的裝置）的容量很小，而電壓卻很高。兆歐表的分類就以發電機能發出的最高電壓來決定，電壓越高，能測量的絕緣電阻值也就越高。
