會員注冊（1）室內機組左右兩側和上方應留有50毫米以上的空間；下方距地面高度約2米。室外機組背面回風口離墻應在200毫米以上。室內機組與室外機組之間的距離一般不超過5～10米。對于較大容量的分體式空調器，其室內機組和室外機組安裝地點垂直距離可達20米。根據現場實際需要，室內機組既可安裝在室外機組的上方，也可安裝在其下方。
（2）壁掛式室內機組可通過懸掛安裝板作壁掛式安裝。暗裝型可通過天花板作吊頂式安裝。落地式室內機組安裝時，可用螺栓將其直接固定在地平面上。固定時必須采取防振措施。
墻孔作為連接管穿墻的通道，一般用沖擊鉆對墻進行穿孔，應按機組說明書要求的尺寸劃線定位，孔洞應向室外方向稍微傾斜。
（3）配管連接。首先按照室內機組和室外機組之間的實際距離稍長的尺寸下料，一般使用割管器切管，管口周邊去毛刺，焊好接頭螺絲，用擴管器將套上螺母的另一個管口擴成喇叭口。連接時用力矩搬手擰緊喇叭口螺母，直到聽到“咔嚓”聲為止。用力矩搬手擰緊螺母時，應按下圖中箭頭所指方向擰緊。擰緊力矩的大小依管徑的大小不同而異。

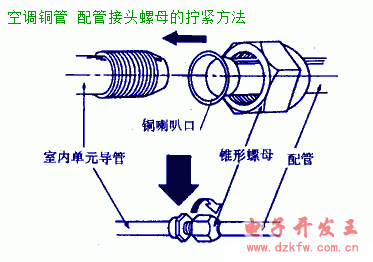

配管接頭螺母的擰緊方法
在管接頭擰緊前，必須將室內機組的作過保溫處理的排水軟管、氣體接管、液體接管和電纜穿入導管中。然后插人墻孔與室外機組對應的管道相連并擰緊。銅管的接駁和彎曲采用專用的外購銅套管接頭和90度彎頭，一律采用釬焊（銀焊）焊接。注意不得有灰塵，雜物和水份帶入管內。
常用紫銅管規格、壁厚及理論重量
| 紫銅管規格 | 壁厚(毫米) | |||
| 0.5 | 0.75 | 1.0 | 1.5 | |
| Φ4 | 0.049 | 0.066 | 0.084 | -- |
| Φ5 | 0.063 | 0.089 | 0.112 | 0.147 |
| Φ6 | 0.077 | 0.110 | 0.140 | 0.189 |
| Φ7 | 0.091 | 0.131 | 0.168 | 0.231 |
| Φ8 | 0.105 | 0.152 | 0.196 | 0.273 |
| Φ9 | 0.119 | 0.173 | 0.224 | 0.314 |
| Φ10 | 0.133 | 0.194 | 0.252 | 0.356 |
| Φ12 | -- | 0.236 | 0.307 | 0.440 |
| Φ14 | -- | -- | 0.363 | 0.524 |
| Φ16 | -- | -- | 0.419 | 0.608 |
| Φ18 | -- | -- | 0.475 | 0.692 |
| Φ20 | -- | -- | 0.531 | 0.775 |
（4）排除系統內空氣。在室外機組已經充注有氟利昂的情況下，需要將室內機組及接管中的空氣排除時，應先用六角搬手將室外機氣體側的三通閥微開約3秒鐘，然后關閉1分鐘，在液體側三通閥處，將對接的螺紋接頭擰開，可聽到“嘶嘶”的冒氣聲。以上操作反復三次即可．對于容量較大的分體式空調器，室內機組和連接管都要進行抽真空處理。
（5）檢查是否漏氣。用上述辦法使連接管道充滿壓力，然后用肥皂水仔細檢查各螺紋連接處和焊縫處，不得有氣泡冒出。發現氣泡應做好標記，待檢查完畢后再釋放管道中壓力，重新擰緊螺紋或補焊后重新檢查，直到無氣泡冒出為止。
（6）排水管的安裝。將排水軟管接在水盤的出水管上固緊。排水軟管與連接管一起穿過墻孔后通到墻外，應做到向下傾斜，不允許有存水彎，不要將排水管末端浸在水中。管子長度按實際需要確定。
（7）電源線連接。機組必須使用專用電源線。室內機組和室外機組均須有可靠的接地。
（8）試運轉。安裝完畢后，機組必須進行試運轉。試驗時應根據當時的室溫選擇制冷或制熱。一般溫度高于21℃時作制冷，低于21℃時作制熱試運轉。運轉中電壓應為220V土10％。接通電源后3分鐘機組應開始制冷或制熱。
