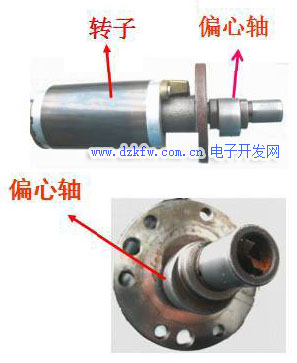

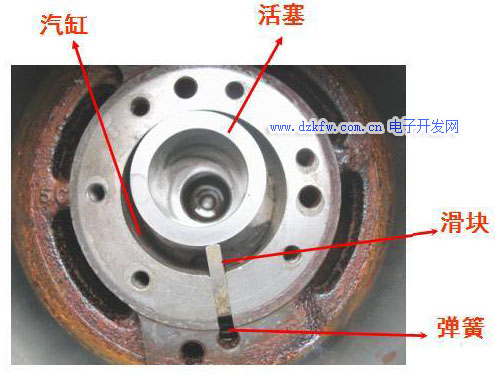

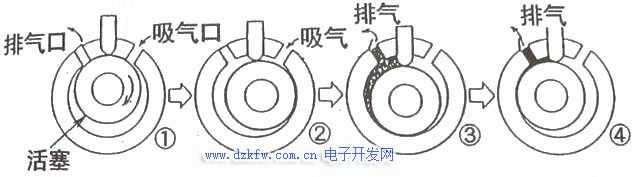

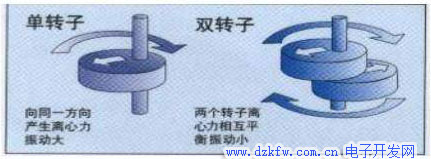

電動機在殼體的上部，壓縮機在下部。偏心軸帶動活塞與汽缸內壁接觸形成滾動運動。氣缸壁設有一個穿通槽，槽內裝滑塊與活塞外沿接觸配合，在彈簧的作用下緊密接觸起到密封作用。滑塊將月牙形內腔分割 為吸氣腔和排氣腔兩部分。在滑塊兩側的氣缸上設有吸氣孔和排氣孔，吸氣孔沒有吸氣閥，蒸汽可直接進入吸氣腔，排氣孔裝有排氣閥，經它排出的氣體進入泵殼內，所以旋轉式壓縮機殼體內為高壓氣體。在吸氣管上裝有氣、液分離器，防止“液擊”作用。

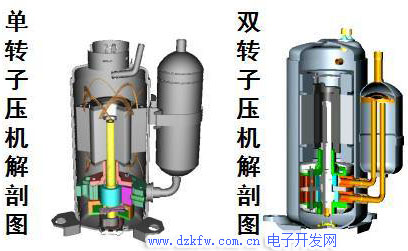

轉子壓縮機的分解圖
渦旋式壓縮機的工作原理

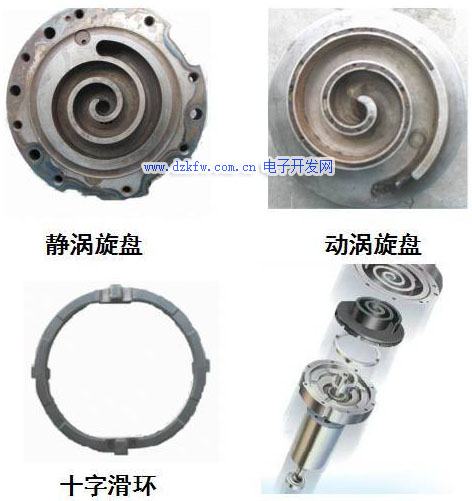

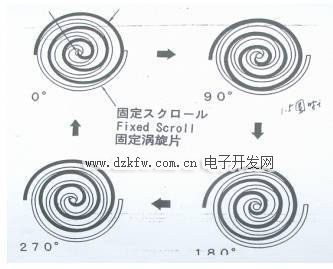

渦旋式壓縮機主要由兩個渦旋盤相錯180度對置而成，其中一個是固定渦旋盤，而另一個側是運動渦旋盤，它們在幾點上接觸并形成一系列月牙形容積。運動渦旋盤一方面為了與固定渦旋盤嚙合而保持給定的旋轉半徑，另一方面做不自轉的旋轉運動，這是靠安裝在動、靜渦旋盤之間的十字滑環來保證。吸氣口在渦旋盤的外表面，隨著曲面的順時針轉動，氣體由邊緣吸入，進入月牙形容積，并在順向中心運動的同時，使月牙形容積逐漸縮小而壓縮氣體
渦旋式制冷壓縮機的特點：
1、相鄰兩室的壓差小，氣體的泄漏量少。
2、轉矩變化幅度小、振動小。
3、沒有余隙容積，故不存在引起輸氣系數下降的膨脹過程。
4、無吸、排氣閥，效率高，可靠性高，噪聲低。
5、由于采用氣體支承機構，故允許帶液壓縮。
6、機殼內腔為排氣室，減少了吸氣預熱，提高了壓縮機的輸氣系數。
7、渦線體型線加工精度非常高，必須采用專用的精密加工設備。
8、密封要求高，密封機構復雜。
