DX-B23HB二相步進馬達驅動器

產品詳情

A. 電源輸入

    AC110V:電源入110Vac。 (使用變壓器容量400VA以上)

    FG :電源接地線。


B. 步進馬達接線方法:

    如馬達單相電流爲2A,串接時驅動電流調2A,並接時驅動電流調2A*1.4=2.8A。


C. 輸入訊號:

    (#低電位時工作#訊號源爲DC24V時串接電阻1.8K,訊號時間需大於2.5μS)

    CW+,CW-:(2P)步進脈衝正轉訊號。(1P)步進脈衝正轉訊號。

    CCW+,CCW-:(2P)步進脈衝反轉訊號。(1P)方向訊號,應提前步進脈衝

     訊號30μS以上。

    CO+,CO-:解除步進馬達保持力。

    步進脈衝1P,2P方式由線路板內部左方一短路卡設定,開路爲1P模式,

    短路爲2P模式(出廠設定),可依需要自行更改設定。

    光藕合訊號沈入電流約以10mA爲宜。

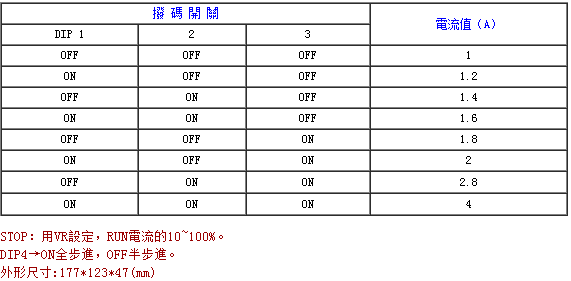

D. 馬達電流設定:
