會員注冊這里主要用到的是三菱的位左移（SFTL）和右移（SFTR）指令來實現順序啟動和逆序停止，時間可自由設置，除了應用在電機上，也可以用來做跑馬燈。

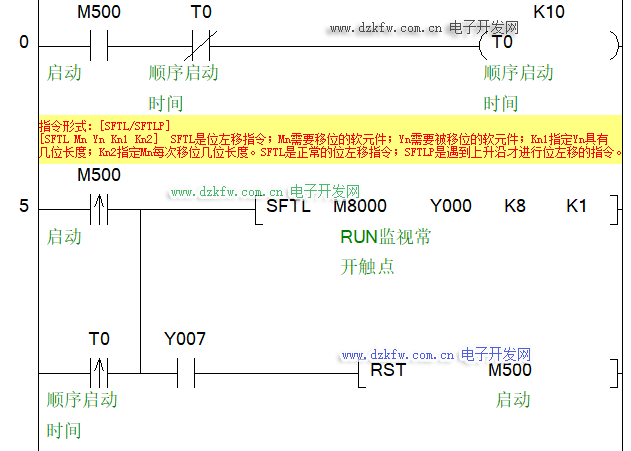

M500啟動

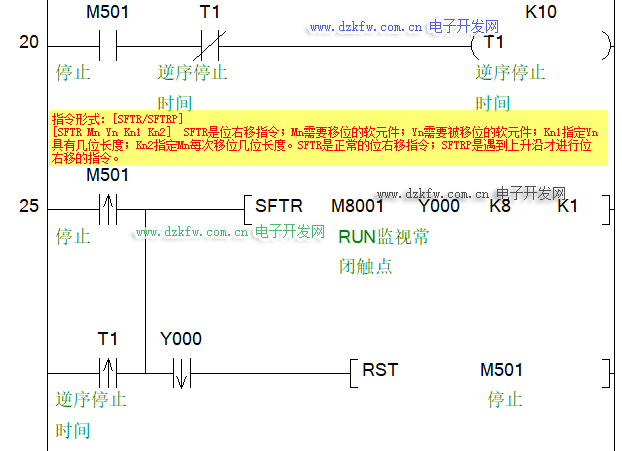

M501停止
Y0-Y7電機啟動點
指令概述 SFTR和SFTL指令
SFTR和SFTL指令是三菱FX2N系列PLC的位移指令之一，主要用于將源操作數中的位元件的狀態送入目標操作數元件中的高n1位（或低n1位）中，并依次將目標操作數向右（或左）移位。其中，n1指定位元件長度，n2指定移位的位數。
使用SFTR和SFTL指令時，需要注意以下幾點：
1. 操作數的長度必須相同，否則會出現錯誤。
2. 移位的位數必須小于等于操作數的長度，否則會出現錯誤。
3. 移位的位數必須為正整數，否則會出現錯誤。
4. SFTR指令將源操作數中的位元件的狀態送入目標操作數元件中的高n1位，而SFTL指令將源操作數中的位元件的狀態送入目標操作數元件中的低n1位。
SFTL SFTLP位左移手冊說明

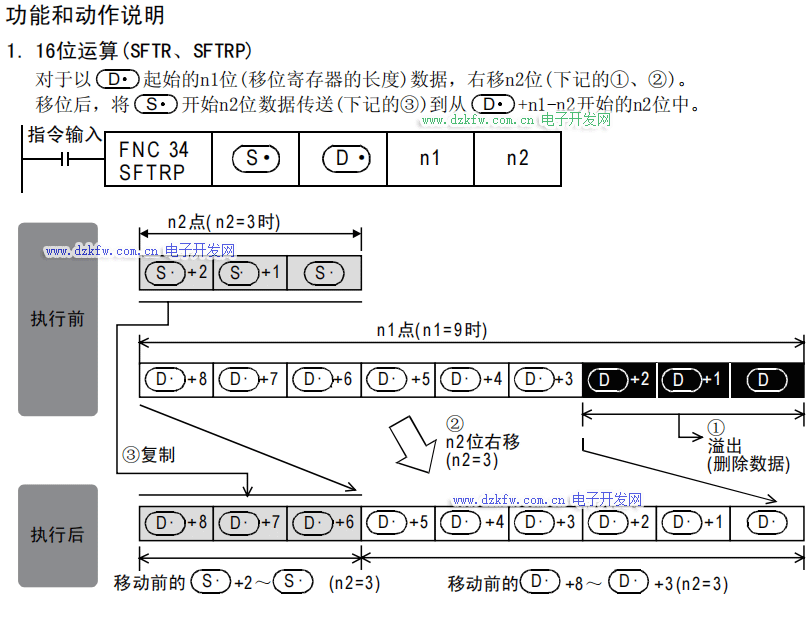

位右移手冊說明
如果將這里的位右移指令更換成位左移指令，就能實現順序啟動，順序停止的功能。
還可以擴展更多的電機或者啟停方式，請自行探索。
