會員注冊下面是由555電路組成的多諧振蕩器的電路圖和波形圖
多諧振蕩器的電路圖和波形圖

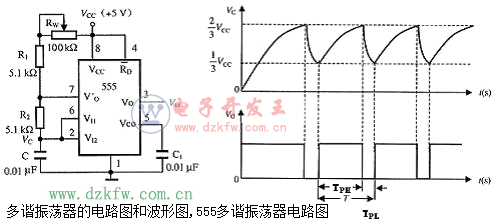

多諧振蕩器的電路圖和波形圖如圖6-4所示。電源接通后，Vcc通過電阻R1、R2向電容C充電。當電容上電vC=2/3Vcc時，閥值輸入端⑥受到觸發，比較器C1翻轉，輸出電壓Vo=0，同時放電管T導通，電容C通過R2放電;當電容上電壓Vc=1/3Vcc，比較器C2工作，輸出電壓Vo變為高電平。C放電終止、又重新開始充電，周而復始，形成振蕩。
多諧振蕩器的電路圖和波形圖
由上分析可知：
a)電路的振蕩周期T、占空系數D，僅與外接元件R1、R2和C有關，不受電源電壓變化的影響。
b)改變R1、R2，即可改變占空系數，其值可在較大范圍內調節。
c) 改變C的值，可單獨改變周期，而不影響占空系數。
另外，復位端④也可輸入1個控制信號。復位端④為低電平時，電路停振。
