會員注冊在嚴寒冬天，紅外取暖器成為家庭的取暖設備，其發熱管大多為三到四支組成，每支發熱管由一開關控制，通過選擇開關來控溫，控溫極不均勻。本電路可使所有發熱管同時使用，可實現溫度的無級調節。

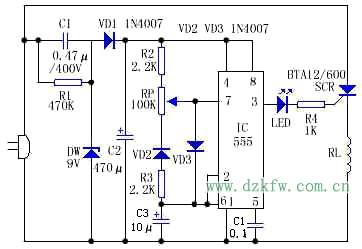

工作原理：電路如上圖所示，IC（555）接成低頻振蕩器，調節RP可改變C3的充放電時間常數，IC的③腳輸出脈沖占空比隨之改變，即改變了可控硅的導通與關閉時間比，從而控制了發熱管RL上得到的平均功率，達到溫控目的。當RP調到最上端時，IC輸出脈沖占空比約為“0”，RL上得到的功率最小；當RP調到最下端時，IC輸出脈沖占空比約為“1”，RL上得到最大功率。因此，調節RP可使IC輸出脈沖占空比在“0”和“1”之間連續變化，RL上得到的便是在最大和最小之間連續變化的平均功率，LED亮度相應變化作為平均功率大小指示。此溫控器還可用于其他阻性發熱器具作為功率調節器，且不會產生電磁場干擾。可控硅功率大小選擇視發熱管功率而定，一般1KW～1.5KW的取曖器可選用BTA12/600的可控硅，加一片散熱片為好。
