會員注冊壓電觸發開關電路，這里描述的是一個單片機兼容沖擊傳感器開關模塊工作在5V的直流電源。整個電路可組裝在一個5×7厘米的普通電路板。壓電陶瓷元件（Pz1）也可以被安裝在PCB上沒有任何困難。該模塊提供了一個“邏輯”（H）的輸出時，傳感器（Pz1）檢測到一個有效的沖擊。默認情況下，這個高信號可用一段近1秒。但是你能改變這個修改的RC時間在CMOS單穩態電路建立在m7555cn恒定的部分的值（U1）。
一個5mm的LED（LED1）是增加的輸出狀態的有效的視覺指示。想象的樂趣你可以建立一個鼓包，然后搖房子。該電路可以讓你把你的Arduino到鼓。迪斯科舞廳燈光閃爍，與低音鼓梆曲調是另一個應用程序的例子！
的沖擊傳感器開關電路原理圖
7555數據表

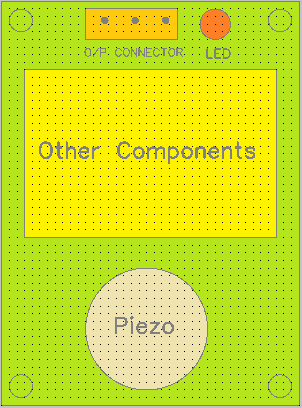

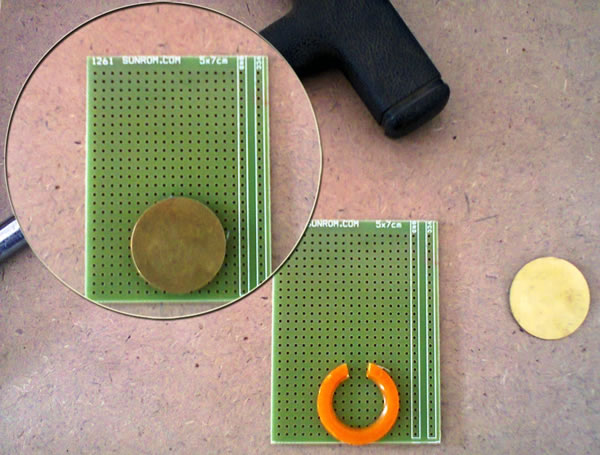

提出的電路板布局布線圖。首先應用薄膠量到標記區域在PCB壓塑料墊圈（合適的直徑）成膠，放在一邊，直到膠水是困難的。其次，應用在洗衣機上的膠點，使壓電（與presoldered線）和焊接導線到電路板。決定你想發送你的線在你完成這一步。很難把線之后。現在你可以完成施工的焊接剩余的組件在電路圖表示。施工后，輕輕敲打或壓電傳感器與你的fingertipor小錘測試電路。每一次的壓電元件接收到，紅色LED燈近一秒。請注意，壓電元件很容易被損壞，所以很溫和。
零件清單
1：m7555cn（恩智浦）
素D1：1N4148
LED1：5mm／毫米紅色
為：27毫米壓電陶瓷元件（壓電盤）
R1：470萬¼；W
R：100K ¼；W
R3：100K ¼；W
R4：1.5K ¼；W
1kpf C1：（102）陶瓷
C2：10uF鉭/ 16V
（塑料墊圈壓：25毫米外徑×內徑20毫米×2mm厚）
筆記
這個電路的檢測靈敏度是故意在很大程度上降低了。環境振動不會觸發電路
m7555cn是IC555 CMOS版本。解耦capacitorat IC的引腳5是不是很需要這個版本
如果你是一個熟練的愛好者，嘗試構建電路采用貼片元件。這將減少模塊的尺寸和增加電路的穩定性。U1在SO - 8封裝零件編號是m7555cd（原型與封裝測試）
由于壓電傳感器可以輸出高電壓信號，它包括齊納二極管保護電路的輸入的一個很好的實踐
幾乎不期望從這個電路精確的結果。如果你的應用需要簡單的遙感這可能是一個偉大的選擇和省錢！
