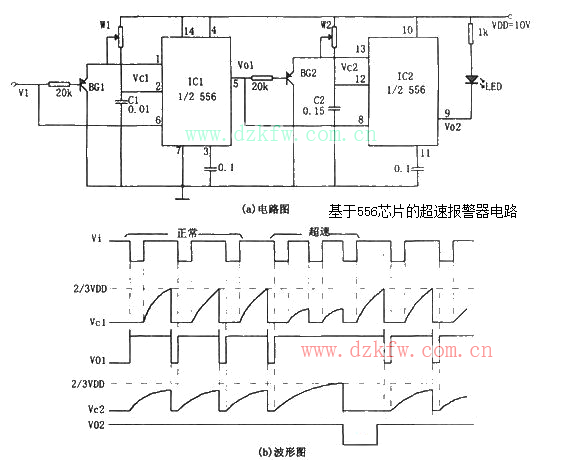

會員注冊該電路由雙時基集成電路NE556和一些阻容元件構成。自轉速傳感頭來的負極性脈沖加到IC1的觸發端⑥腳和晶體管BG1的基極，使BG1導通，且將IC1置位．相應輸出(⑤腳)高電平。在負脈沖期間，電容器C1不充電，在負脈沖過后，C1才進行充電。
當正常轉速時，因脈沖間隔長，在下一個脈沖到來之前，C1上的充電電壓達到2/3VDD，故IC1電路自動翻轉，⑤腳輸出低電平。當轉速超過正常值時，輸入脈沖間隔變短，相應C1上的電壓尚未達到2/3VDD，C1通過導通管BG1放電，IC1電路被置位，持續輸出高電平。
IC2單穩態觸發器的工作與IC1類同，只是其受IC1的輸出控制，且IC2的充電時間常數(1.1Rw2C2)大于Vo1在正常轉速時輸入脈沖的周期，故在正常轉速時，C2上的充電電壓低于2/3VDD，IC2輸出高電平。當超速時，由于Vo1持續為高電平，故C2上的電壓充到2/3VDD，相應使IC2翻轉，發生復位，輸出低電平。此時發光二極管發光，告知已超速，即報警。
