會員注冊夜晚狗叫防盜提醒電路,Audible alarm
關鍵字：防盜提醒電路圖
設計這種提醒電路的靈感源自家里養的寵物狗，當它覺察到有移動的陰影時開始連續狂吠。狗在低光線的夜間具有自適應提高其視覺靈敏度的能力，特別是移動物體。如果移動的陰影是夜間盜賊，正好用來制作一臺利用狗叫的防盜提醒器。
當狗叫發生時，狗叫聲通過話筒使電路接通一照明燈．使之發光一段時間，提醒住宅主人可能有夜盜闖人。

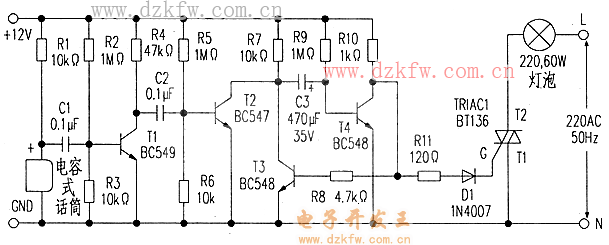

電容式話筒安裝在狗舍里，用來檢測狗叫聲并產生交流信號。此交流信號通過隔直電容C1送至晶體管T1的基極。T1和T2將聲音信號放大后．在T2集電極送出電流脈沖。
此觸發脈沖加至T3集電極．并經耦合電容C3送至T4，使T4截止。T4的集電極高電位經R8使T3正偏導通。T3導通后C3開始放電，使T4繼續保持截止。T4的截止狀態一直保持到C3充電充足到使T4能導電為止。
T4導通后，其集電極電壓變低．使T3進入截止狀態。R9和C3均是定時元件．C3充電充滿后，其放電時間約為2分鐘。
因此，當話筒前有狗叫聲發生時，雙向可控硅BT136導通，并使燈泡發光約2分鐘。這足以提醒房主警覺。
