會員注冊電源切換

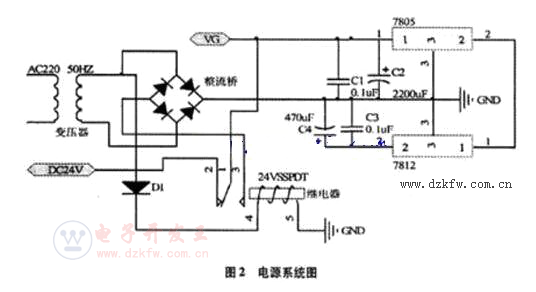

直流輸入采用單刀雙閘繼電器，交流上電常開閉合，常閉打開實現交流優先，交流斷電繼電器斷電，常閉閉合，實現自動切換。在切換時，時間很短，C1 可提供一定時間的電量，可以實現不斷電切換，不影響充電。見圖2 所示。
發射及接收電路

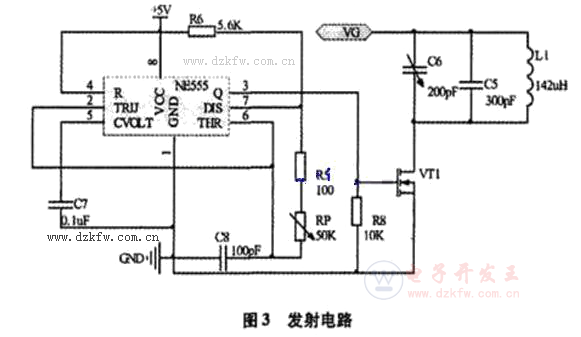

發射電路由振蕩信號發生器和諧振功率放大器兩部分組成， 見圖3 所示。采用NE555($0.0700) 構成振蕩頻率約為510KHZ 信號發生器，為功放電路提供激勵信號;諧振功率放大器由Lc 并聯諧振回路和開關管IRF840($0.6202) 構成。振蕩線圈按要求用直徑為0.8mm 的漆包線密繞2O 圈，直徑約為6.5cm，實測電感值約為142uH ，由， 當諧振在510KHZ 時，與其并聯的電容c5、c6 約為680P，可用470pF 的固定電容并聯一個200PF 的可調電容，可方便調節諧振頻率。
MSP430無線充電器電路原理圖發射電路
大功率管TRF840 最大電流為8A、完全開啟時內阻為0.85 歐，管子發熱量大，所以需要加裝散熱片。當功率放大器的選頻回路的諧振頻率與激勵信號頻率相同時，功率放大器發生諧振，此時線圈中的電壓和電流達最大值，從而產生最大的交變電磁場。當接收線圈與發射線圈靠近時，在接收線圈中產生感生電壓，當接收線圈回路的諧振頻率與發射頻率相同時產生諧振，電壓達最大值。構成了如圖4 所示的諧振回路。實際上，發射線圈回路與接收線圈回路均處于諧振狀態時，具有最好的能量傳輸效果。
MSP430無線充電器電路原理圖諧振回路
充電電路

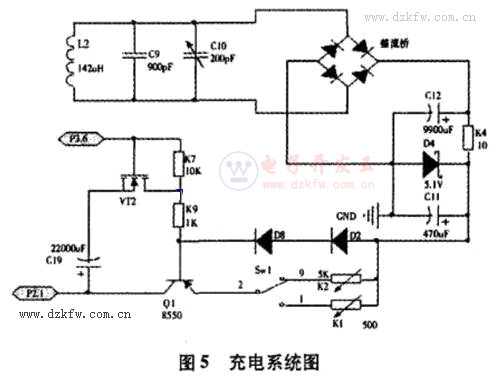

如圖5 所示，電能經過線圈接收后，高頻交流電壓經快速二極1N4148($0.0054) 進行全波整流，3300F 的電容濾波，再用5.1v 壓二極管穩壓，輸出直流電為充電器提供較為穩定的工作電壓。
MSP430無線充電器電路原理圖
充電效率是一個不得不考慮的問題。本設計系統可以在發射接收電路的能量傳輸部分做適當改進，以獲得更高的效率和更遠的距離;也可以設計充電設備檢測電路， 在沒有能量接收電路時能量發送部分處于睡眠狀態，當能量接收電路靠近發送部分時，激活發射電路開始充電。本設計系統達到了設計要求，具有無線充電、攜帶方便、成本低、無需布線等優勢，有著廣泛的應用前景。
