會員注冊電源是電子電路基礎，而開關電源尤為重要，了解和掌握開關電源知識對于我們來說是非常必要的，因為當你非常熟悉和了解開關電源電路的時候，其他電路的分析和了解，也就變得很簡單了
單管并聯式開關電源分為自激式和他激式，簡單的說自激式開關電源是開關變壓器參與震蕩脈沖，而他激式就是開關變壓器不參與震蕩脈沖。
這里和大家分析單管自激式開關電源原理，因為應用比較多，相對來說，原理簡單，便于理解和掌握
一：主要電路概述：
1，EMI濾波電路
EMI濾波電路是 市電進入電源之后的首先經過的電路，其主要作用就是阻礙電網到電源以及電源到電網的EMI干擾，同時也可以起到抑制突波、保護電源的作用 ，主要元件是 X電容，Y電容，共模電感。

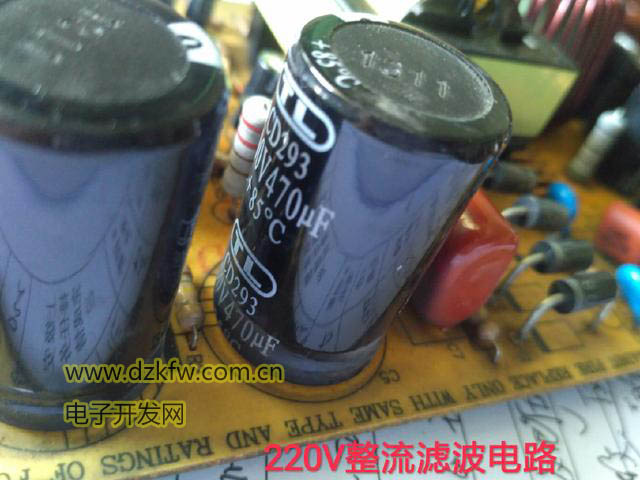

2，整流，濾波電路
這個比較簡單，也很常見，主要是將220市電通過整流濾波，變成300V左右的直流電，主要元件是四個整流二極管，濾波電容
3，啟動電路
開關電源啟動的時候，需要一個啟動電流，這個電流由啟動電路提供。常規的做法是采用阻容串聯電路提供啟動電壓，主要元件是電阻和電容。

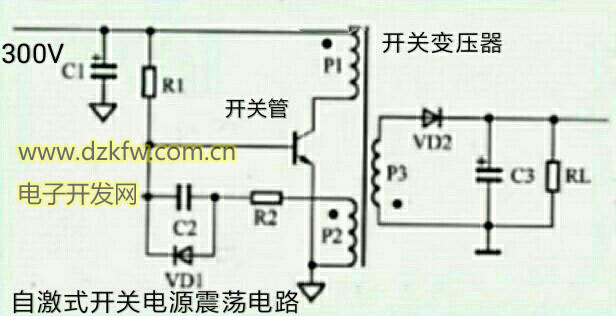

4，震蕩電路
這是開關電源的核心電路，由這里產生高頻脈沖電壓，通過開關變壓器次級輸出我們所需要的電壓
主要元件：開關管和開關變壓器
5，取樣和比較放大電路
這兩個電路主要是通過從變壓器次級整流濾波后取樣，經過比較放大，通過光耦反饋給振蕩電路，用于調節脈沖寬度
6，保護電路
保護電路有很多，過流，過欠壓，浪涌，等等。
二：單管自激式開關電源工作原理流程介紹
220V市電輸入，經過EMI和整流濾波后變成了300V直流電壓，然后經過開關變壓器的初級后加到了開關管的C極（集電極）。
同時，整流濾波后的300V經過一個啟動電阻（啟動電路），到震蕩電路，震蕩電路就開始工作，開關管就一開一關，不斷重復，這個時候在變壓器次級就產生感應電動勢，感應電動勢產生的電流經過整流，濾波，就成了我，所需要的電壓！
同時變壓器次級整流濾波后一部分電流經過取樣，經過比較放大，通過光耦反饋給振蕩電路用于調節震蕩頻率。保護電路和震蕩電路相關聯，保護電路發現異常后，也會將信息傳遞給振蕩電路，使振蕩電路停震，停止工作，防止故障擴大。單管自激式開關電源電路和原理比較簡單。
建議大家花點時間看看實物，只有弄明白了原理以及其構成元件，后續的故障排除分析就迎刃而解了
通俗文章，主要目的在于方便大家理解，不會很嚴謹，歡迎評論，留言指正！
