1、單項選擇題
1）濾波電路中，濾波電容放電常數愈大，輸出濾波電壓（ ），濾波效果愈好；
A 愈低、 B 愈高、 C 愈好、 D 愈小
2）（ ）二極管適合小電壓大電流整流；
A 肖特基勢壘、 B 快速恢復、 C 超快速恢復、 D 普通
3）總效率 η = ( ) / Pin ╳ 100%
A P總 、 B Pout 、 C P、
4）整流二極管的最大反向電壓是指整流管（ ）時，在它倆端出現的最大反向電壓；
A 導電、 B 不導電、 C 導通、 D 不導通
5）（ ）一般用在，輸入電壓小而輸出電壓大、輸出電流不大的場合
A 全波整流、 B 半波整流、 C 倍壓整流、 D 全橋整流
6）利用電感具有（ ）的特點，在整流電路的負載回路中串聯電感起濾波作用；
A 限流 、 B 儲能、 C 阻止電流變化、 D 瞬間儲能
7）在磁性元件中，一般（ ）代表磁心的橫截面積；
A Ac 、 B Ad、 C Ae、 D Asec
8）在磁性元件中，一般（ ）代表磁心的窗口面積；
A Ac 、 B Ad、 C Ae、 D Asec
9）漏感是指沒有耦合到磁心或其他繞組的（ ）；
A 能量 、 B 剩余電感、 C 電感量、 D 電流能量
10）（ ）是指一個輸出端的負載變化時，使其他輸出端電壓波動大小；
A 負載調整率 、 B 輸出能力、 C 影響量、 D 交叉調整量
11）在開關電源工作方式中，哪種開關方式及經濟又簡單實用？
A 正激、 B 推挽、 C 反激、 D 全橋、 E 半橋
12）在正激式開關電源中，一般占空比應為（ ）；
A (15~25)%、 B (25~35)%、 C (35~45)%、 D (45~55)%、
13）反激式開關電路的功率ＭＯＳ管的Id一般為（ ）；
A 2Pout/Vin(min)、 B 1.2Pout/Vin(min)、
C 1.5Pout/Vin(min)、 D 3Pout/Vin(min)
14）在推挽式變換器電路中，一般都是由兩個（ ）變換器電路工作在“推挽”方式下，及兩個開關交替打開和關閉；
A 正激、 B 推挽、 C 反激、 D 全橋、 E 半橋
15）在正激方式工作的開關電源，往往要增加一組繞組即勵磁繞組，其主要作用是（ ）；
A 沒多大作用、 B 增加輸出能量、 C 增加剩余磁通量、 D 磁芯復位
16）設計正激式變換器時，應選用適當?shù)拇判居行w積，并選擇空氣隙，以免磁芯（ ）；
A 磁心復位、 B 怎加輸出能量、 C 增加剩余磁通量、 D 、 飽和
17）在開關電源中，使用功率MOS管而不是用晶體管或雙晶體管，這是因?yàn)镸OS管有很多性能上的優勢，主要表現在（ ）；
A 放大狀態下、 B 低頻狀態下、 C 高頻狀態下、 D 、 飽和狀態下
18）每個開關電源中都有一個交流電壓最大的節點，這個節點就是（ ）；
A 功率開關的柵極、 B 功率開關的源極、 C 控制IC的地、 D 功率開關的漏極
19）開關電源的最佳布置的流程是（ ）；
A
a）放置變壓器或電感；
b)布置功率開關管電流環路；
c)布置輸出整流器電流環路；
d)把控制電路與交流功率電路連接；
e)布置輸入環路和輸入濾波器；
f)布置輸出負載環路和輸出濾波器；
B
a）放置變壓器或電感；
b) 布置功率開關管電流環路；
c) 布置輸出整流器電流環路；
d) 布置輸出負載環路和輸出濾波器；
e) 把控制電路與交流功率電路連接；
f) 布置輸入環路和輸入濾波器；
C
a）放置變壓器或電感；
b)布置功率開關管電流環路；
c)把控制電路與交流功率電路連接；
d)布置輸入環路和輸入濾波器；
e)布置輸出整流器電流環路；
f)布置輸出負載環路和輸出濾波器；
D
a) 布置功率開關管電流環路；
b) 布置輸出整流器電流環路；
c) 把控制電路與交流功率電路連接；
d) 布置輸入環路和輸入濾波器；
e)布置輸出負載環路和輸出濾波器；
f)放置變壓器或電感；
20）開關電源的功率可由下式計算：Pin = Pout / η 這里的η是（ ）；
A 估計的開關電源效率 B 開關電源的效率
C 開關電源總效率 D 電源內高頻變壓器的效率
21）對于無源感性負載，（ ）就是電壓和電流波形之間的相位差；
A 功率 B 功率系數 C 功率因數 D 效率
22）( ) 是一種鐵心結構，是一種由幾類材料復合而成的復合型鐵心；
A 鐵粉心 B 磁粉心 C 鐵基納米合金 D 鐵鎳非晶合金
23）負反饋電路的核心是一個高增益的運算放大器，稱作（ ）；
A 電流誤差放大器 B 電壓誤差放大器 C 同相放大器 D 反相放大器
24）在單端正激式變換器電路中，隔離器件是一個（ ）；
A 純粹的變壓器 B 光耦 C 電感 D 儲能器件
25） 變壓器電壓、電流及匝數的關系式為：Np / Ns = Vp / Vs = Is / Ip ；其中Np是：
A 初級變壓器的匝數
B 次級變壓器的匝數
C 初級變壓器的匝數和
D 次級變壓器的匝數和
26）變壓器電壓、電流及匝數的關系式為：Np / Ns = Vp / Vs = Is / Ip ；其中Ns是：
A 初級變壓器的匝數
B 次級變壓器的匝數
C 初級變壓器的匝數和
D 次級變壓器的匝數和
27）（ ）是電源一個或多個輸出端負載變化時，對其他輸出端電壓的影響；
A 變化輸出量 B 交叉影響量 C 交叉調整量 D 變化影響量
28）功率開關部分的主要作用是把直流輸入電壓變換成（ ）的交流電壓；
A 正弦輸出 B 方波輸出 C 脈沖輸出 D 脈寬調制
29）每個開關電源內部都有（ ）個環路，每個環路都是相互獨立的，對布ＰＣＢ板非常重要；
A、 ３ B 、 ４ C、 ５ D、 ６
30）（ ）功率調整管工作于開關狀態，它的變化效率高；
A 線性電源 B 開關電源 C 調制電源 D 穩壓電源
1）一般開關電源采用哪幾種工作方式，列出其中四中（ ）；
A 正激、 B 反激、 C 推挽、 D 半橋 E 線性 F 全橋
2）電源工作的組織結構有哪幾種（ ）；
A 高效諧振開關電源、 B 雙端驅動、 C 線性電源、 D 半橋
E PWM控制開關電源
3）典型的輸入整流濾波電路由三到五部分組成他們是（ ）；
A EMI濾波器、 B 啟動浪涌電流限制器、 C 浪涌電壓抑制器 、
D 整流級 E 輸入濾波電容
4）制作電源需要考慮哪些因素是（ ）；
A 熟練程度、 B 重量和尺寸、 C 功率的大小、
D 輸入及輸出特性 E 成本
5）控制電路的主要組成部分是（ ）；
A 驅動電路、 B 調節器電路、 C 并機均流電路、
D 保護電路、 E 輔助電路
6）功率MOS管驅動電路十分講究，一般有（ ）；
A 用TTL電路驅動 B 用線性電路驅動
C 用隔離變壓器驅動 D 直接接在運算放大器輸出端
7）開關電源的內部損耗大致可包括（ ）；
A 開關損耗、 B 熱損耗、 C 附加損耗、 D 電阻損耗、 E 導通損耗
8）磁性非晶合金可以從化學成分上分為下列幾類（）；
A 鐵基非晶、 B 鐵鎳基非晶、 C 鈷基非晶 、
D 鐵基納米晶 E 鋅納米晶
9）一般高頻變壓器除了具有（ ）的作用，還具有（ ）的作用；
A 儲存能量、 B 初、次級間安全隔離、
C 變壓器和額流圈、 D 升壓和降壓
10）光電耦合器主要由（ ）元件構成；
A 發射二極管 B 發光二極管 C 光敏三級管 D 接受三級管
11）電容器是各種電子設備中不可缺少的重要元器件，它廣泛用于（ ）等多種場合；
A 抑制電源噪聲 B 提高輸出能力 C 尖峰的吸收 D 濾波
12）軟開關電源工作方式的電路中，一般可分為（ ）幾類；
A 零電壓電路 B 零電流電路 C 零電壓/電流共存電路
13）UPS（不間斷電源）按工作的原理可分為（ ）；
A 動態式 B 單相式 C 三相式 D 靜態式
14）動態式UPS的主要組成部分是（ ）；
A 整流器 B 電池 C 直流電動機 D 慣性飛輪 E 交流發電機
15）每個開關電源內部都有四個電流環路，每個環路都要相互分開，它們是（ ）；
A 功率開關管交流電流環路 B 輸出整流器交流電流環路
C 輸入電源電流環路 D 輸出負載電流環路 E PWM控制環路
16）EMI濾波器的主要作用是濾除（ ）；
A 開關噪聲 B 輸入線引入的諧波 C 高頻干擾 D 低頻干擾
17）在開關電源中使用的PWM控制的IC，一般具有下列特點（ ）；
A 自動補償 B 具有充放電振蕩電路，可精確的控制占空比
C 工作電流低 D 內部具有參考電源
18）整流器損耗可以分為（ ）部分；
A 開通損耗 B 導通損耗 C 功率輸出損耗 D 關斷損耗
19）線性電源有（ ）幾種類型；
A 并聯式 B 串聯式 C 升壓式 D 降壓式
20）通常與電源相關的附加功能是（ ）；
A 與外部電源同步 B 輸入低電壓限制 C 輸入高電壓限制 D 緊急調電信號
21）設計開關電源，選擇最合適的拓?fù)湫问街饕紤]的因數是（ ）；
A 輸入輸出是否需要變壓器隔離 B 加在變壓器一次側或電感上的電壓值是多大 C 通過開關管的峰值電流 D 加在開關管上的最高峰值電壓
22）開關電源優點主要集中在（ ）；
A 安全可靠 B 體積小重量輕 C 穩壓范圍寬 D 功耗小
23）開關電源的技術發展動向是（ ）；
A 高效率 B 模塊化 C 調試方便 D 低噪聲 Ｅ 抗干擾能力強
24）設計開關電源主要考慮的步驟是（ ）；
A 主電路形式的選擇 B 開關的工作頻率 C 功率器件的確定
D ＰＣＢ板的考慮 Ｅ 控制電路的設計
25）影響高頻開關電源的主電路方案的因素是（ ）；
A 輸入輸出電壓、電流范圍與半導體器件規格的配合
B 開關的工作頻率
C 電路的可靠性，工作范圍的適應性
D 減小體積、重量和提高效率；較小損耗可減小散熱器的尺寸和重量；
Ｅ 減小對電網的污染
26）未來的開關電源發展的新技術有（ ）；
A 同步整流方式的應用、 B 均流技術的應用、
C 模塊化的設計、 D 功率因數的改善、
27）在開關電源中，所需的整流二極管必須具有（ ）等特點；
A 足夠的耐壓 B 正向壓降低 C 快速恢復 D 足夠的輸出功率
28）高頻變壓器的（ ）和肖特基蒸餾二極管的（ ）在管子截至?xí)r，會形成一個諧振電路，它會引起（ ）過壓振蕩；
A 總電感 B 漏電感 C 結電容 D 瞬時 Ｅ 多諧

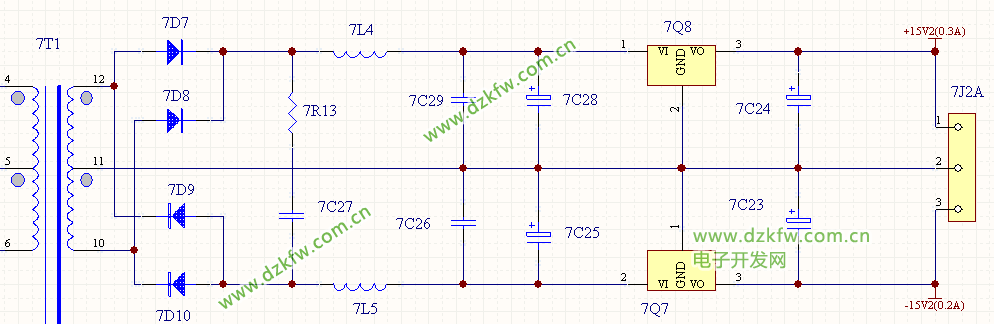

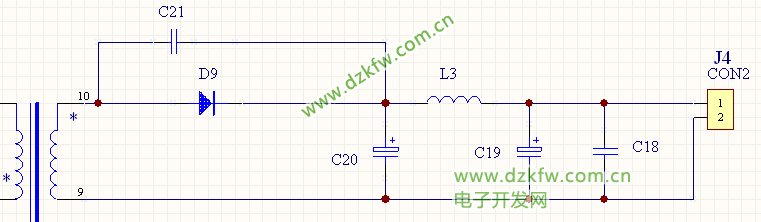

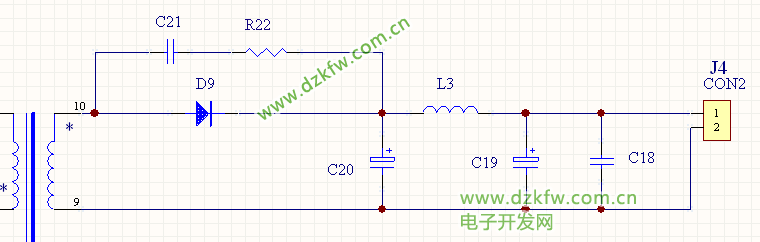

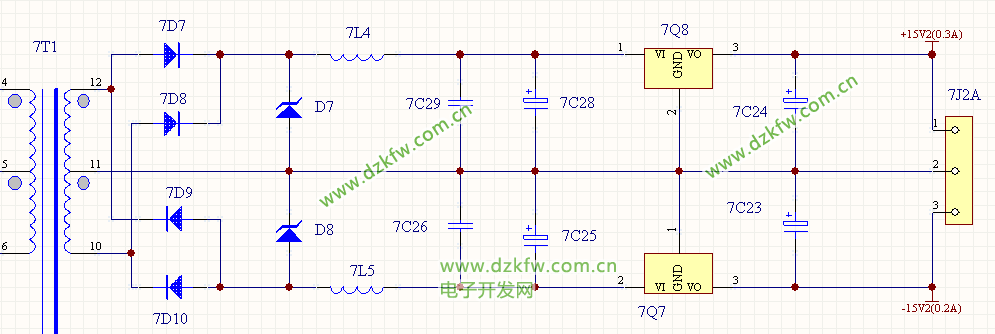

29）為防止功率管（ＭＯＳ）截至期間燒壞，會增加ＲＣ吸收電路進行抑制，它們的形式是（ ）；
Ａ
B
C
D
30）在隔離式開關電源中，使用光耦作為輸入輸出隔離，但必須遵循的原則是（ ）；
Ａ 所選的光耦器件必須符合國內或國際的有關隔離擊穿電壓標準
Ｂ 必須有足夠的電流驅動能力
Ｃ 若用放大電路驅動光耦，必須保證它能夠補償耦合器的溫度不穩定和漂移
Ｄ 所選的光耦器件必須有較高的耦合系數；
31）PCB板合理的裝配十分重要，應采取下列順序裝配（ ）；
A 焊裝小功耗電阻及小電容；
裝大功率電阻；
安裝IC
裝MOS管
裝大體積的電容器
裝高頻變壓器
B 焊裝小功耗電阻及小電容；
裝大功率電阻；
安裝IC
裝高頻變壓器
裝大體積的電容器
裝MOS管
C 焊裝小功耗電阻及小電容；
裝MOS管；
安裝IC
裝高頻變壓器
裝大體積的電容器
裝大功率電阻
32）通信類電源的要求很多，主要?dú)w納為（ ）；
A 雜音電壓小 B 少污染 C 自動保護 D 電壓準確和穩定
E 自動監測和集中控制
1）浪涌就是輸入電壓超出預期最高電壓Vin(hi)的時間段，在這段時間里，電源必須能夠承受這個浪涌電壓，并正常工作；
2）負載調整率就是負載電流從半載到額定負載時，輸出電流的變化率；
3）功率器件上的伏安乘積就是功率半導體器件上所產生的損耗；
4）調整電壓就是指工作時輸入電壓和輸出電壓之間的電壓降；
5）三端穩壓電源用于大部分板載電源的場合，在這種場合成本和易用性是它的優勢；
6）在正激式開關電源電路中，續流二極管的作用就是由于電感上的電流不能突變，電感電流就通過該二極管繼續供給；
7）KA(UC)3844B控制芯片，是電壓型PWM控制IC；
8）在開關電源中，所需的整流二極管必須要有正向壓降低、快速恢復的特點，還應具有足夠的輸出功率；
9）制作高頻變壓器時，一般把最主要輸出的那一組繞組緊靠原邊繞制；
10）一次與二次、二次與二次繞組的緊密耦合，是變壓器設計者最理想的目標；
11）輸出濾波器把經過整流以后的交流方波變換成直流輸出；
12）在儀器或設備中出現EMI干擾應采用合理布局、機殼正確的接地處理，出現FRI干擾應采用濾波處理；
13）正激式變壓器的第三個繞組稱為鉗位繞組，它主要是在晶體管截至?xí)r，使高頻變壓器的磁通復位；
14）正激式變壓器由兩個作用，第一、實現輸入和輸出之間的電隔離；第二、升高或降低經脈寬調制以后的交流輸入電壓幅值；
15）磁性元器件的設計是一個優秀的開關電源設計的關鍵；
16）在電源的輸入電路中，浪涌抑制部分要放在EMI前，整流和濾波電容后，這樣效果更好；
17）高頻變壓器輸出電壓的大小與變壓器的匝數成反比；
18）頻變壓器輸出電流的大小與變壓器的匝數成反比；
19）過電壓保護的目的是防止控制電路出現故障時，輸出電流過高燒壞元器件；
20）為了減少濾波電容的等效串聯電阻，經常會把多個電容串聯使用； ╳
21）電容器的等效電阻Resr，是電容器的引腳電阻以及電容器的極化損耗、電力損耗的等效電阻相串聯構成的；
22）不管是正激式開關方式還是反激式工作方式的電源中，制作變壓器都要開一定的氣隙以防止變壓器飽和；
23）推挽式變換電路實際上是由兩個正激式變換器電路組成，只是它們工作時相位相反；
24）鐵氧體性能參數是由其本身的材料和體積決定的，因此在任意溫度下其飽和磁通密度都是固定不變的；
25）我們所說的電源的效率就是電源的輸出功率對輸入功率的比；
26）為減小濾波電容的等效電阻（ESR），經常用多個電容串聯；
27）電流型控制器用在占空比超過50%的場合時，在電流波形上要加一個斜率補償器，否則系統不會穩定；
28）整流器的導通損耗就是指整流器通過電流時的損耗；
29）IGBT是功率MOS和雙極性晶體管組成的復合器件；
30）功率因數 = 有功功率 / （ 有功功率 + 無功功率 ）；
31）直流濾波扼流圈安裝在開關電源的輸出側，以進一步抑制開關電源輸出的電壓和電流的紋波。
32）流過直流濾波電感的電流是在一個直流電流上疊加了小的交流分量的電流；
33）動力用電就：三相三線制，線電壓380V，對稱用電；
34）升壓型直流變換電路的主要特點是：不隔離、輸出電壓只能大于或等于輸入電壓；
（有些幾個題是相關的，畫圖的時候注意考慮下面的題）
a、端反激式

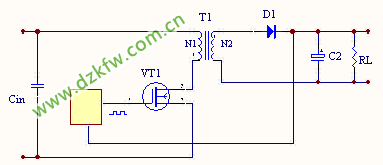

1）畫出單端反激式開關電源的原理（只畫示意框圖） 5分；
2）畫出變壓器上（Usw、Ipri）波形圖 5分；
3）簡答分析（連續）工作原理 5分。
b、推挽式

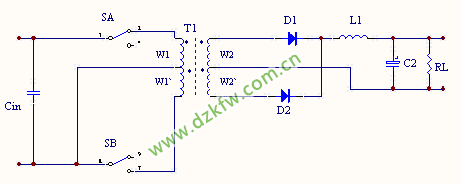

4）畫出推挽式開關電源的原理（只畫示意框圖） 5分；

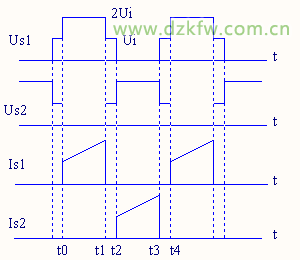

5）畫出變壓器上（Us1、Us2、Is1、Is2）波形圖 5分；
6）簡答分析（連續）工作原理 5分 。
11 5、 電源的原理圖設計分析22
（不需要計算值的大小，只畫出示意圖）

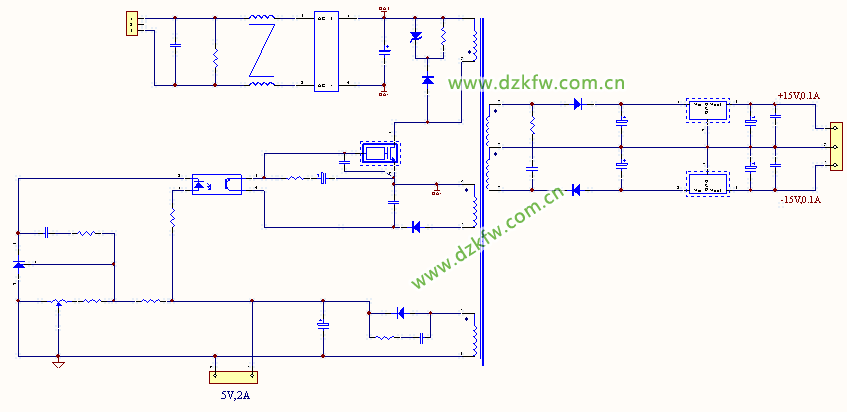

1、反激式
1）使用Topswitch（TOP227Y）控制； 4分
2）輸入電壓為220±20V（AC）； 4分；
3）采用全橋整流方式； 4分；
4）輸出 ±15V，0.1A； 10分；
5）輸出 5V，0.2A； 4分；
6）有反饋調整電路； 4分。
2：

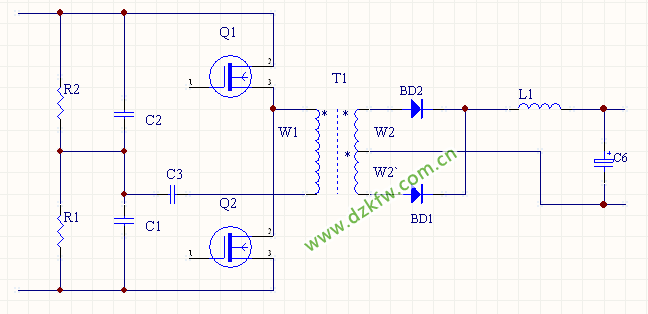

1）試說出下列電路時哪一種拓?fù)湫问剑? （5分）
2）說出電路中C3的作用？ （5分）
3）它與其它電路（如推挽式）有啥不同？（5分）

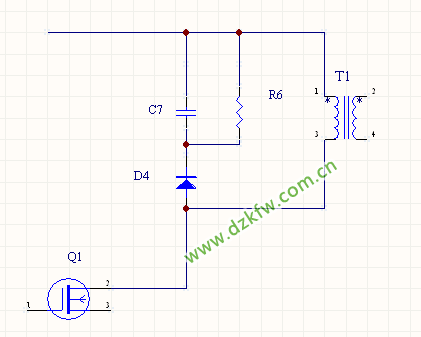

3、試分析下電路的R6、C7和D4的作用（10分）

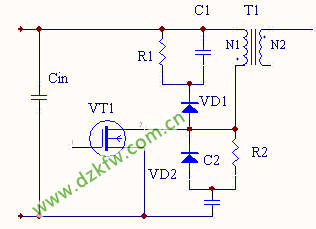

4、試分析下圖中R1、C1、VD1及R2、C2、VD2的作用？（10分）

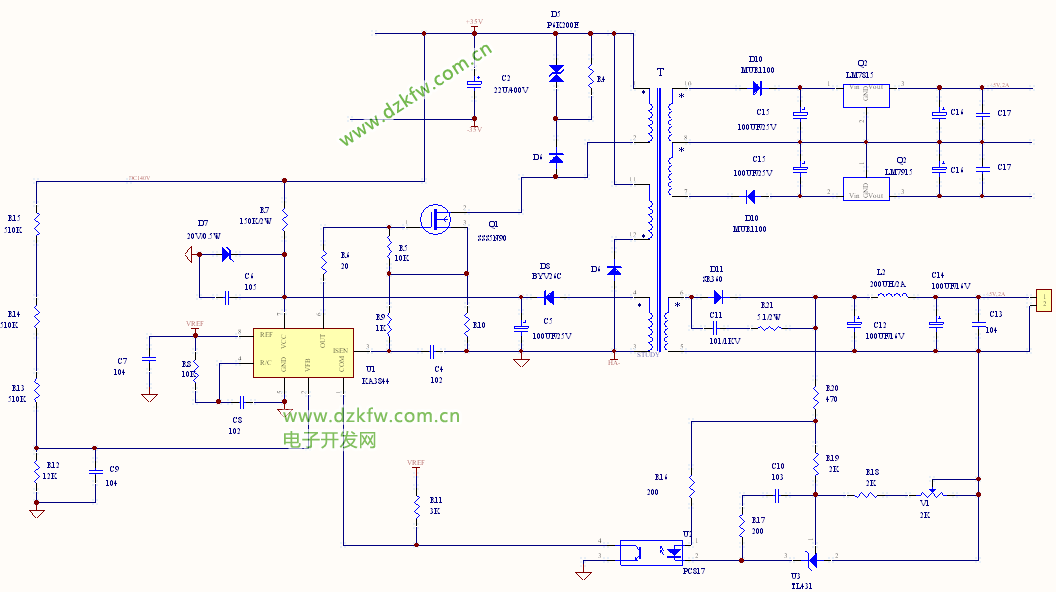

5、正激式
1）使用PWM控制電路（KA3844B）； 4分
2）輸入電壓為35±5V（DC）； 4分；
3）具有勵磁回流電路； 4分；
4）輸出 ±15V，0.1A； 10分；
5）輸出 5V，0.2A； 4分；
6）有反饋調整電路； 4分。
11六、問答221簡述集成穩壓器的分類及各類穩壓器優缺點：
2采用線性集成穩壓器構成實際的穩壓電源時，往往出現故障使電源電路不能正常工作，除了焊接的原因以外，大部分是設計不當造成的。請列出制作的穩壓電源可能出現的故障及其原因。
3簡述開關電源設計步驟：
4簡述開關電源的技術指標
5簡述UPS的選用原則
1、單選題
1-5 BABBC
6-10 CCACD
11-15 CCAAD
16-20 DCDAA
21-25 CBBAB
26-30 BCDBB
2、多選題
1 ABCD
2 ACE
3 ABCDE
4 BCDE
5 ABCD
6 ABC
7 ACDE
8 ABCD
9 BC
10 BC
11 ACD
12 AB
13 AD
14 ABCDE
15 ABCD
16 AB
17 ABCD
18 ABD
19 AB
20 ABD
21 ABCD
22 ABCD
23 ABDE
24 ABCE
25 ACDE
26 ABD
27 BCD
28 BCD
29 ABC
30 ACD
31 B
32 ABCDE
3、判斷題
1-5 √×√√√
6-10 √×√√√
11-15 √×√√√
16-20 ××√××
21-25 √×√××
26-30 ×√×√√
31-34 √√√√
4、畫圖簡答
1答：
2答：
3答：
1）VT1導通時，N1儲存能量，D1截止；
2）VT1截止時，N1釋放能量，D1導通；
3）變壓器T1除了有初次級安全隔離作用外，它還有變壓器額流圈的作用，所以反激式工作方式次級部需要加電感，但實際設計中在濾波電容之外加一小電感，用以降低開關噪聲。
4答：
5答:
6答：
在一個周期內有4個開關狀態，其中2和4是完全相同的，這里的S1和S2是交提導通的，會在W1和W1`形成相位相反的交流電壓；
1）t0—t1：S1導通，D1導通，電流流過W2—D1—C—R 電流上升；
2）t1—t2：所有開關斷開，W1電流為零，電感經過D1、D2續流，各占電感點流的一半，電感L的電流逐漸下降；
3）t2—t3：S2導通，D2導通，電流流過W2`—D2—C—R 電流上升；
4）t3—t4：和2的狀態完全一致。
5、電源的原理圖設計分析
1答：
2答：
1）此電路時半橋型工作的拓?fù)湫问剑?/P>
2）C3的作用是隔直的作用；
3）主要不同的是開關管承受的電壓不同，推挽每個開關管承受2倍的電源輸入電壓。而此電路之承受1倍的輸入電壓。
3答：
其主要作用是：可以吸收過電壓尖峰，減小過電壓危險，防止MOS管Q1擊穿。
4答：
1、R1、C1、VD1用來過電壓尖峰，減小過電壓危險，R2、C2、VD2是緩沖電路，使管斷的過程中電壓緩升，較少開關損耗。
5答：
六、問答
1答：集成穩壓器按出線端子多少和使用情況大致可分為多端可調式、三端固定式、三端可調式及單片機開關式等幾種。
多端可調式是早期集成穩壓器產品，其輸出功率小，引出端多，使用不太方便，但精度高，價格便宜。
三端固定式集成穩壓器是將取樣電阻、補償電容、保護電路、大功率調整管理等都集成在同一芯片上，使整個集成電路塊只有輸入、輸出和公共三個引出端，使用非常方便，因此獲得廣泛應用。它的缺點是輸出電壓固定，所以必須生產各種輸出電壓、電流規格的系列產品。
三端可調式集成穩壓器只需外接兩只電阻即可獲得各種輸出電壓。
單片開關式集成穩壓電源，是最近幾年發展起來的一種穩壓電源，其效率特別高。它的工作原理與上面三種類型穩壓器不同，是由直流變交流再變直流的變換器。目前廣泛應用在電視機和測量?jī)x器等設備中。
2答：
故障一：穩壓電源自激振蕩
產生的原因：
1布線不合理
2補償電容容量不夠
3輸入引線的旁路
4外接控制晶體管的振蕩
故障二：輕負載時穩定度降低
產生的原因：
1外接PNP晶體管擴流時，發射極-基極間電阻過大
2最小負載電流小于1mA
3電路結構不合理
故障三：額定負載時穩定度降低
產生的原因：
1輸入輸出間電壓差過小
2外接晶體管的電流放大倍數不夠大
3電流限制值過大
4電壓檢測處與負載間的引線電阻較大
5散熱條件不充分
故障四：集成穩壓器或外接晶體管由于溫度升高而損壞
產生的原因：
1散熱條件不充分
2輸入產生過電壓
故障五：控制晶體短路時損壞：
產生的原因：
1控制晶體管的額定參數較小
2散熱條件不充分
故障六：集成穩壓器短路時損壞：
產生的原因：
1超過集成穩壓器的電流或安全工作區
2散熱條件不充分
故障七：電源關閉時集成穩壓器損壞：
產生的原因：集成穩壓器加反偏置
故障八：電源接通時集成穩壓器損壞
產生的原因：
1輸入電壓過大
2由于負載充電，集成穩壓器電流超過其最大值或安全工作區
故障九：電源接通或短路后輸出電壓不升高
產生的原因：
1輸出特性相反
2負載閉鎖
故障十：輸出紋波較大
產生的原因：輸入電容濾波器出故障
3答：
1主電路形式選擇
主電路形式主要依據輸出功率大小、輸出電壓高低等進行選擇。若輸出功率較大時宜采用三相輸入電源及橋式逆變電路；若輸出功率較小但輸出電壓較高時宜采用反激變換器電路等。采用單相輸入電源時功率器件、輸入濾波電容等的耐壓要求較低，元器件成本相對也較低，因而輸出功率較小時優先選用單相輸入電源。
對大功率電源，為降低成本，提高電源系統的可靠性，可采用中、小功率模塊并聯供電的方式來實現。
2開關工作頻率選擇
開關工作頻率應根據輸出功率要求與市場器件供應情況等多種因素綜合選擇確定。
3功率器件的確定
根據輸出功率要求與主電路開關工作頻率，可基本選定功率器件類型。
4控制電路設計
控制電路的核心是根據反饋控制原理，將期望輸出電壓信號與實際輸出電壓信號進行比較，利用誤差信號對功率開關器件的導通與關斷比例進行調節，從而實現實際輸出電壓維持在期望電壓附近的目標。
4答：開關電源的優越性表現在：
1功耗小
2穩壓范圍寬
3體積小重量輕
4安全可靠
常見的開關電源電氣技術指標有：
1輸入電源的相數、頻率
根據輸出功率不同，可采用單相或三相電源供電。在輸出功率高于5千瓦時通常采用三相電源供電，以使三相負載均衡
2額定輸入電壓、容許電壓波動范圍
我國工頻電源額定相電壓為220V，線電壓為380V。在容許的輸入電壓波動范圍內都要保證額定輸出功率。
5答：UPS的選用原則：
1功率的確定
2確定相數
3確定UPS是在線式的還是后備式的
4確定UPS的保護時間
5確定UPS的保護時間
6根據供電質量要求選用
7品牌的確定
返回頂部
刷新頁面
下到頁底
