會員注冊 0.引言

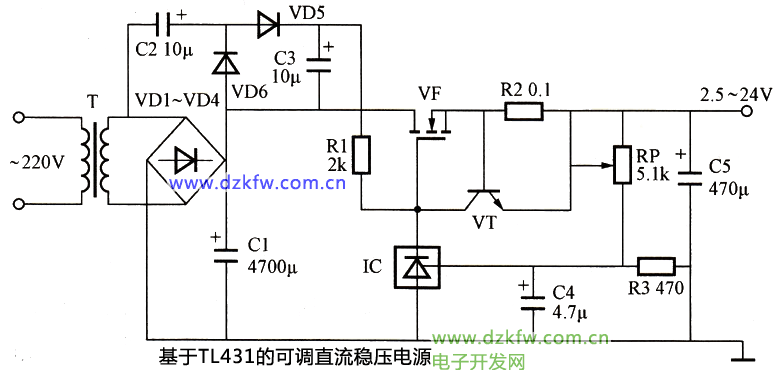

TL431是具有TO－92和DIP－8兩種封裝的精密型可調穩壓集成電路，芯片具有體積小、基準 電壓精密可調，輸出電流大、性能優良等特點，可廣泛用于單片精密開關電源或精密線性穩 壓電源中。利用TL431構成的可調直流穩壓電源典型電路如圖1所示，該電路具有輸出電流大 （最大輸出電流為6A）、電路簡單、使用安全可靠等特點，其輸出電壓可在2.5～24V之間連 續可調。適用于中、小功率用電設備、設施用電。
1．電路結構及主要元器件選擇
由圖1可知。該可調直流穩壓電源由電源輸人電路、倍壓電路，取樣電路、限流保護電 路和電壓調整輸出電路組成。其中，電源輸人電路由電源變壓器T、整流二極管VD1～VD4和濾 波電容C1組成。實際應用時。T常選用50W、二次電壓為25～28V的電源變壓器；VD1～VD4均選 用IN4O07型硅整流二極管。
倍壓電路由二極管VD5、VD6和電容器C2、C3組成。實際應用時，VD5和VD6均選用IN4007型 硅整流二極管。
取樣電路由可調穩壓集成電路IC內部相關電路及電位器RP、電阻器RI、R3和電容器C4組成 。實際應用時，IC選用TL431型精密型可調穩壓集成電路；RP選用線性電位器。
限流保護電路由晶體管VT和電阻器R2組成。實際應用時，VT常選用s9013或C8050型硅NPN晶 體管。
電壓調整輸出電路由可調穩壓集成電路IC內部相關電路及場效應晶體管VF、電阻器R1、R2 和濾波電容C5組成。實際應用時，VF常選用K790型場效應晶體管。
2. 工作原理
電路通電后，交流220V電壓經T降壓、VD1～VD4整流和C1濾波后，產生＋30V直流電壓。該 電壓一路直接加至VF的漏極（D極）上；另一路經倍壓電路升壓為60V，再經RI限流后加至VP 的柵極（G極）上，穩壓調整后的電壓從VF的源極（s極）輸出，將限流電阻R2供給負載。
當電網電壓波動或負載減小引起輸出電壓降低時，通過取樣電路使IC（TL431）第1腳電壓 也降低，經IC內電路處理后使VF的柵極電壓升高，再經VF調整后使輸出電壓增大；反之，當 輸出電壓升高時，TL43l第1腳電壓也隨之升高，經IC內電路處理后使VF的柵極電壓下降，再 經VF調整后使輸出電壓下降。
當負載電路工作正常時，R2兩端的電壓降低于0.6V，VT處于截止狀態，限流保護電路對電 壓調整輸出電路工作狀態無影響；當電源負載過重或負載短路，引起工作電流增大時，R2上 的電壓降也會隨之增大，當該電壓降達到0.6V以上時，VT處于飽和導通狀態，使VF截止，輸 出電壓消失，從而實現限流保護的目的。
3. 安裝與調試
本例介紹的可調直流穩壓電源由于采用專用精密型穩壓集成電路TL431，故外圍電路簡潔。 目前在市面上已有成品出售，使用者根據實際需要選用即可。當自行安裝時，常將焊接好的 電路板置于自制塑料盒中，并通過專用傳輸線與通用標準電源插孔連接即可。通電工作時， 調節RP的阻值，可改變TL431控制端（1腳）基準電壓的高低，從而改變輸出直流電壓的高低 。
