會員注冊三極管的三支引腳，基極（B）、集電極（C）、和發射極（E），可以利用萬用表簡單地判定出。三極管的ｈFE值也可測得。

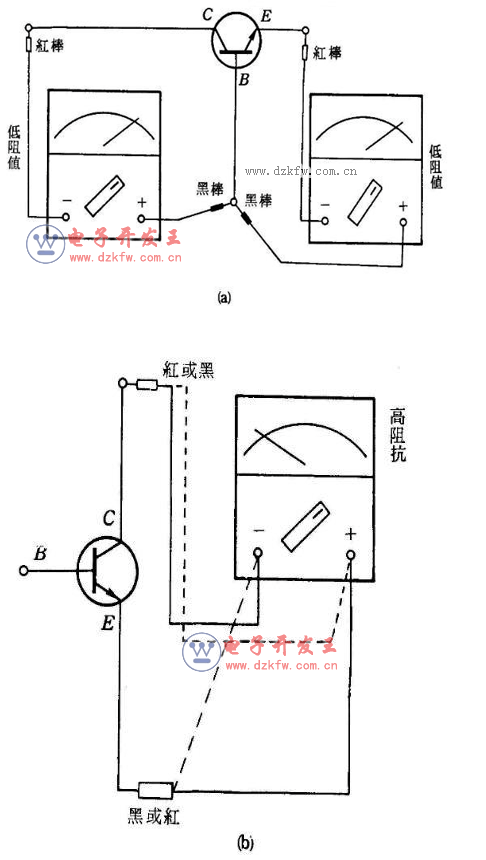

將萬用表的紅棒（－）和黑棒（＋）測三極管的任意兩支管腳（1K檔），若呈低阻值，則其中有一腳為基極（B）。之后，將紅棒（－）移至第三支腳，若仍呈低電阻，則未移動的黑棒所接的腳為基極，并得知此三極管為NPN型，如下圖(a)所示。 （此時萬用表表置于R x 1K檔）。剩下的二支腳（ E和C ）如何判別呢？詳見-怎么判斷三極管的發射極與集電極 。如何檢測好壞：1，判斷集電極-發射極之間漏電，您找到集電極和發射極后，您若直接用萬用表測這二支引腳，無論極性如何對換，均呈高阻值。如下圖(b)所示。
三極管類型的判別： 三極管只有兩種類型，即ＰＮＰ型和ＮＰＮ型。判別時只要知道基極是Ｐ型材料還Ｎ型材料即可。當用多用電表R×1k擋時，黑表筆代表電源正極，如果黑表筆接基極時導通，則說明三極管的基極為Ｐ型材料，三極管即為ＮＰＮ型。如果紅表筆接基極導通，則說明三極管基極為Ｎ型材料，三極管即為ＰＮＰ型。
硅管、鍺管的判別
硅管和鍺管在特性上有很大不同，使用時應加以區別。我們知道，硅管和鍺管的PN結正向電阻是不一樣的，即硅管的正向電阻大，鍺管的小。利用這一特性就可以用萬用表來判別一只晶體管是硅管還是鍺管。
判別方法如下：
將萬用表撥到R*100擋或R*1K擋。測量二極管時，萬用表的正端接二極管的負極，負端接二極管的正極；測量NPN型的三極管時，萬用表的負端接基極，正端接集電極或發射極；測量PNP型的三極管時，萬用表的正端接基極，負端接集電極或發射極。
按上述方法接好后，如果萬用表的表針指示在表盤的右端或靠近滿刻度的位置上（即阻值較小），那么所測的管子是鍺管；如果萬用表的表針在表盤的中間或偏右一點的位置上（即阻值較大），那么所測的管子是硅管。
